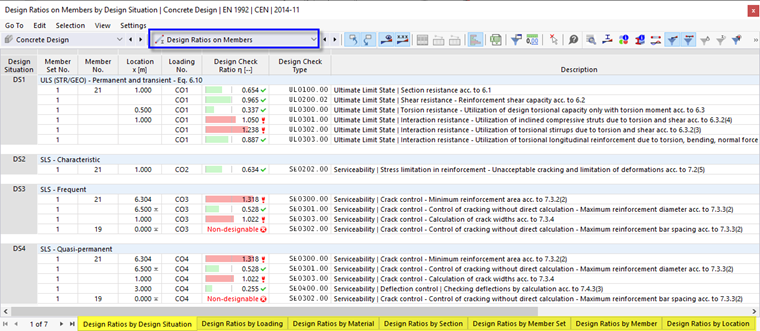

Les tableaux de résultats de la catégorie ratios de vérification sur les barres contiennent les données de résultats pour les vérifications effectuées avec les ratios de vérification respectifs.

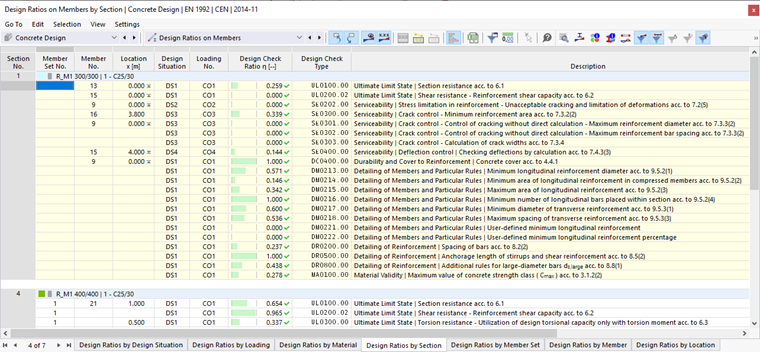

Les résultats de barre sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés de barre (matériaux, sections)
- Objets (ensembles de barres, barres, positions de barre x)
Ensemble de barres n° / barre n°
Pour chaque critère de calcul, le numéro de l'ensemble de barres (le cas échéant) et de la barre avec le plus grand ratio de vérification sont spécifiés.
Position x
Dans chaque cas, l'emplacement x pour lequel le ratio de vérification maximal a été déterminé dans la barre est spécifié. Les emplacements x suivants sont importants pour la sortie tabulaire :
- Nœuds de début et de fin
- Points intermédiaires des résultats de barre (si définis)
- Division de la barre selon les Paramètres de maillage pour les barres
- Valeurs extrêmes des efforts internes
Situation de projet
Cette colonne indique les numéros des situations de projet pour lesquelles les ratios individuels sont disponibles.
Chargement
Les numéros des combinaisons de charges ou de résultats déterminants pour les calculs respectifs sont indiqués.
Ratio de vérification
Cette colonne contient les conditions de vérification selon la Norme spécifiée. Le degré d'utilisation est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est identifiée par un identifiant numéroté. Par exemple, les vérification à l'état limite ultime ont l'identifiant « UL », les vérifications à l'état limite de service ont l'identifiant « SE » et les vérifications des règles de construction ont l'identifiant « DM ». Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire du tableau de résultats . Elle spécifie les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description faisant référence au chapitre dans la norme.
Astuce
Les « détails de vérification » pour un ratio de vérification donné peuvent être affichés en cliquant sur le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats par état limite
Selon le paramètre de filtre dans le Gestionnaire du tableau de résultats les résultats de tous les types de calcul ou seulement ceux sélectionnés seront affichés (par exemple, l'état limite ultime uniquement).
Vous pouvez également utiliser les boutons de la barre d'outils du tableau pour filtrer les résultats directement par état limite ultime, état limite de service et détails sur les armatures. Ils sont accessibles si des vérifications sont disponibles pour les états limites correspondants.
| Bouton | Fonction |
|---|---|
|
Affiche ou masque les résultats pour l'état limite ultime |
|
Affiche ou masque les résultats pour l'état limite de service |
|
Affiche ou masque les résultats pour les détails sur les armatures et règles particulières |
Filtrer les résultats par degré d'utilisation

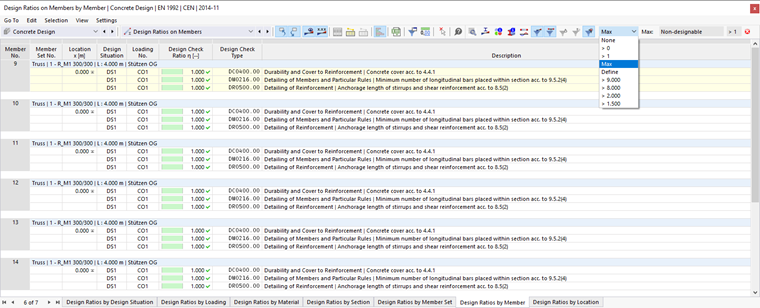

La liste située à droite dans la barre d'outils des tableaux permet de filtrer les tableaux selon leur degré d'utilisation. Avec l'option Max, seule la vérification déterminante est affichée pour chaque objet.
Vous pouvez également définir vos propres options de filtre au format > #.## dans cette liste. Cela signifie que seuls les ratios supérieurs à la valeur définie par l'utilisateur sont affichés dans le tableau.
