杆件集

钢筋混凝土构件可以设计为杆件或杆件集。 对于相邻的梁和柱，特别推荐使用杆件集。 这样，模型中就可以显示连续的配筋。 杆件内部节点的类型为 # extbookmark manual|图片 020916|在杆件编号上，允许在混凝土设计中使用这种类型的建模。

要为一组杆件定义设计参数，请选中'基部'选项卡中的设计属性复选框。

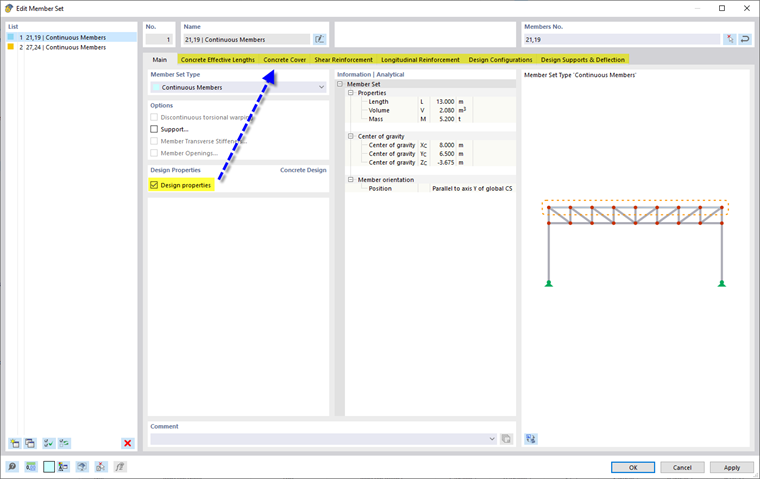

01 激活杆件集的设计属性

使用杆件集可以对组件进行横向杆件设计。 这意味着在设计中可以将多个杆件视为“一个构件”。 杆件集必须是杆件集，而不是由多个分支杆件组成的'杆件组'。 在 RSTAB 中，只能将直的、均匀的构件设计为杆件集。在 RFEM 中也可以使用曲线形状。

设计杆件或杆件集

作为杆件集一部分的杆件可以设计成杆件形式，也可以使用杆件集设计。 为避免输入和结果相互矛盾，在设计杆件集时会自动停用相关的杆件。 但是，如果您选择杆件集中的杆件进行设计，则更高级别的杆件集将被停用。 您可以在表格 待设计的对象 中看到这一点： 杆件或杆件集在'无效/停用'列中指定。

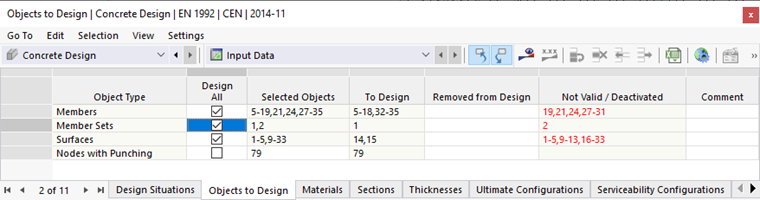

02 杆件集中的杆件自动停用

在结果表 无效/停用中，所有使用杆件集设计的杆件都带有相应的注释。 下表还列出了杆件设计。

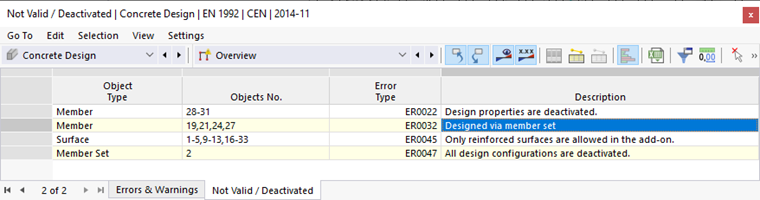

03 包含停用杆件和杆件集列表的结果表

确保杆件和杆件集的方向相同。 如果路线不同，则在分配设计属性时程序会显示错误消息。

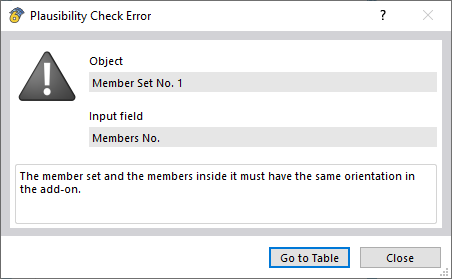

04 杆件和杆件集方向不一致时显示的消息

分配设计属性

您可以为混凝土设计 ]] 分配相同的 类型和为混凝土设计 分配相同的参数 [[ 000530 作为杆件。 由于不能同时设计杆件集及其包含的杆件，因此在激活'设计属性'时会显示一条消息，以避免定义准则相矛盾。 如果设计属性分配给一个杆件集，则其所有杆件都具有设计属性 '，由上级杆件集 ' 决定。

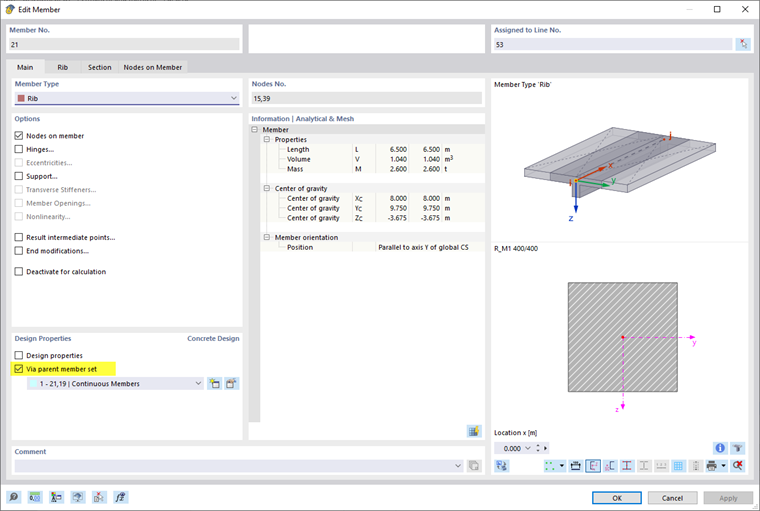

05 杆件“通过父杆件集”的设计属性

如果该杆件尚未分配给杆件集，则可以使用'设计属性'部分中的 按钮创建一个新的杆件集。 使用 按钮打开所选上级杆件集的编辑对话框。
