结果曲线在截面上

截面中的结果分布图反映了混凝土截面和钢筋中的应力条件。要调用该显示，请点击按钮 。该按钮位于'混凝土设计'类别中杆件对象的结果表中，但不适用于面。

表格工具栏中的“剖面结果图”按钮

将显示'截面中的结果分布'窗口。

包含混凝土和钢筋应力的截面结果图

图形显示的是当前表格行结果对应的混凝土和钢筋的应力条件。

您可以像往常一样使用鼠标控制图形。此外，还可以使用工具栏中的按钮调整结果显示。这些按钮具有以下功能：

按钮	功能
	显示所有压力点和钢筋中的数值
	仅显示正应力和负应力的极值
	允许通过[%]中的因子缩放应力分布
	显示截面轮廓
	显示尺寸标注
	显示轴系统
	显示剪力中心
	显示箍筋
	以透视投影显示图形
	打开'截面信息'窗口
	允许打印当前显示
	显示截面中结果分布的总览

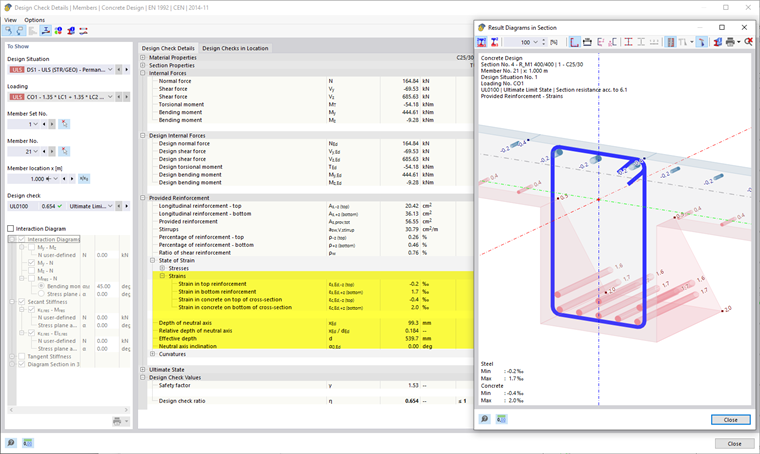

如果要显示截面和钢筋的应变，请另外打开同一表格行的验算细节对话框（不要关闭结果分布）。在其中'实配钢筋'类别→'应变条件'中选择一行应变值。

显示截面的应变

剪力设计的截面属性

通过工具栏中的'’’有效截面设计属性’’'按钮，您可以在图形中显示其他数值。这些数值用于剪力设计，并与剪力 V_Ed 的方向相关。

截面内的结果曲线 - 有效截面设计属性

• VEd方向的静力有效高度：显示作用剪力方向上的静力有效高度 d_VEd。它以尺寸标注的形式从受压边缘显示至受拉钢筋的重心。

• VEd方向的内力臂：显示作用剪力方向上的内力臂 z_VEd。它对应于合力拉力与合力压力之间的距离。

• 垂直于VEd的受拉和受压翼缘之间的最小宽度：显示垂直于剪力方向的最小截面宽度，分别针对受拉翼缘 (b_w,t,VEd) 和受压翼缘 (b_w,c,VEd)。

• 合力拉力：显示截面中合力拉力 F_t,Ed 的位置和大小。

• 合力压力：显示截面中合力压力 F_c,Ed 的位置和大小。

图形输出

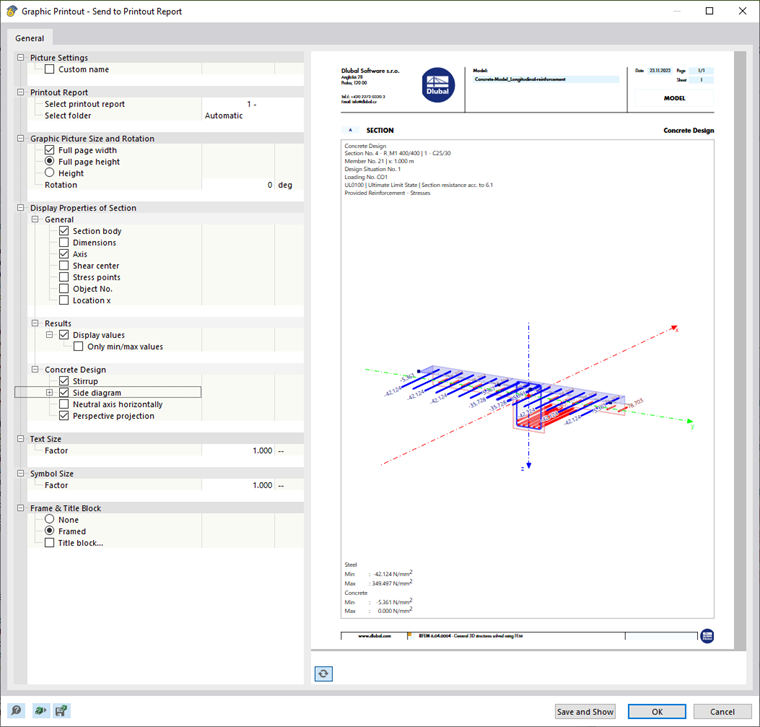

通过列表按钮 ，您可以直接打印当前图形、将其保存为PDF或传递到计算书中。在打印预览中也可以设置要显示的细节。

将结果图打印到打印报告中

1. banner.text@如果将图形打印到计算书中，当输入数据发生变化时，它不会自动更新。
