杆件配筋

在钢筋上的钢筋类别 的结果表中列出了所需的钢筋截面，这些截面是根据承载力设计情况下的内力计算得出的。 如果纵向钢筋已自动增加以满足正常使用极限状态设计（见章节 基本设置 ) 时，钢筋截面也会被考虑在内。 如果激活了规范中规定的最小纵向配筋功能，那么按照设计规范计算的配筋强度（见章节 杆件 )。 每种配筋的极值在行中用彩色圆点标出。

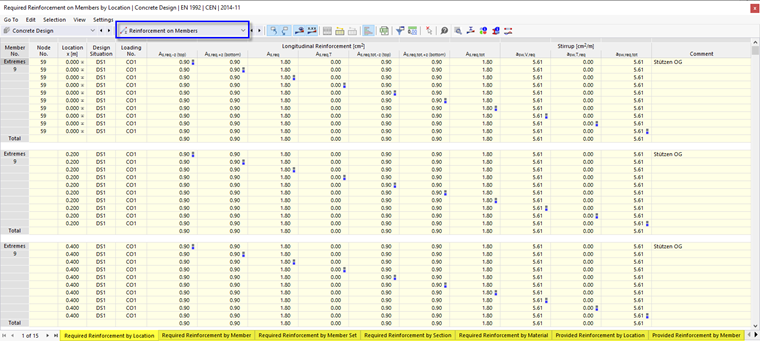

用于混凝土设计的“钢筋上的配筋”结果表

可用的钢筋截面以及裸露的钢筋在其他表格中详细说明。

实际配筋（按截面）

选项卡中的杆件结果按照以下标准进行排序：

• 对象（杆件位置 x、杆件、杆件集）
• 杆件属性（截面、材料）

杆件编号/杆件集编号

对于配筋的每个极值，都指定了主导杆件或杆件集（如果设计）的数量。

节点编号

结果显示在所设计杆件的每个始端和末端节点上。

x 位置

指定杆件中的 x 位置，为其确定最大配筋。 以下位置 x 与表格输出相关：

• 始端节点和末端节点
• 杆件结果中间点（如果定义）
• 根据
• 内力极值

设计状况(荷载组合类型)

该列列出了设计工况的编号，在这些工况下有钢筋可用。

荷载工况/结果组合

给出了对相应钢筋起决定作用的荷载或结果组合的编号。

纵向钢筋

对于纵向钢筋，输出以下结果：

箍筋

对于箍筋配筋，输出以下结果：

您可以使用 结果表管理器 确定每个表中应显示哪些列。

在结果表管理器中定义钢筋的输出
