截面的离散化

杆件

在内部，截面会在非线性计算方法中进行网格划分，将不同的材料分配给各个元素（如钢筋和混凝土）。在计算过程中，个别混凝土元素会呈现不同的刚度（混凝土开裂）。

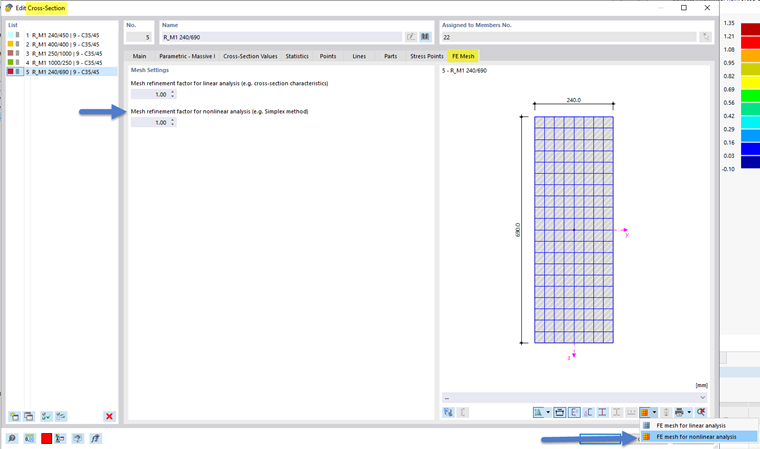

用于非线性分析的有限元网格可以在截面对话框中查看，并可以控制其网格的细致程度。下图显示了相应的输入对话框。

截面对话框中“有限元网格精细控制”

面

在内部，有限元元素会在非线性计算方法中分层表示，各层被分配不同的材料（如钢筋和混凝土）。在计算过程中，个别混凝土层可以呈现不同的刚度（混凝土开裂）。

RF-CONCRETE NL 附加模块中创建分层模型

积分方法

RFEM中面的标准积分方法是使用九个积分点的高斯-洛巴托积分。这一默认设置对于大多数情况都足够。 为了更准确地描述特别是非线性的应力-应变曲线，增加积分点的数量可能是明智的。因此，在使用非线性材料时，可以自定义每层积分点的数量，范围在三至99个点之间。 但是请注意，更多的积分点会带来更长的计算时间。

可以选择以下三种不同的积分方法：

• 高斯-洛巴托积分
• 辛普森法则
• 梯形法则

关于积分方法的进一步说明，请参阅后面链接章节中的多层面手册 理论： 积分方法。

积分方法可以在面的厚度中定义。下图显示了相应的输入对话框。

定义面厚度的积分方法

通过案例介绍这些方法的概述，可以参照专业文章 不同积分方法对钢纤维混凝土板计算的影响 。
