面的配筋

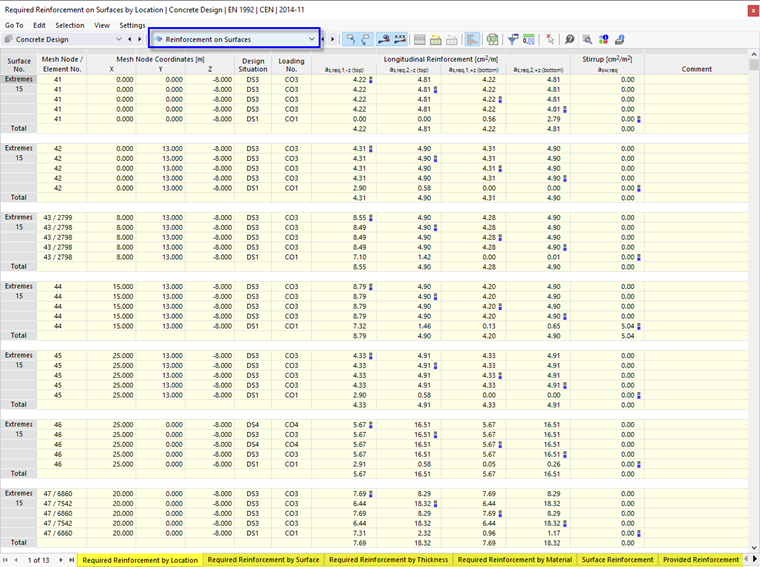

面的钢筋类别 的结果表中列出了所需的钢筋截面,这些截面是根据承载力设计情况的内力得出的。 如果纵向钢筋满足正常使用极限状态设计(见章节 基本设置 ) 或避免受剪钢筋 (见章节 在自动增加面积 ) 时,也会将这些钢筋截面考虑在内。 如果激活了相应的选项(见章节 【面】 )。 每种配筋的极值在行中用彩色圆点标出。

可用的钢筋截面以及裸露的钢筋在其他表格中详细说明。

选项卡中的面积结果按照以下标准进行排序:

  • 对象(有限元网格点、面)
  • 面属性(厚度、材料)

面编号

对于配筋的每个极值,都给出了主导面的编号。

网络节点/单元编号

有限元网格节点的编号是指定的,最大配筋是根据该节点确定的。

信息

如果您已经输入了 全局设置 已经在栅格点'中设置了'计算结果选项,栅格点的数量在该列中指定。 然后将结果关联到 #gridTab 区域栅格

网格节点坐标

有限元网络节点的全局坐标 X、Y 和 Z 显示在三列中。

设计状况(荷载组合类型)

该列列出了设计工况的编号,在这些工况下有钢筋可用。

荷载工况/结果组合

给出了对相应钢筋起决定作用的荷载或结果组合的编号。

纵向钢筋

对于纵向钢筋,输出以下结果:

钢筋 描述
as,1,-z (顶) 上部纵向钢筋截面(计算钢筋方向 1 上的膜力和弯矩)
as,2,-z (顶) 上部纵向钢筋截面(计算钢筋方向 2 上的膜力和弯矩)
as, 1, -z(下) 下部纵向钢筋截面(计算膜的力和沿钢筋方向 1 的弯矩)
as, 2, -z(下) 下部纵向钢筋截面(计算钢筋方向 2 上的膜力和弯矩)

顶部和底部配筋按照。 您在混凝土设计属性 ]] 中为面分配了 钢筋方向

信息

是向下,上部配筋位于表面侧 z 轴负方向 (-z),下部配筋相应位于 z 轴正方向 (+ z)。 如果局部 z 轴向上,则与此相反。

箍筋

对于箍筋配筋,只输出一种结果类型:

钢筋 描述
asw 受剪钢筋的截面(基于 1 m 的剪力)
提示

您可以使用 结果表管理器 确定每个表中应显示哪些列。
