混凝土设计图形

设计结果的评估和记录通常以图形方式完成。 要在模型上显示不同类型的结果，请在设计的 #resultnavigator - 结果 中添加- 已打开。 混凝土结果在导航器列表中的结果类型混凝土设计下管理。

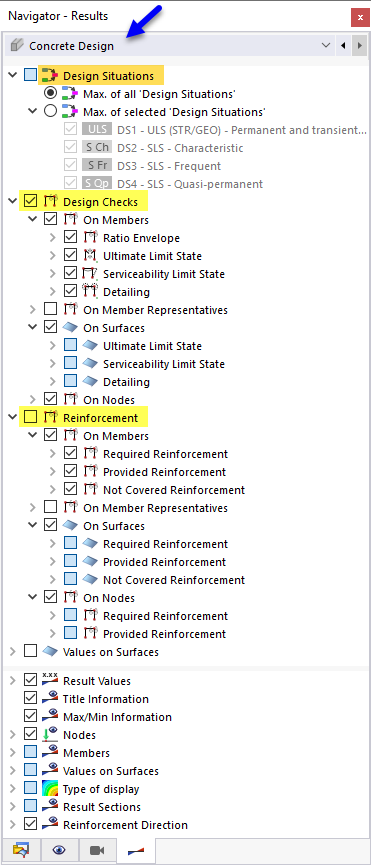

01 Navigator - 混凝土设计的结果

在工作窗口中您可以选择和评估与静力分析相同的选项，例如 以显示结果部分 与配筋。

控制面板

控制面板 也会根据混凝土设计结果进行调整。 您可以在其中调整比率和配筋的颜色。 如果同时显示几种结果类型，则可能需要这样做。

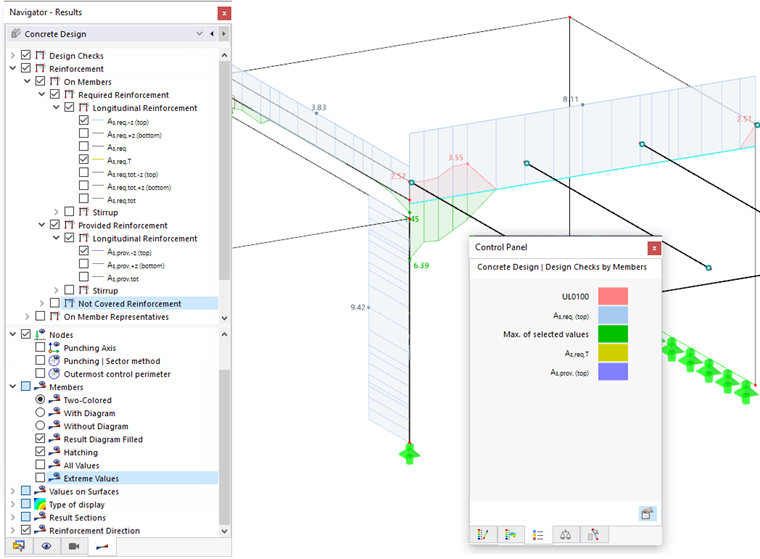

02 显示所需配筋和现有配筋的多种结果

此外，您还可以使用在静力分析中知道的控制面板 #resultFactorsTab 系数 缩放结果曲线或定义#resultsOnObjectsFilterTab objects 。

结果值筛选

在'结果'菜单中，使用结果值过滤功能（见图 调用对话框'结果值过滤器'中的结果值过滤器 )。 您可以在其中定义结果值的显示标准。

03 为面上的配筋值定义过滤条件

在'值'部分中，使用复选框来指定要定义其标准的结果类型。 如果您勾选复选框，则可以在'按条件显示'部分中为此类结果指定条件。 在第二列中，选择要应用的比较。 在第三列中输入相关值。

上图显示了所需下部配筋 a_{s, erf, 1}的条件。 在该规范中，只显示大于 3.00 cm²/m的配筋值。

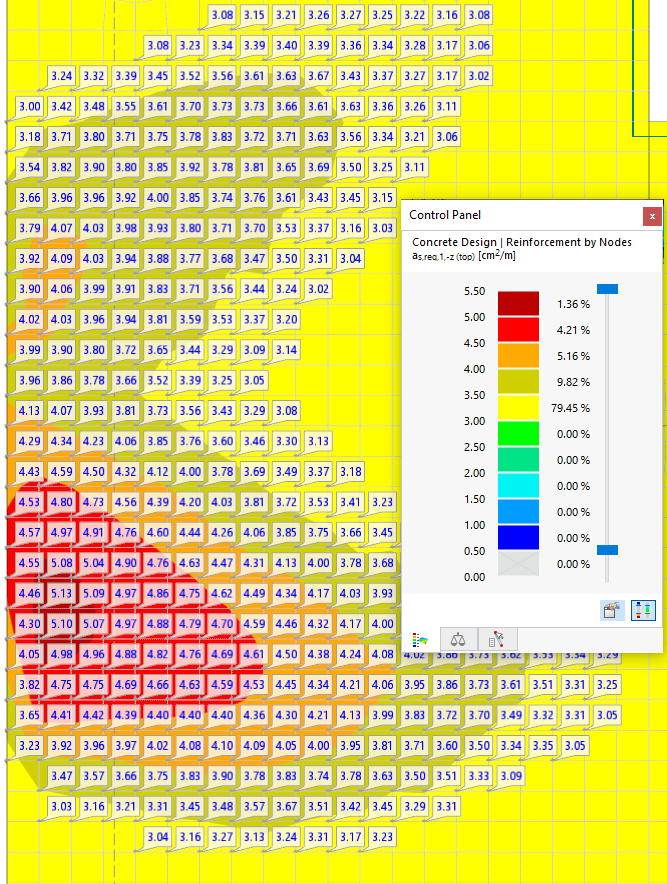

04 带有过滤准则的配筋值

关于'结果值过滤'对话框的更多说明请参见来自 RFEM 手册。

以下章节介绍了设计模块的结果类型。
