混凝土的时变属性

在本章中，您将找到有关“混凝土”和“钢筋混凝土”这两大混凝土设计重要材料类别的提示。

混凝土

启用混凝土设计后，在“编辑材料”对话框的混凝土材料中将提供更多选项卡，您可以在其中进行与混凝土设计相关的重要设置。有关这个对话框的一般说明，请参阅RFEM手册的章节Materialien。

混凝土的时间依赖性特性

混凝土的时变特性

设置

如果您想在设计中考虑“蠕变”和“收缩”，请在本节中勾选相应的复选框。系统将为分配有该材料的所有构件考虑这些参数。如果禁用蠕变和收缩，则无法在选项卡中进行其他输入。

请指定“环境相对湿度”、“养护结束时的混凝土龄期”以及“加载时的混凝土龄期”。程序根据这些信息计算蠕变系数φ和收缩应变ε。

使用时间依赖性特性

• 在混凝土设计中

在材料对话框中启用蠕变和/或收缩将使其在“混凝土设计”附加模块中应用于变形和稳定性计算。默认情况下，混凝土龄期为50年。

• 在静态分析中

此外，在材料中启用蠕变和/或收缩，并使用分析类型“静态分析 | 蠕变与收缩（线性）”时，可以早于静态分析中考虑启用的时间依赖效应。可以通过定义负载的开始和结束时间来控制负载持续时间。 须注意的是，此分析类型的内力不应在“混凝土设计”附加模块中再次施加时间依赖效应。

关于在混凝土设计中以及使用分析类型“静态分析 | 蠕变与收缩（线性）”时如何考虑蠕变和收缩的背景，详见章节Zeitabhängiges Verhalten。

• 在时间依赖性分析中

在混凝土或钢筋混凝土分析中考虑时间依赖效应的另一种方法是使用“时间依赖性分析”附加模块。需考虑的混凝土龄期可以在“荷载工况与组合”对话框中任意定义。有关更详细的信息，请参阅手册Zeitabhängige Analyse。

混凝土成熟度的修改

激活蠕变后，可以使用列表选项调整混凝土成熟度的进程（见图 Zeitabhängige Kennwerte des Betons）。这将影响蠕变系数φ的确定。

• 无： 不对蠕变系数φ进行调整。

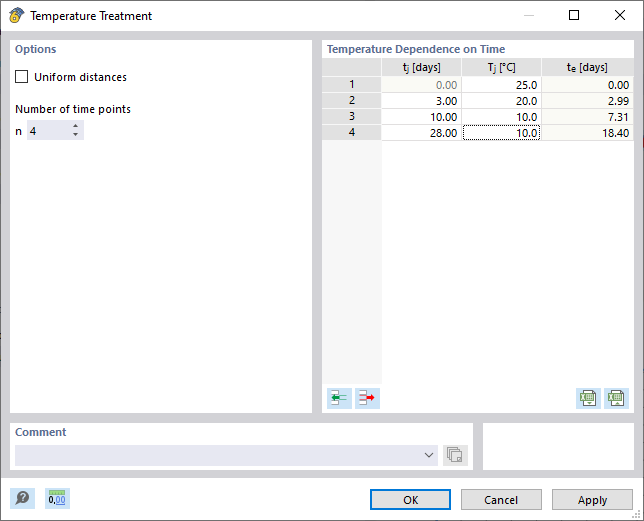

• 温度处理： 使用按钮 调出新对话框。在这里，您可以根据时间定义混凝土温度。这些参数影响等效混凝土龄期t_0,e。一旦温度处理被激活，Funktionsdaten部分将显示“等效时间的蠕变系数φ_e”。

定义温度随时间的变化

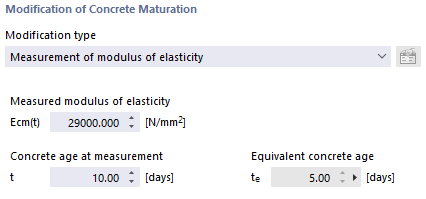

• 弹性模量测量： 如果混凝土的E模量通过试样测得，可以用此选项替代计算的蠕变系数φ值。输入“试样测得的弹性模量”和“测量时的混凝土龄期”。程序根据这些信息计算等效混凝土龄期t_0,e，再用其修改到φ_e的蠕变系数。

修改类型“杨氏模量测量”

• 混凝土强度测量： 此修改选项类似于上面描述的选项。不是输入测得的E模量，而是输入在某个时间t测得的混凝土抗压强度f_cm(t)。

功能数据（仅用于可视化）

在此部分，您可以定义模型的截面或厚度，并选择一个将在右侧表格中以及下方Diagramm中显示的“功能类型”。这仅用于在值表和图形中可视化蠕变和收缩功能。

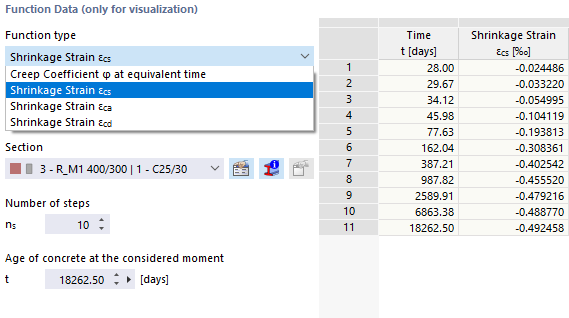

选择功能类型： 徐变系数或收缩应变

这样，您可以控制显示蠕变系数φ或者收缩应变类型（总收缩应变ε_cs或其成分干燥收缩ε_cd和自养收缩ε_ca）作为纵坐标。您将获得长期效应发展的信息以及与不同设置（例如混凝土成熟度）之间的关系。

显示的结果取决于特定的'厚度'或'截面'。

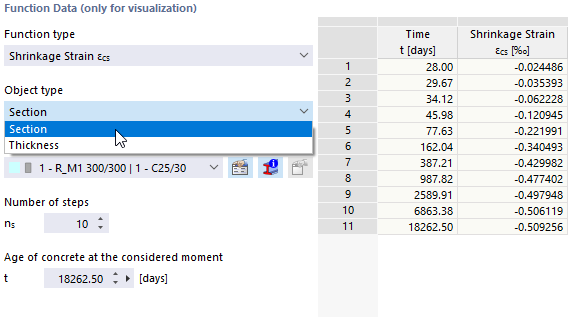

选择对象类型： 厚度或截面

在字段"步骤数量" n_s中，您可以调整表格和图表的分段。默认情况下为十个分段点，因此表格有十一行结果。

默认情况下，“考虑时的混凝土龄期” t 为 50 年；这个值以天计给出。如果需要，也可以进行调整。

标题中的“仅用于可视化”提示意味着这些值仅为选定截面或厚度提供和显示输入参数。这样您可以检查各个参数的影响。然而，对于计算，蠕变系数和收缩应变会在实际设计时间点上分别计算。这在Zeitabhängige Analyse (TDA)（仍在开发中）附加模块中特别重要。

图表

在此部分，功能数据以图表形式表示。

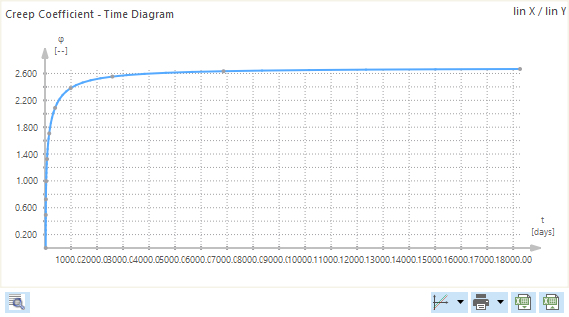

蠕变系数 - 时间 - 图

当您将鼠标移动到图形上时，会出现各自的横坐标和纵坐标。您可以用鼠标滚轮放大缩小，用左键拖动图表，并用滚轮双击恢复图表的全景视图。

图表下方有多个按钮。用按钮 可在对话框中显示计算所得的蠕变和收缩参数。

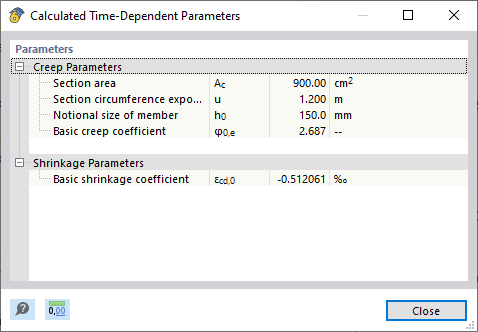

计算的时变参数

使用列表按钮 的选项，可以以线性或对数刻度显示纵坐标和横坐标。

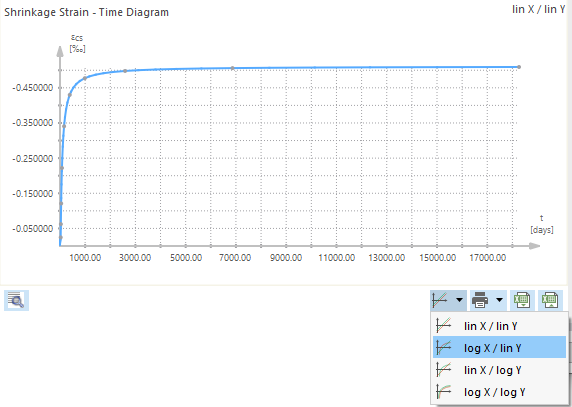

以对数显示收缩应变-时间图

图表也可以打印。通过列表按钮 您可以：

• 立即打印
• 打印到报告
• 打印为PDF
• 复制到剪贴板
• 打印为文件

有关不同功能的描述，请参见RFEM手册的章节Grafiken。

使用按钮 可以将图表的表格值导出到Excel。
