配筋方向

对于面的钢筋混凝土设计，程序需要如何定义每个面的配筋方向 φ₁ （“主钢筋”）和 φ₂ （“横向钢筋”）。 这两个方向通常与面的 x 和 y 轴正交并平行。 通过类型'配筋方向'可以根据面的不同布置配筋方向。

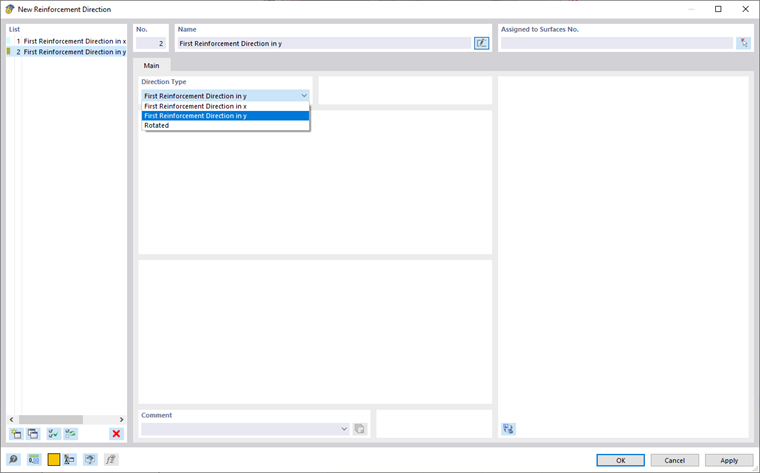

01 “新建配筋方向”对话框

方向类型

第一个配筋方向 x/y

预设方向类型为，第一配筋方向(φ₁ )平行于每个面的x方向。 对于曲面，有限面单元的 x 轴作为参考。

如果要布置“主钢筋”的方向 φ₁平行于面的局部 y 轴，可以通过列表更改方向类型，或者使用相应的规范定义新的方向类型。

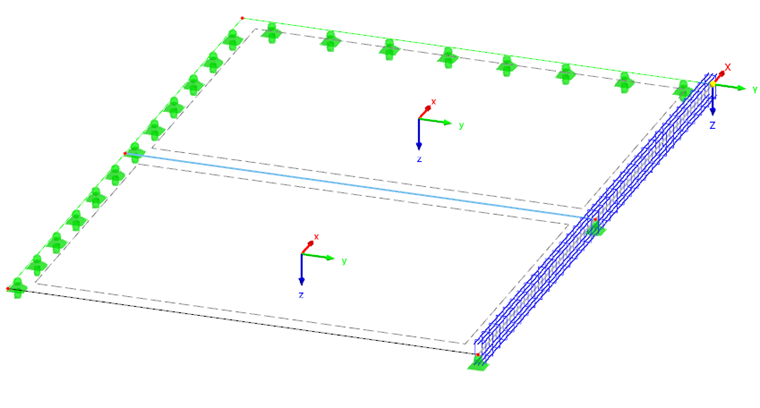

02 具有局部坐标系的面

用户自定义

如果配筋不平行于面的轴线，或者方向 φ₁和 φ₂不正交，请使用选项 ' 旋转 ' 定义配筋方向。

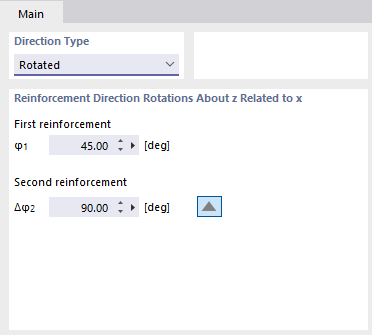

03 定义钢筋方向“旋转”

为第一根钢筋 ' 指定方向的夹角 φ₁ 。 它描述了钢筋方向 1（“主钢筋”）与面的局部 x 轴之间的夹角。 只允许正值。 这将绕正局部 z 轴顺时针旋转配筋方向。

同理，定义第二根钢筋 ' 的夹角 φ₂ 。 该角度描述了钢筋方向 2（“横向钢筋”）相对于面的 x 轴的旋转。 使用按钮 在输入角度 φ₂和相对于方向 1 的差 Δφ₂之间切换。

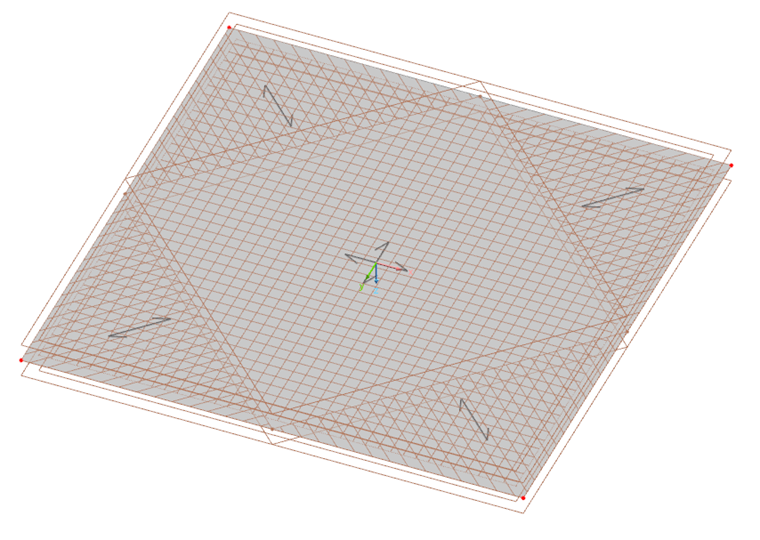

05 三层配筋面
