用户可以将已经设置好的杆件、杆件集和代表配筋显示为配筋说明。 为此请切换到'导航器 - 显示'。 在'模型'类别中,激活混凝土设计的类型,以显示模型中的钢筋。
01

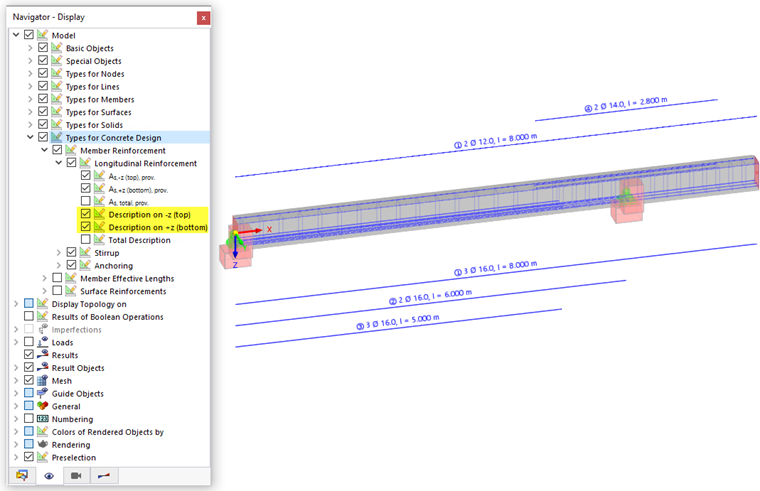

显示杆件配筋作为配筋提取
对于杆件配筋,用户可以选择显示哪些类型的纵向钢筋。 如果勾选-z (上)方向的描述和 +z (下)方向的描述选项,那么各个位置将作为配筋应用于模型。 这些项目的编号是连续的。 在杆件上,您可以看到相似钢筋的编号和直径。

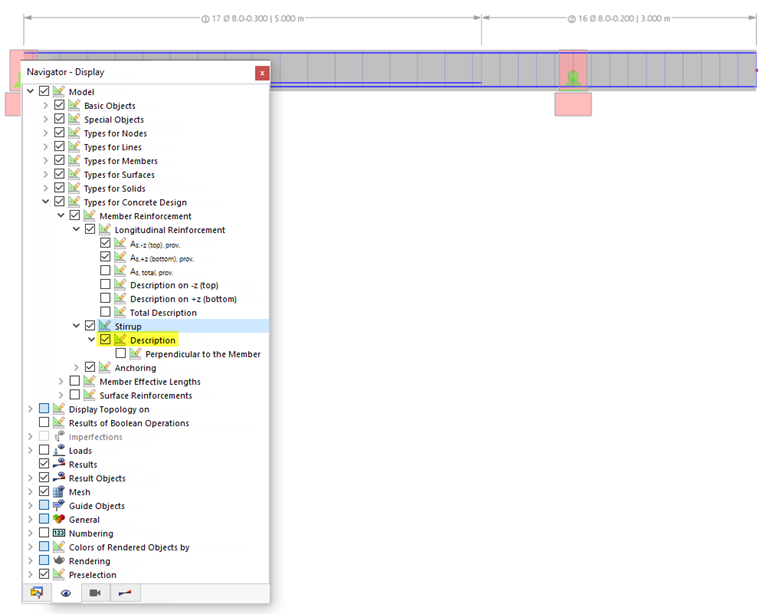

要显示箍筋的配筋,请为该子类别勾选说明复选框。
02
显示箍筋配筋作为配筋提取
