抗火承载力配置

抗火承载力配置使用该对象进行抗火验算的详细设置。

目前按照规范 DIN EN 1992‑1‑2 中有以下简化的设计方法：

• 按照章节 5.3.2，柱： 方法 A 用按照表 5.2a 中的表格法，以及防火设计公式 5.7
• 梁可以按照章节 5.6： 按照表 5.5 和 5.6 表格法用于静力计算和不定梁
• 墙体按照章节 5.4： 按照表 5.4 用于混凝土结构墙的表格方法
• 钢板按照章节 5.7： 表格分析法按照表 5.8 和表 5.9

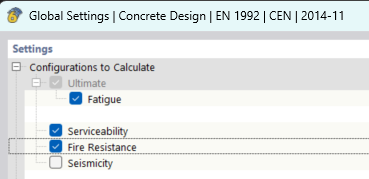

要激活抗火承载力配置，以及抗火设计，需要在 全局设置 of 混凝土设计

受火面和燃烧方向

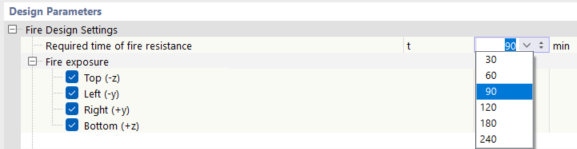

用户可以在此处定义要设计的受火区域。 时间R30到R240为默认值，用户可以在下拉菜单中选择，也可以手动输入。

设计的燃烧方向参照截面的局部坐标轴。

设计状况类型

有两种方法可以选择抗火验算的荷载。

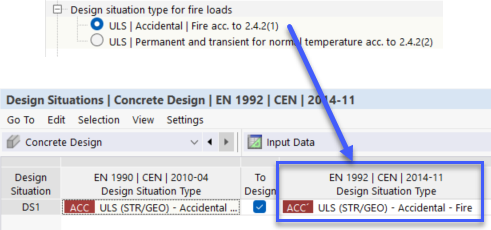

对于 "ULS | 偶然 | 防火设计转到 2.4.2(1) 选项，荷载直接从荷载侧的设计状况类型中选择。 对于设计侧的设计状况类型，必须选择“ULS (STR/GEO) – 偶然 – 火灾”，否则不进行计算。 我们推荐在火灾时考虑偶然荷载组合的荷载侧设计状况类型。

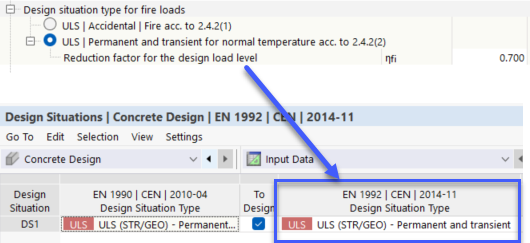

对于 "ULS | 常温时的永久和瞬时荷载按照 2.4.2(2)"，将荷载侧设计状况类型的荷载按系数 η_fi进行折减。 对于设计方面的设计状况类型，必须选择“ULS (STR/GEO) – 永久和短暂”，否则将不进行任何计算。 这里推荐使用荷载侧冷态设计的设计状况类型。

柱子设计

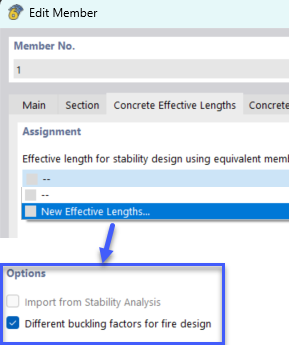

在编辑杆件时需要定义一个有效长度，以便于识别柱子。 在这里您可以区分常温下有效设计长度和单独的抗火验算有效长度。 从火灾持续时间大于或等于 30 分钟起，根据章节 5.3.2(2) 可以假设防火屈曲长度在 0.5 * l 和 0.7 * l 之间。

按照表5.2a进行设计

只有满足以下边界条件，才可采用表 5.2a 中的简化表格：

• 抗火设计的屈曲长度必须小于或等于3m。
• 一阶分析的荷载偏心必须考虑： e = M_0Ed,fi/N_Ed,fi ≤ e_max
• 截面柱子的纵向钢筋必须小于混凝土截面面积的 4%。

根据防火时程公式 5.7 进行设计

只有当满足以下边界条件时，才可以使用火灾暴露公式：

• 柱子中必须至少放置四根钢筋（角钢筋）。
• 纵向钢筋中心间距必须至少为 25 mm。
• 防火屈曲长度不得超过 6.0 m。
• 只有矩形截面的 b' ≥ 20 cm 才有效，其中 b' = 2 * A_c/(b + h) 计算时限值 h = 1,5 * b;截面直径至少为 20 cm 的圆形截面也是可以的。

按照表5.5和5.6的梁设计

目前图 5.4中下列梁的截面可用于计算：

• a) 等宽度 = 矩形截面厚壁(R_M1)和方形截面厚壁(SQ_M1)
• c）工字形截面= T形厚壁（T_M1）和双对称工字形截面（ID_M1）

所有杆件都将根据表 5.5 梁在静力设计中自动确定，无需进一步设置。

如果要由程序识别连续梁并根据表 5.6 进行设计，请注意以下几点：

• 为了确保连续梁能够被视为梁，必须在“设计支座和挠度”设计属性中定义中间支座。
• 在“设计支座和挠度”选项中，可以为内部支座定义弯矩重分布。 最小值不能超过 15%，否则梁按静力设计。
• 受火截面从 R90 到 R240 需要增加配筋 或者按照公式 5.11 进行验算。 如果未设置公式中规定的钢筋，则构件将按静力设计

根据公式 (5.5) 平均轴距

如果未激活该选项，则中心距为截面边缘到最近的纵向钢筋中心的距离。 这是单层钢筋的默认设置。

如果为多层配筋激活此选项，则计算平均中心距离。 因此，适用的轴线距离会增加，对表格中的截面要求也会有影响。
