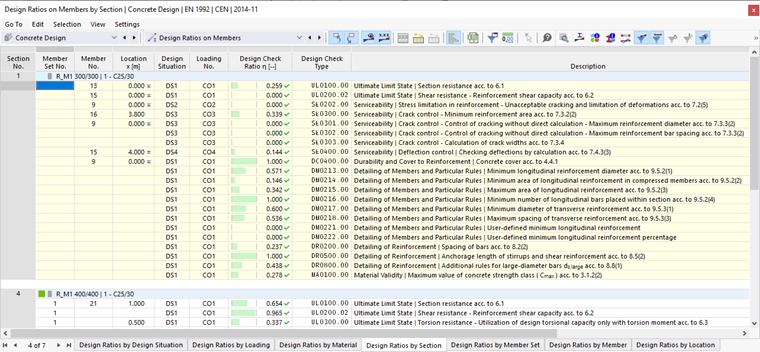

As tabelas de resultados das relações de dimensionamento de categoria nas barras contêm os dados de resultados para os dimensionamentos realizados com as respetivas relações de dimensionamento.
Os resultados da barra são ordenados nos separadores de acordo com o seguinte critério:
- Cargas (situações de dimensionamento, combinações de cargas)
- Propriedades da barra (materiais, secções)
- Objetos (conjuntos de barras, barras, posições de barra x)
Conjunto de barras nº/barra nº
Para cada critério de dimensionamento, é especificado o número do conjunto de barras (caso dimensionado) e da barra com maior utilização.
Posição x
Em cada caso, é especificada a posição x na barra para a qual a utilização máxima foi determinada. Os seguintes locais x são relevantes para a saída tabular:
- Nó inicial e final
- Pontos intermédios do resultado da barra (caso definido)
- Divisão de pauta de acordo com Configuração da malha para barras nº * Valores limite das forças internas ==== Situação de dimensionamento ==== Esta coluna nomeia os números das [[ 000539 situações de dimensionamento ]] para as quais as relações individuais estão disponíveis. ==== Carga ==== Os números das combinações de cargas ou de resultados que são decisivas para as respetivas dimensionamentos são especificados. ==== critério de verificação ==== Esta coluna contém as condições de verificação de acordo com extbookmarkmanual|norma|Norma #especificada. O grau de utilização é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada prova é identificada por um identificador com um número. Por exemplo, as regras de dimensionamento têm o identificador 'UL ', os verificações do estado limite de utilização têm o identificador' SE 'e os verificações das regras de dimensionamento têm o identificador' DM '. O tipo de verificação é explicado na coluna Descrição .
Fórmula de verificação
Pode encontrar esta coluna no
Activar administrador de tabela de resultados nº. Especifica as equações da norma segundo as quais os dimensionamentos são realizados.
banner
ou clicando duas vezes na linha.
#/banner#
Filtrar resultados por estado limite
Dependendo da configuração do filtro no Administrador de tabela de resultados serão exibidos os resultados de todos os tipos de dimensionamento ou apenas selecionados (por exemplo, apenas estado limite último).
Também pode utilizar os botões na barra de ferramentas da tabela para filtrar diretamente os resultados por resistência, estado de utilização e regras de armadura. Estão acessíveis se estiverem disponíveis provas para os estados limites correspondentes.
| alinhar = esquerda@largura = 17% | alinhar = esquerda@largura = 83% |
| botão | Função |
|
Mostra ou oculta resultados para o estado limite último |
|
Mostra ou oculta resultados para o estado limite de utilização |
|
Mostra ou oculta resultados para as regras de armadura e detalhes estruturais |
Filtrar resultados por utilização
A lista à direita na barra de ferramentas da tabela permite filtrar as tabelas de acordo com o grau de utilização. Com a opção Máx ., apenas o dimensionamento oficial é enviado para cada objeto.
">image042146@
Também pode definir as suas próprias opções de filtro no formato > #. ## nesta lista. Isto significa que só são apresentadas relações de relação maiores do que o valor definido pelo utilizador.
