使用“冲切钢筋”定义在一个区域内如何进行防止冲切的钢筋布置。圆形截面的参数和翼缘钢筋类似，可以视为类型，随后您可将其分配给相应的节点。钢筋布置的选择与设计规范相匹配。
输入选项
在程序中，有多种方式可以输入冲切钢筋。

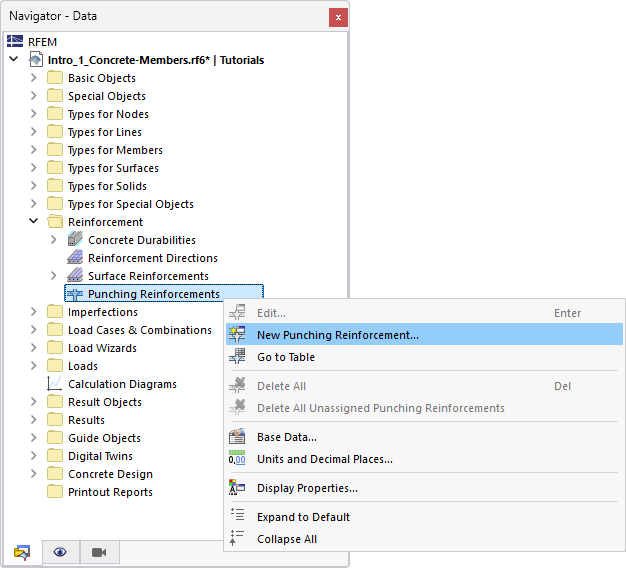

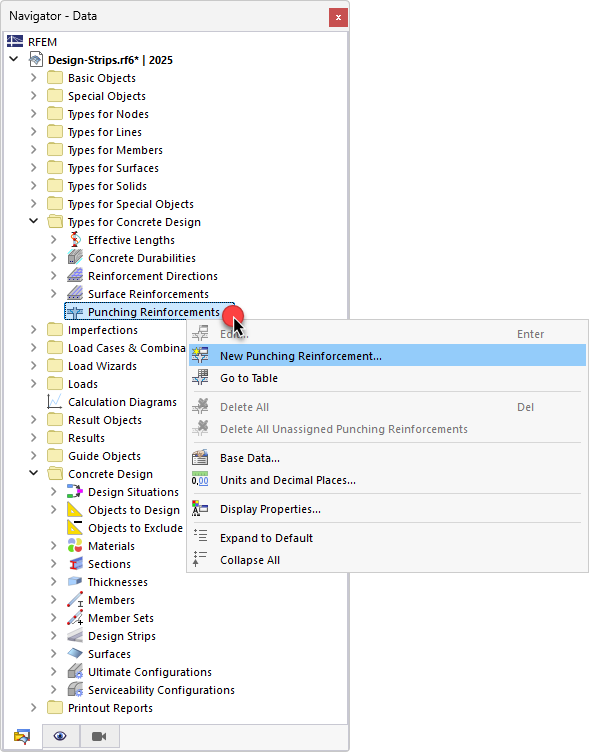

导航器-上下文菜单
在“导航器-数据”的“钢筋”类别中，右键单击“冲切钢筋”条目。在上下文菜单中选择“新建冲切钢筋”。

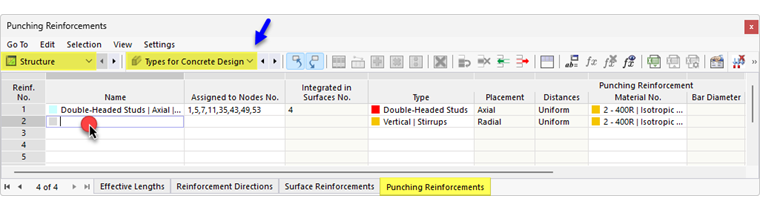

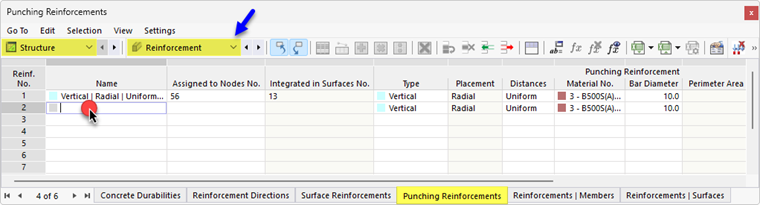

表格
在表格中选择主类别“结构”和子类别“钢筋”。在“冲切钢筋”表格页的空白行中双击。

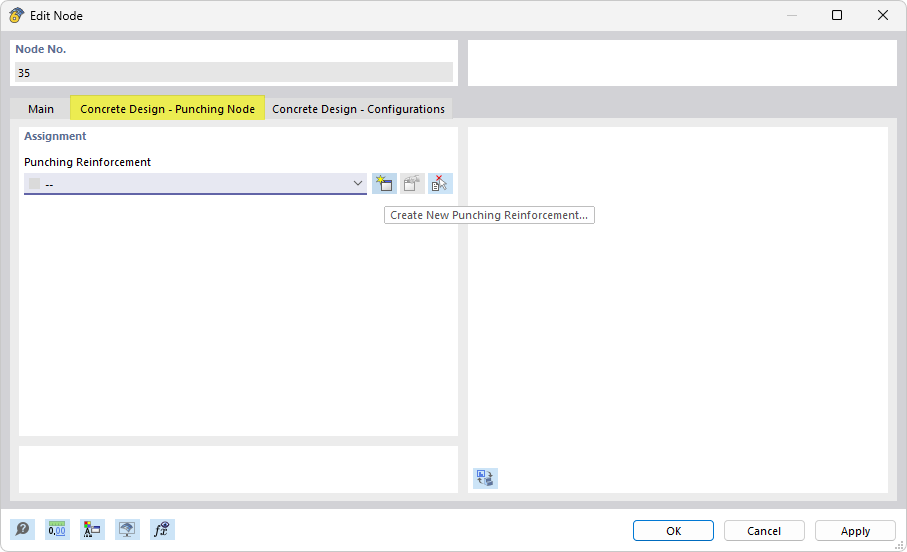

节点属性
您可以直接作为节点属性创建新的冲切钢筋。打开“编辑节点”对话框。在“设计属性”部分选中“冲切验算”复选框，然后切换到“混凝土设计-冲切节点”选项卡。

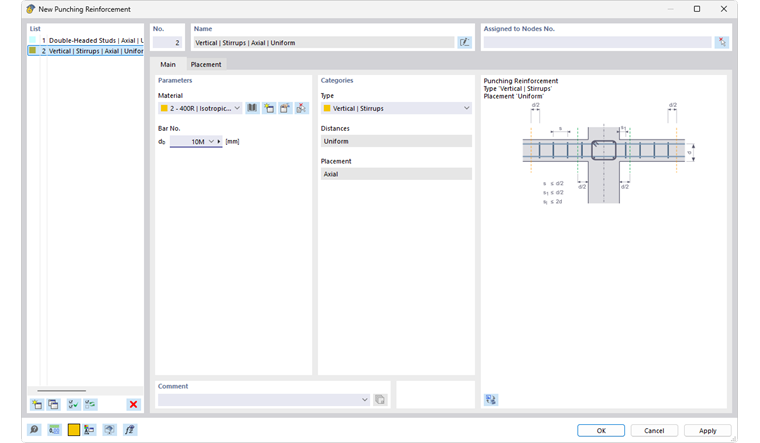

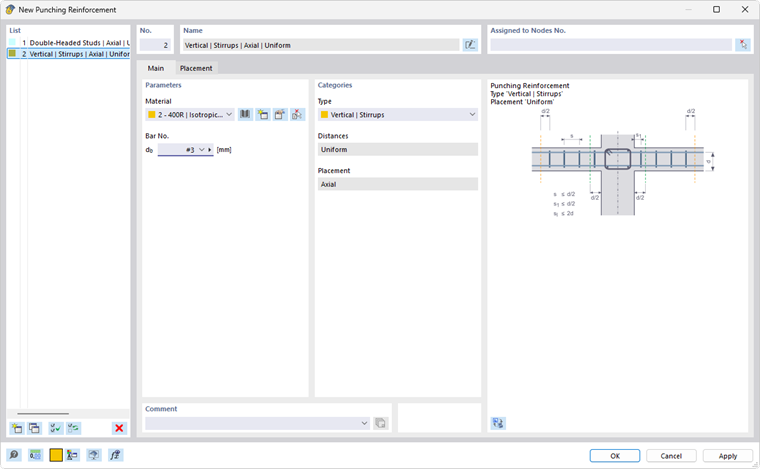

基础
在“基础”选项卡中，您可以为冲切钢筋设定基本参数。
参数
材料
为冲切钢筋分配材料。如果您已经在模型中定义了合适的钢筋材料，它将在列表中显示可供选择。否则，您可以通过按钮
创建新材料，通过对话框
新材料
访问材料库。通过按钮
直接访问此库。材料类型“混凝土钢筋”已默认设置。
通过按钮
可以更改已经分配的材料。使用按钮
可以从其他区域图形导入混凝土钢筋。
钢筋直径
设定钢筋箍筋或头螺钉的直径ds。列表中提供了若干选项，您也可以自定义直径。
类别
类型
类型描述了冲切钢筋的几何位置。对于根据EN 1992进行的设计，提供以下选项：
- 垂直（钢筋翼缘无倾斜）
- 双头螺钉 | 带肋轴（根据欧洲技术认证EOTA/ETA – 准备中)
- 双头螺钉 | 光滑轴（根据欧洲技术认证EOTA/ETA – 准备中)

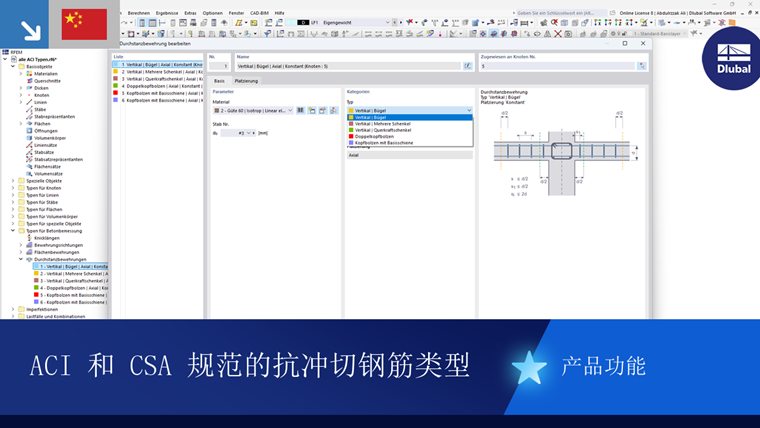

根据ACI 318和CSA A23.3进行设计时，列表中提供以下选项：
- 垂直 | 箍筋
- 垂直 | 多个翼缘
- 垂直 | 剪力翼缘
- 双头螺钉
- 带底轨的头螺钉
每种类型在对话框图例中都有示意。
间距
定义冲切钢筋的翼缘或头螺钉在圆形截面中的分布。根据EN 1992进行设计时，列表中提供以下选项：
- 垂直：
- 恒定
- 不同

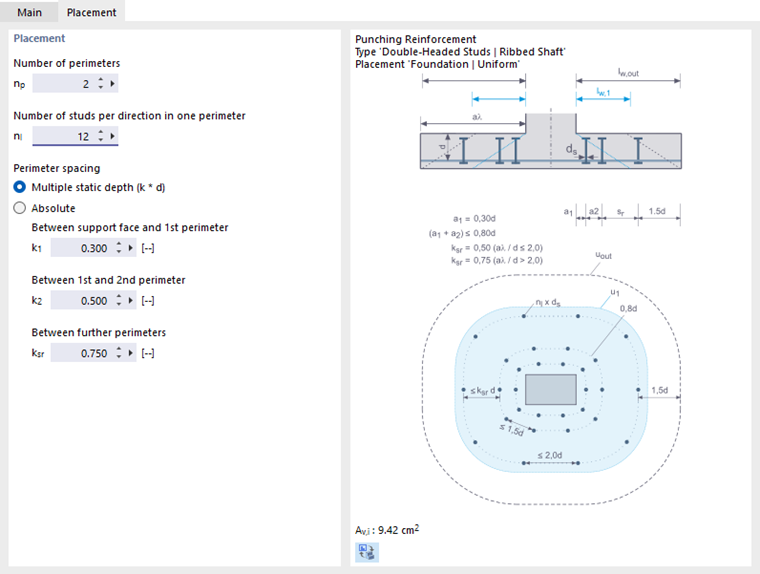

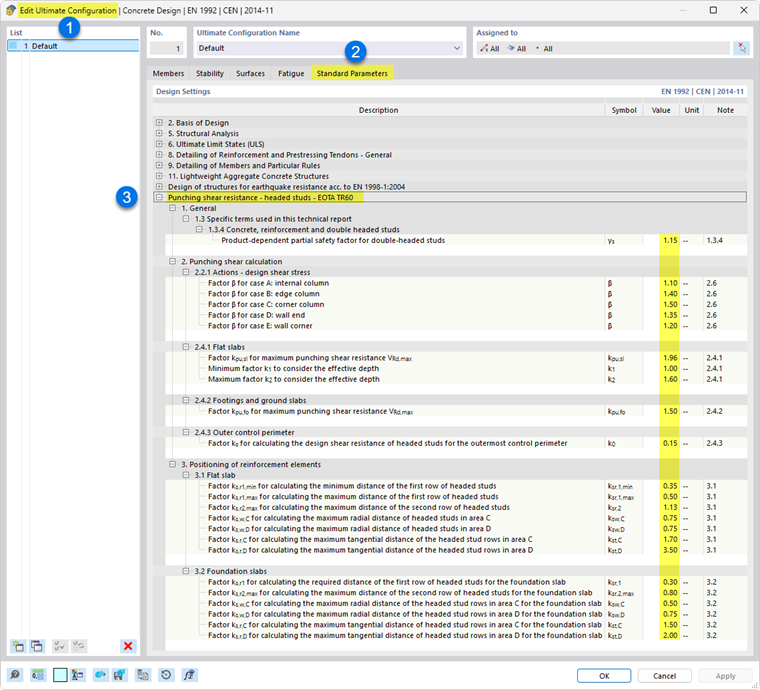

- 双头螺钉（准备中):
- 楼板 | 均匀
- 基础 | 均匀
- 通用
根据ACI 318或CSA A23.3进行设计时，仅可选择恒定分布。
在放置选项卡中可以详细定义钢筋的布置。
放置
类型描述了冲切钢筋的放置位置：根据EN 1992进行设计时，箍筋在圆形截面“径向”排列。依据ACI 318和CSA A23.3进行的冲切验算时，钢筋元件“轴向”放置。
放置
在“放置”选项卡中，定义冲切钢筋的布置方式。输入选项与“基础”选项卡的类别部分的设定相匹配。

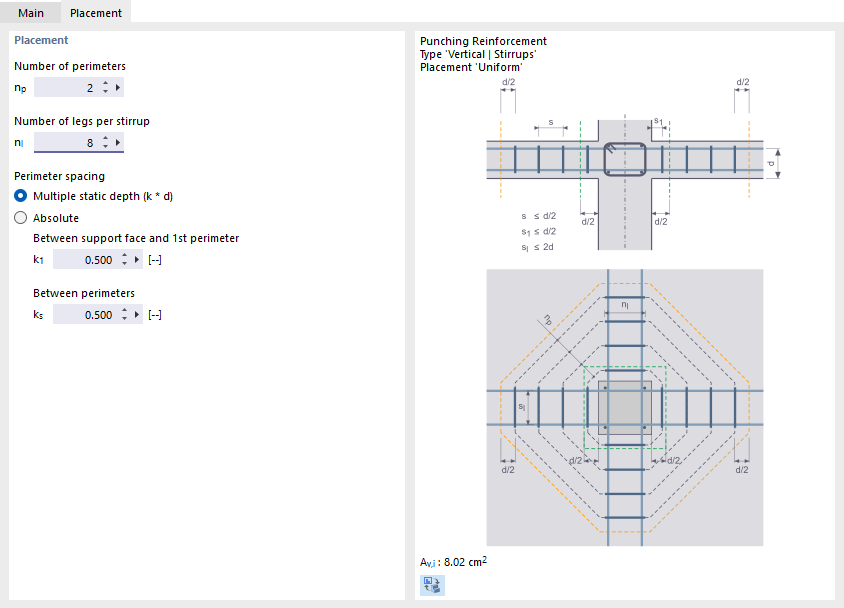

恒定
在恒定布置中，冲切钢筋均匀分配在各个圆形截面中。
设定“圆形截面数量”np和“每个圆形截面中的翼缘数量”nl。这样每个圆形截面中将布置相同数量的箍筋。
“圆形截面间距”可以通过'多倍静态高度(k * d)'自动确定，或通过自定义间距“绝对”设定。这些参数在对话框图例中展示。

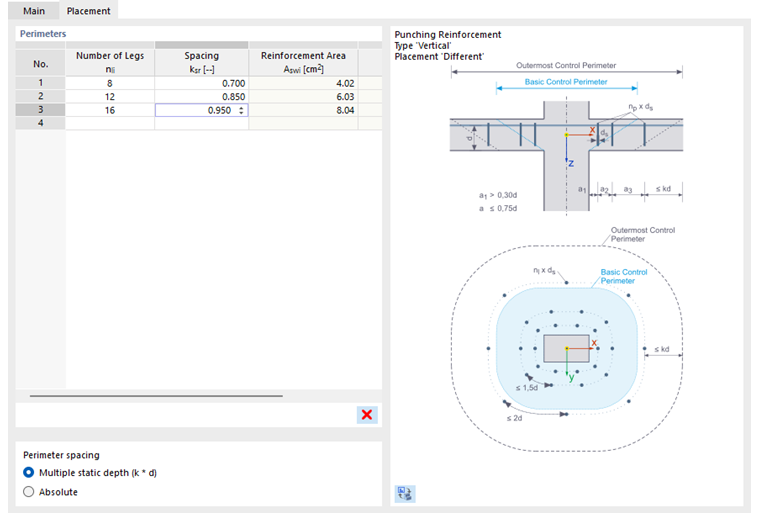

不同
根据EN 1992进行设计时，冲切钢筋也可以自定义布置。
在表格中设定“翼缘数量”nl和“圆形截面间距”ksr。每行描述一个圆形截面的参数。
如果在下方区域将“圆形截面间距”修改为“绝对”，则您可以通过长度参数描述圆形截面之间的间距sr。
