面

在'承载能力极限状态配置'对话框的面选项卡中，可以对面的承载能力极限状态设计验算进行基本设置。

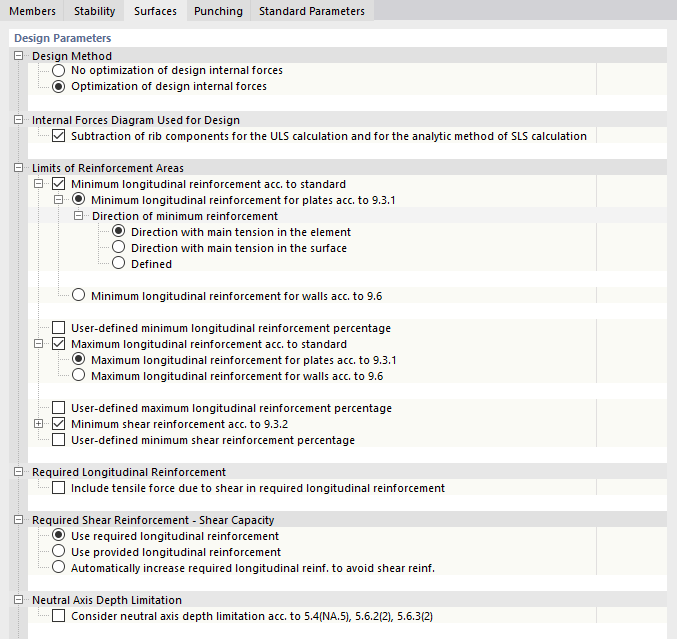

编辑极限配置 - 面

'设计参数'分为几个类别。

设计方法

在确定所需配筋时，主要内力将转换为设计力（在配筋方向）和产生的混凝土压杆承载力。 这些设计力取决于用于加固钢筋网的混凝土压杆的假设角度。

对于荷载工况“拉-拉”和“拉-压”（参见 2.19 https://www.dlubal.com/de/downloads-und-infos/dokumente/online-handbuecher/rf- beton -flaechen/02/03/04 RF-CONCRETE Surfaces (RF-CONCRETE Surfaces) 手册 )，在一定的斜压杆倾角下，一个钢筋方向的设计力可能为负 - 这将导致受拉钢筋受压。 通过优化设计内力，改变混凝土压杆的方向，直到负设计力为零。 需要检查的是，混凝土压杆的倾角可以得到最理想的设计结果。 设计弯矩是通过调整倾角迭代确定的，以便找到所需配筋最少的能量最小解决方案。 该优化过程在 RF- 手册 中有详细介绍。混凝土区域 中举例说明。

内力图用于计算

T 形梁可以通过一个面和一个偏心连接的杆件来建模，该偏心连接的杆件类型是' 肋 '。 T 型梁的面内力和杆件内力通过对面内力积分确定为肋内力。 使用'减去计算 ULS 的肋部分量'复选框，您可以控制在设计面时是否考虑分配给肋的面内力。 预置无肋部分设计；内力包含在杆件设计中。

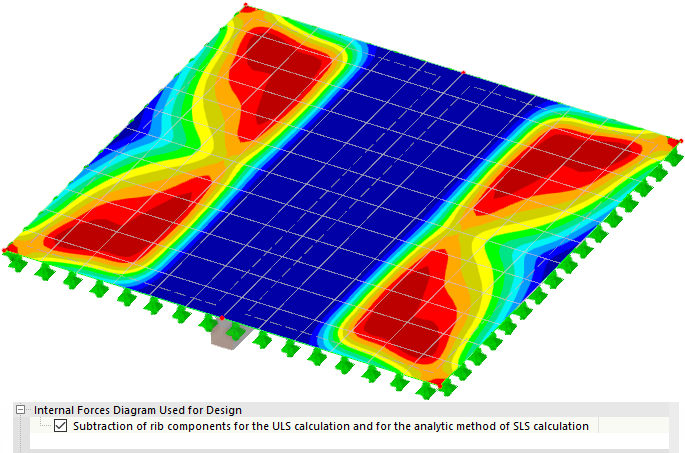

下图显示了减法如何影响肋杆件区域中所需的面积配筋。 在积分宽度范围内由杆件设计覆盖的内力在面计算中不考虑。

减去肋构件的面设计结果

配筋面积限制

在该类别中可以调整纵向和抗剪钢筋的配筋等级，从而影响所需配筋的计算。

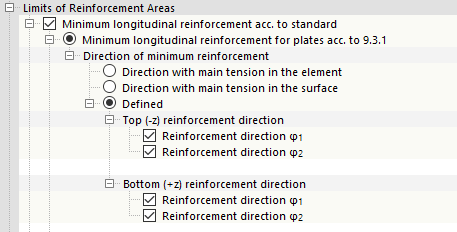

最小纵向配筋规范

指定配置是按照 9.3.1' 调整板的最小纵向配筋'还是按照 9.6 调整墙的 ' 最小纵向配筋'。 只有激活的默认设置 - 板或墙才会显示特定的子项。

楼板的最小纵向钢筋

对于板的最小配筋，有三种选项可供选择。

• ' 在单元 ' 中与主车的方向： 主拉力由每个单元在每个方向和每侧确定。 该方向和侧面的最小纵向配筋是考虑每个单元的主拉力。
• ' 在区域 ' 中与主要列车的方向： 计算整个区域的主拉力，并考虑最小配筋。
• ' 定义 '： 您可以直接指定最小纵向钢筋的施加方向和面的哪一侧。

墙的最小纵向配筋率

对于墙的最小配筋，您可以选择是在'主受压钢筋的配筋方向'或在一个方向'插入按照 9.6 的最小纵向钢筋。

墙体标准最小纵向配筋

与板的配筋不同，您只需指定方向。 由于在面的两侧都有相同的配筋，因此不必选择面。

用户自定义最小纵向配筋率

除了标准规范外，您还可以手动指定最小纵向配筋程度。 如果您勾选该复选框，则会出现附加行，您可以在其中定义最小纵向钢筋配筋百分比（百分比）。

用户自定义最小纵向配筋率

'从主钢筋方向'的最小横向钢筋' ρ_{min, sec}耦合到方向 1 上计算的纵向钢筋。 对于方向 2 的配筋，预设配筋度为 20%。

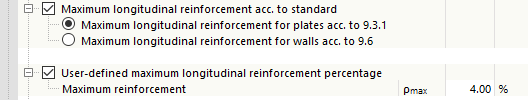

最大纵向钢筋按照标准/用户定义的最大纵向钢筋

在这些类别中，您可以像最小纵向钢筋一样根据板或墙的标准以及用户定义最大纵向钢筋。

最大纵向配筋（按照板或墙规范）和用户定义的配筋率

最小抗剪配筋

该复选框控制是否按照 9.3.2 布置最小抗剪配筋。 对于 DIN EN 1992-1-1，您可以指定与最小配筋率相关的'b/h 比'。

最小抗剪配筋按照 9.3.2 for DIN EN 1992-1-1

这种区别是基于以下考虑： 起初，并不清楚该面是面还是杆件形构件（在RFEM中，梁也可以建模为面构件）。 构件使用板的抗剪钢筋还是梁的受剪钢筋取决于构件的宽高比： 它确定是面（w/h> 5）还是杆件（w/h <4）。 如果该比率小于 4，则程序会自动切换到梁的最小抗剪配筋。 由于国家附录允许在 5 ≥ w/h ≥ 4 的范围内对数值进行插值，因此您也可以指定值 ' 用户自定义 '。 然后程序在这些值之间进行插值，以减小 ρw_,min在梁的 1.0 和板的 0.60 之间。

用户定义的最小抗剪配筋百分比

您还可以定义用户自定义的最小抗剪配筋值，该值可以替代标准规定的最小抗剪配筋。

所需的纵向钢筋

剪力分析中的桁架类比会导致受拉钢筋中产生额外的纵向力 - 类似于拉力覆盖线或框架设计中的偏移尺寸。 如果要在计算所需钢筋时考虑该附加拉力，请勾选复选框 ' 通过剪力将拉力包括在所需的纵向钢筋中'。

要求的抗剪配筋 - 抗剪承载力

在计算抗剪承载力 ν_{Rd, c}时，需要考虑面的纵向配筋率 ρ_l 。 您可以使用该选项卡来控制在计算抗剪承载力 ν_{Rd, c}时要考虑每个有限元网格节点或栅格点的纵向配筋程度。

从纵向配筋比 ρl确定抗剪承载力

• ' 所需纵向钢筋 ' 的逼近： 计算抗剪承载力 ν_{Rd, c}时，需要使用受弯验算中的纵向配筋静力要求。 这意味着纵向钢筋的程度 ρ_l可以因有限元网格点或有限元网格点或网格点而异。
• ' 逼近现有纵向钢筋 '。 程序对每个有限元网格点或栅格点应用现有面积配筋的总和。 纵向钢筋的上限为 ρ_max 。
• ' 自动增加所需的纵向钢筋以避免受剪钢筋 ': 程序从受弯设计中在有限元网络点或栅格点处增加所需配筋，直到该点不再需要抗剪配筋。 如果尽管增加了钢筋，但在相应的节点上还是不可避免地出现了抗剪钢筋，则不会增加纵向钢筋。 在需要配筋的过程中，您可以使用该功能查看是否避免了抗剪配筋： 在这种情况下，所需配筋不是基于受弯设计，而是基于剪力设计。

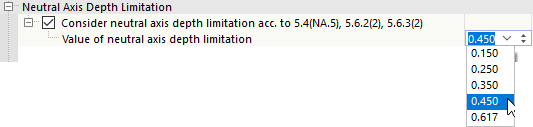

受压区高度界限

通过勾选该复选框，可以控制是否进行压力区边界设计。

受压区高度界限

如果激活该检查，则可以为压力区域限制指定比值 x_d/d。 预设的比值 x_d/d = 0.45。 对于较高质量的混凝土等级，不会自动调整。 对于 C55/67 以上的混凝土抗压强度等级，您应该手动设置极限值，同时考虑国家附录，或从列表中选择相应的条目。
