结果输出

计算完成后，结果会根据不同的标准在{%！ 它们也会显示在模型工作窗口的 图形 中。 '导航器 - 结果'与混凝土设计对齐，因此您可以控制 ULS 和 SLS 设计检查的图形显示，以及杆件、面和节点的配筋。

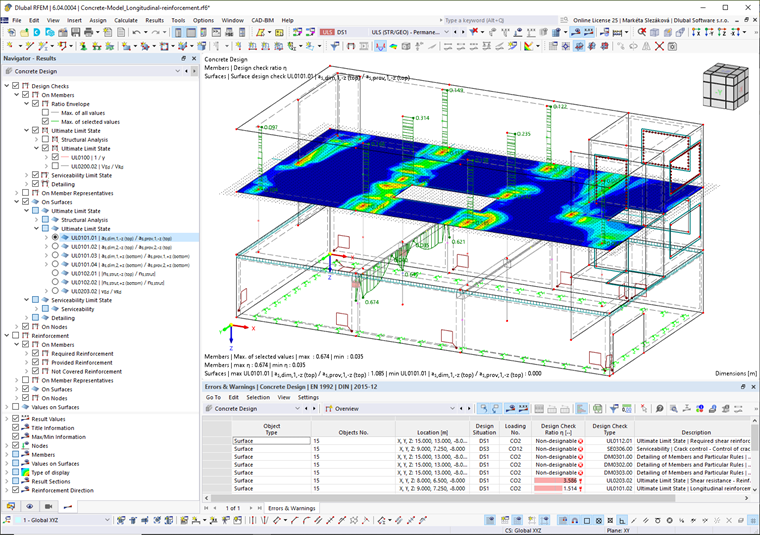

表格和图形中的混凝土设计结果

此外，您可以显示 设计详情 以及中间值和设计公式。 此外，在显示杆件截面的应力条件时，结果图也可以选择显示。

在下面的章节中将介绍如何显示和评估设计结果。 文档 {%|000528]] 介绍了如何为打印报告准备结果。

没有结果的对象

如果杆件或面的结果未显示，可能是由以下原因引起的：

• 该对象没有被选择在 要设计的对象表中进行设计。
• 结果根据筛选设置被隐藏。

检查 {%/zh/downloads-and-information/documents/online-manuals/rfem-6/000075 可见性]]和筛选设置#/en中的图形结果-US/downloads -and-information/documents/online-manuals/rfem-6/001106#resultsOnObjectsFilterTab 控制面板]]以及 结果值筛选 对话框。 如果结果表中缺少该结果，请检查列表中的筛选设置 【结果表管理器】 中的设置。 此外，还要注意选择与图形同步的设置；例如，可以只显示可见或选定的对象。 但是，在{%//000561 设计详细信息]]对话框中，无论如何设置和选择，所有结果都是可用的。

结果类别 {%/000548 概览]] 如果一个对象由于材料或截面属性而无效，或者已由于通过杆件集进行设计而被停用，那么它将会显示在无效/已停用的结果表中。

如果选择了所有对象进行设计，也请检查输入表{%/0000540 要设计的对象]]。 还要注意设计配置与对象的正确分配。 如果没有极限状态的设计配置分配给对象，则不会针对该极限状态进行设计（见 混凝土设计一章）。
