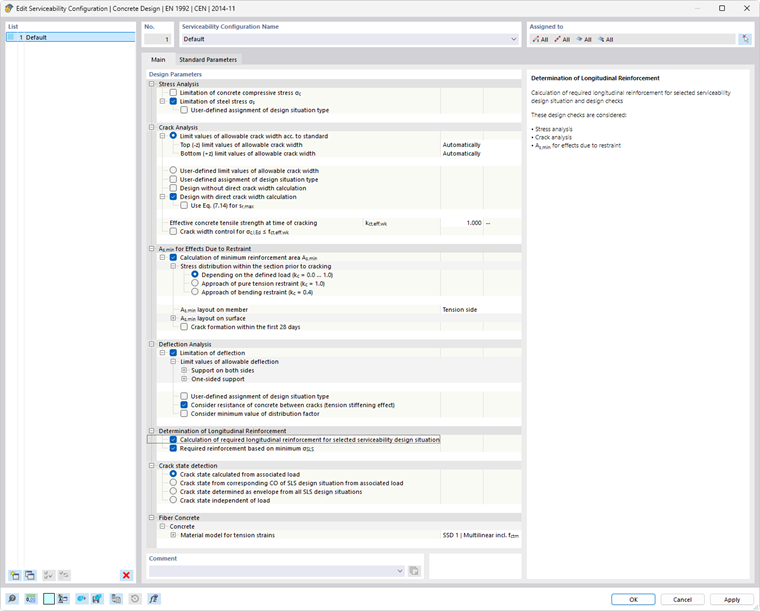

在'正常使用极限状态配置'对话框的基本选项卡中,杆件和面的设置是一起管理的。
'设计参数'分为几个类别。
应力分析
在该类别中,您可以指定要执行的应力分析。 默认激活'钢筋应力 σs ' 极限检查。

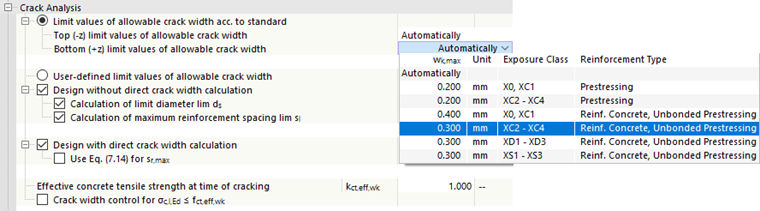

裂缝宽度验算
该类别管理裂缝宽度设计的设置。 按照'标准预设了允许裂缝宽度的极限值'。 您将'自动'从。 或者,您可以直接在列表中指定 wk, max的值。
' 也可以为允许的裂缝宽度 ' 定义极限值。 激活该复选框,然后为面和杆件的顶部和底部指定极限值。
只有激活了'直接计算裂缝宽度的设计',才能指定超出 0.20 mm 到 0.40 mm 范围内的裂缝宽度。 对于通过极限直径或极限距离的间接裂缝宽度计算,该设计只适用于裂缝宽度从 0.20 mm 到 0.40 mm。 因此,如果您想设计一个小于 0.20 mm 的裂缝宽度极限值,请预先取消激活'不直接计算裂缝宽度计算'复选框。
勾选'不直接计算裂缝宽度的设计'复选框,您可以通过计算极限直径 lim ds和/或最大直径来确定是否按照 EN 1992-1-1 中的 7.3.3钢筋间距 lim sl.
也可以按照 EN 1992-1-1, 7.3.4 进行'直接计算裂缝宽度的设计'。
在选项'开裂时混凝土有效抗拉强度'选项中,您可以指定一个系数 kct, eff, wk ,在计算裂缝宽度时,混凝土抗拉强度 fctm必须乘以该系数。
此外,也可以激活有限元和杆件位置的裂缝宽度分析,其中混凝土应力为 σc,I,Ed ≤ f ct,eff,wk 。

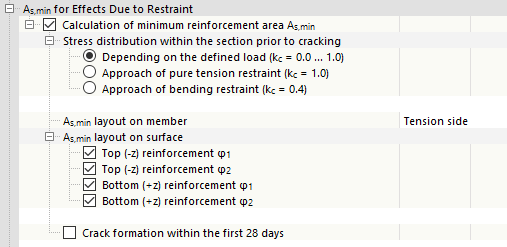

As,min代表约束作用
通常,由约束产生的荷载 - 例如由于水化热的散失 - 在模型中不直接表示为荷载。 尽管如此,该模块仍然可以针对这种情况进行设计,并'计算最小配筋面积As,min ',由于约束荷载',这是必要的。
在类别'中初始裂缝形成之前受拉区的应力分布'中有三个选项可供选择。
- ' 取决于定义的荷载 ': 在计算最小配筋 As, min时,程序需要输入初始裂缝形成之前截面内的应力分布。 使用该选项,程序会根据设计状况的现有荷载组合分析应力分布,然后确定每个单元或 x 位置的系数 kc 。 因此,系数 kc可以在 0.0 和 1.0 之间变化。
- ' 向心约束 ' 的逼近: 如果存在纯拉荷载,则系数 kc = 1.0 应用于整个构件。
- ' 弯曲约束的方法 ': 如果存在折弯或受法向力的折弯,则整个构件的系数 kc = 0.4。

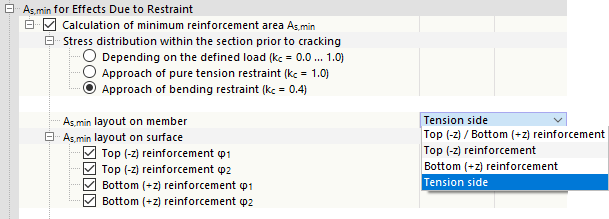

杆件'上的'As, min布置的可能性取决于上述在初始裂缝形成之前如何确定受拉区内的应力。 在标准设置 '根据定义的荷载 ' 时,只有选项'受拉侧 ' 可用,因为程序根据荷载确定受拉侧,并且只在该处应用最小纵向钢筋。 采用'中心约束约束'方法时,最小配筋均匀分布在杆件两侧的上部(-z)/下部(+ z)配筋'上。 如果给定选项'应用弯曲约束',则可以通过多种选项来布置截面中的最小配筋。
对于在面 ' 上的最小布置为' A s,您可以单独指定在面的哪一侧设置约束荷载时的最小配筋。 默认情况下,激活所有四个配筋方向(见上图)。 但是,您也可以只对某个位置或方向应用最小配筋。
如果您勾选'裂缝在最初 28 天内形成'复选框,则可以通过系数 fct, eff, As, min调整第一次裂缝形成时混凝土的抗拉强度。
更多关于计算配筋的理论背景知识请参见技术文章 {%/秒#/en/support-and-training/support/knowledge-base/001620 ZH 1992-1- 1 7.3.2]]。
当按照 DIN EN 1992-1-1 进行设计时,对于缓凝混凝土'可以选择' 0.85 * As, min 。 它可以将确定的最小配筋面积减少 15%。
在 DIN EN 1992-1-1 中也可以定义约束类型 '。 您可以使用列表中的选项来确定是内部约束还是外部约束。
本规范控制系数 ' k ',该系数包括在确定最小配筋时,以及所需的配筋量。
变形验算
模块按照以下“设计理念”进行设计: 如果勾选'挠度极限'复选框,程序会检查构件的允许极限值,并输出相应的设计规范。 组件的存储条件起着决定性的作用。
在'容许挠度极限值'中,对于准永久设计情况,对于'双边支座',极限值为 L/250,对于 Lc/100 '单面存储'预设。
如果勾选复选框 ' 考虑裂缝之间的混凝土强度(受拉加劲)',那么在验算时会考虑到裂缝之间的混凝土的加劲强度贡献。 这种效应也称为“受拉刚化”: 对于开裂的钢筋混凝土构件,裂缝中的拉力仅由钢筋承受,但拉应力通过两个裂缝之间的(可移动的)粘结引入混凝土。 因此,混凝土有助于抵抗内部拉力,从而提高构件的刚度。
在变形解析计算中,混凝土截面在开裂状态下的损伤通过分配系数 ζ 考虑在内。 该系数是根据每个单元或每个 x 位置的荷载情况自动确定的。 如果勾选复选框 ' 考虑分布系数 ' 的最小值,则可以为 ζ 指定一个最小值,例如将“最小损伤”应用于不由定义的弯矩过零的点。荷载。
计算纵向钢筋
该类别适用于按照 DIN EN 1992-1-1 的设计。
通过勾选'自动增加正常使用极限状态设计所需的纵向钢筋',您可以控制纵向钢筋的设计是否满足 SLS 验算。
如果激活该选项,则程序通过迭代增加钢筋确定正常使用极限状态设计的钢筋。 承受规定的使用荷载所需的承重钢筋作为起始值。 如果可能的纵向钢筋的钢筋间距 sl达到钢筋直径 dsl ,则钢筋设计无效,因此该钢筋设计不可设计。
如果取消激活该复选框,则只计算承载力设计所需的配筋。
裂缝状态检测
在该类别中,您可以确定是对单个荷载组合还是对这些组合的包络线进行裂缝状态分析。
使用包络线计算通常可以缩短计算时间,但会导致计算结果的经济性较差。
