钢筋混凝土的非线性行为
如果在基本数据中启用了附加模块“非线性材料行为”，就可以为混凝土材料设置材料模型“各向异性 | 损伤”。这个模型适合描绘钢筋混凝土的非线性行为。当材料模型设置好后，会显示出两个特定的选项卡“各向异性 | 损伤”和“应力-应变图”。如下面的图中所示。
参数

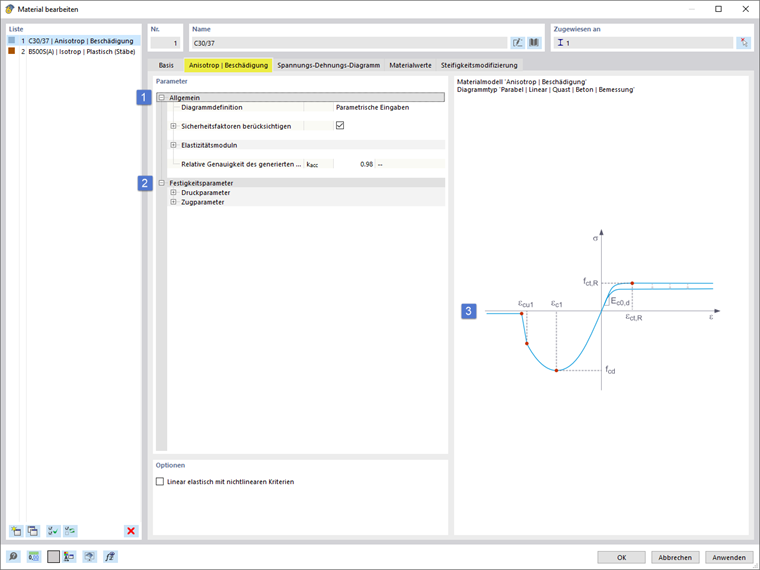

“各向异性 | 损伤”选项卡提供了输入所有参数以定义所需材料行为。它分为两个部分：“一般”和“强度参数”。右侧的图示意性地展示了应力-应变图的设置曲线。
图形定义
“常规”部分允许选择应力-应变关系的图形定义类型。
附加模块“非线性材料行为”提供了“参数输入”和“应力-应变关系”选项。有关更多信息，请参阅RFEM 6手册中的章节非线性材料行为。
“混凝土设计”附加模块提供了额外的选项。它们取决于基本数据中选择的设计规范。
GZG | 挠度值

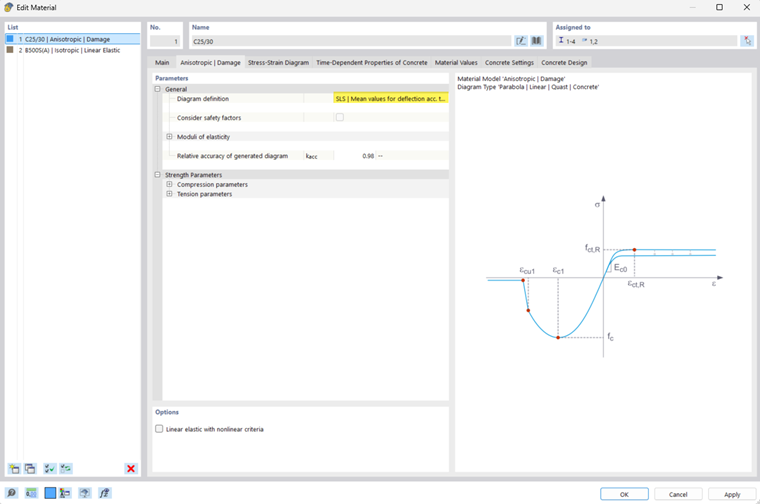

如果材料用于确定使用极限状态下的变形，可以应用材料“GZG | 折衷值（中间）值用于挠度”。然后，“常规”部分的输入对话框如下面的图中所示。
由于使用极限状态可以使用特征材料参数，因此选项“考虑安全系数”不可用并且无法编辑。
GZT | 设计值

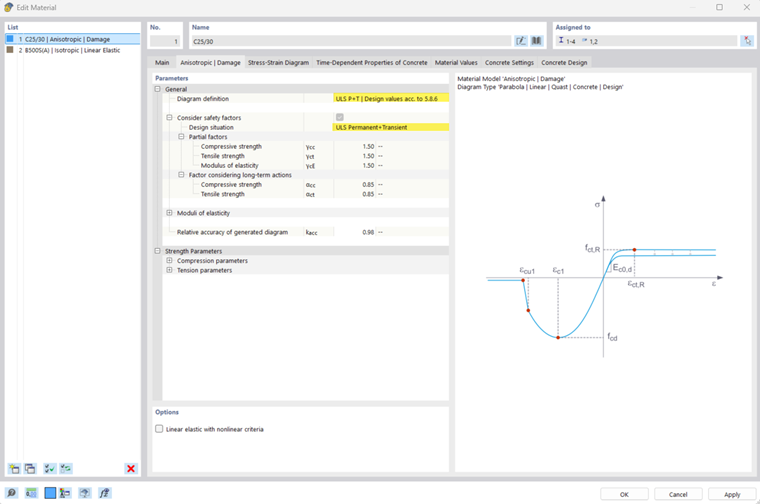

如果材料用于确定承载极限状态下截面力的设计，可以应用材料“GZT | 设计值”。选项“考虑安全系数”默认激活并可根据需要编辑。
对于承载极限状态，区分了“永久和临时”（GZT P+T）和“意外”（GZT AGE）设计情况。根据选择，采用符合设计规范的相关安全系数。
“常规”部分的输入对话框如下面的图片序列中所示。
生成的图表的相对精度
通过这个设置，可以控制应力-应变关系图表的定义点数量。可以输入一个介于0.0和1.0之间的值，其中1.0表示用于图表定义的最大点数，从而达到最高精度。
强度参数
在强度参数部分，最终为选择的图表定义汇总了压缩区和拉伸区的强度参数。下面的图显示了该部分。
- 对于压缩区，可以在图表类型“抛物线”和“抛物线-矩形”之间进行选择。
- 对于拉伸区，有使用拉伸加固的选项。
拉伸加固
提供了三种方法来模拟混凝土拉伸强度的拉伸加固。根据提供的方法，基于混凝土拉伸区的定义应力-应变线。可以选择以下方法。
- Quast
- 修改的Quast
- Hsu和Mo
下面的图片系列展示了选择拉伸加固方法的输入对话框。
更多信息可以在理论基础章节拉伸加固 (Tension Stiffening)中找到。

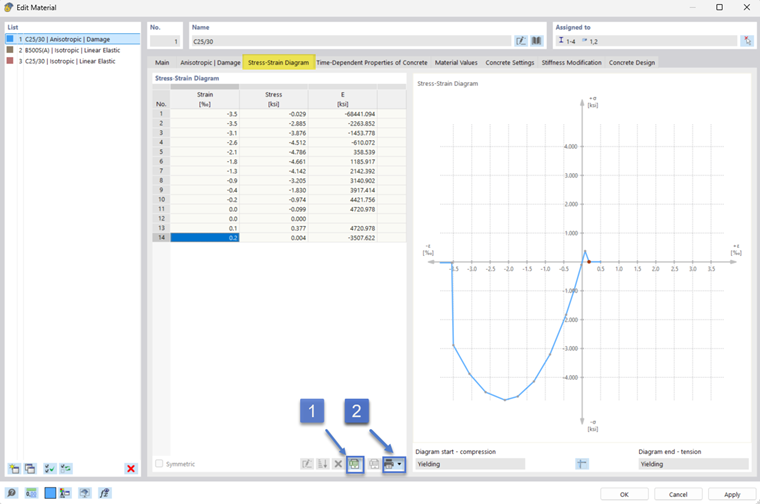

应力-应变图
在此部分，将看到由先前提到的输入参数生成的应力-应变图，并通过有限元分析用于模拟混凝土行为。
- 应力-应变图的表格数据可以导出到Excel中。见上图中的(1)。
- 图表的图形显示可以打印。见上图中的(2)。
- 可以为在“各向异性 | 损伤”选项卡中选择的图表定义类型“应力-应变图”导入应力-应变图的关键值的表格列表。对于这种定义类型，表格条目是可编辑的。
