设计对象

在要设计的对象表格中，逐行列出了模型中适用于混凝土设计的所有'对象类型'：

• 杆件
• 杆件集
• 杆件代表
• 杆件集代表
• 面（仅限 RFEM）
• 带冲切的节点（仅限 RFEM）

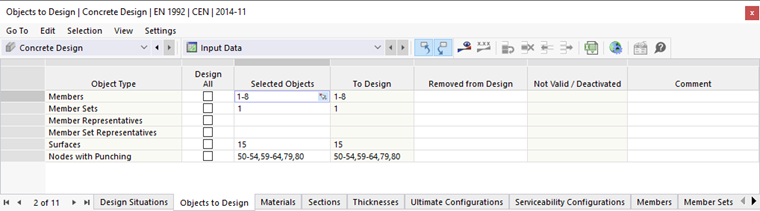

01 混凝土设计的“设计对象”表

选择要设计的对象

通过'全部设计'列中的复选框，您可以快速选择所有可用的对象进行设计。 这将锁定'所选对象'列中的条目，并自动选择该对象类型的所有对象的所有编号，例如所有杆件或所有面。

或者，您可以手动定义在设计期间检查哪些对象。 为此，请取消激活'所有尺寸'复选框，然后在'所选对象'列中输入相关对象的编号。 您也可以使用单元格末尾的 按钮以图形方式选择对象。

无效或禁用的对象

'待标注尺寸'和'无效/禁用'列是自动填充的。 这样，所有不适用于混凝土设计的杆件（钢、木结构）或截面（轧制截面）都会被识别并在设计时停用。 所有设计为杆件集的杆件也将被停用。

从设计中删除对象

如果您想从设计中删除一个（有效）对象，请在从设计中删除 ' 列中输入其编号。 '待设计'列显示了所有需要设计的对象。
