杆件

在导航器 ' - 结果 ' 中指定比率的设计结果，该结果将以图形方式显示在杆件上。 对于承载能力极限状态、正常使用极限状态以及一般配筋和设计规范的详细信息，您可以从特定的设计类型中进行选择。

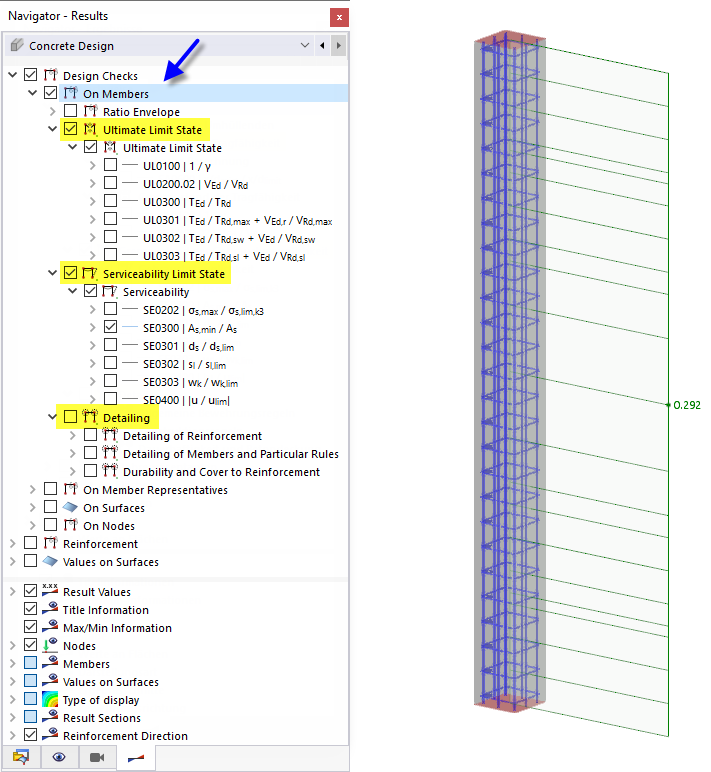

01 显示杆件上的比率设计

对于每个杆件位置，显示所选设计类型的最大利用率。

控制面板

如果选择多个设计，则每种设计类型的设计利用率都会组合显示。 颜色分配显示在控制面板中。 这样，您可以快速识别相关的设计类型。

02 显示设计组合

验算结果包络图

在'包络利用率'选项中，您可以控制是显示单个设计的曲线还是显示最大值。 如果选中该复选框，则设计规范的极值将创建为“包络面”并显示在杆件上。 典型的使用过程是不连续的。 下图显示了在图片中所选设计的包络线。

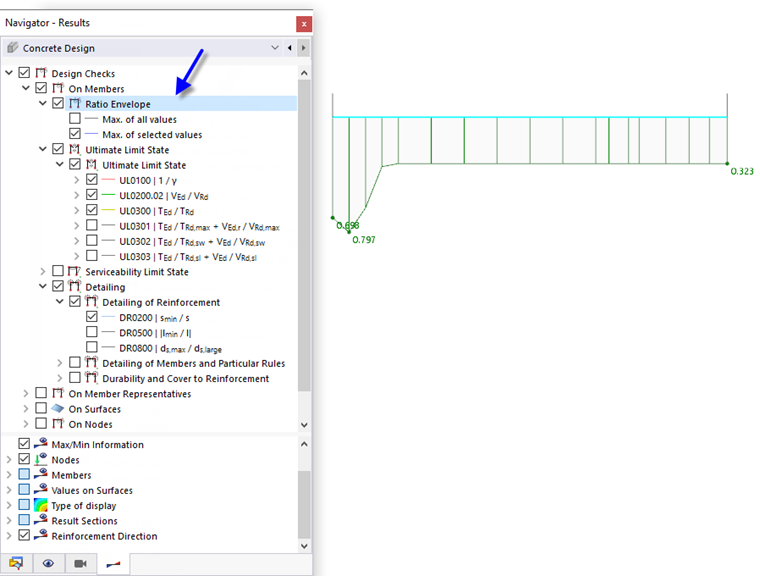

03 显示所选设计的包络线利用率

使用选项 ' 在所有值中，' 是所有设计类型的最大结果。 这样您就可以大致了解设计利用率，并可以将这些结果用于文档编制。

结果显示

在导航器下方的'杆件'类别中提供了各种调整结果显示的选项。 您可以显示带或不带剖面线的设计的级数，显示设计点的所有值，或只显示所有杆件的极值。

使用显示类型'带图表'可以对利用率进行颜色分级显示。 它对应于在静力分析中已知的变形或内力的表示。

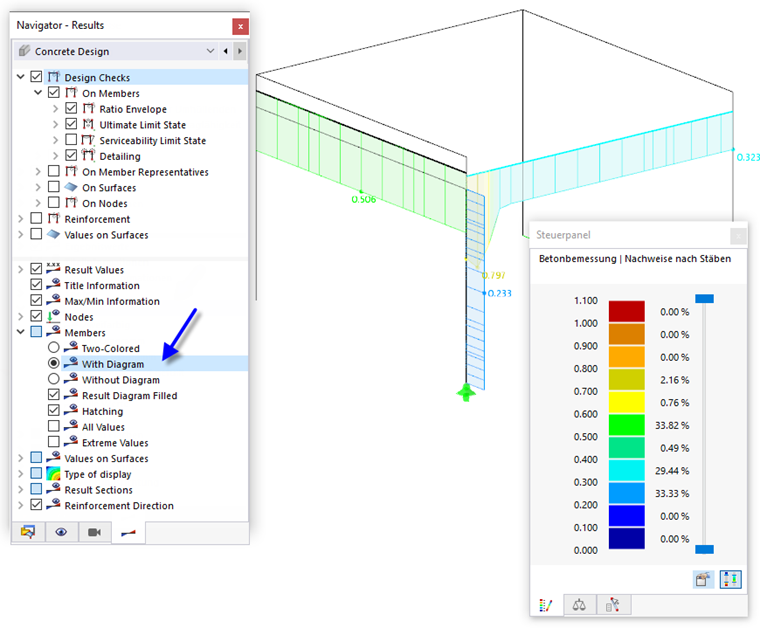

04 用图表显示样张
