在EN 1992-1-1，第6.1节或DIN 1045-1，第10.2节中，描述了极限状态设计的基本原则。这些规定适用于带或不带轴力的弯曲和仅受轴力的情况。
当达到极限应变时，计算失效状态发生。根据这些极限应变出现的位置，失效可能由混凝土或钢筋引发。

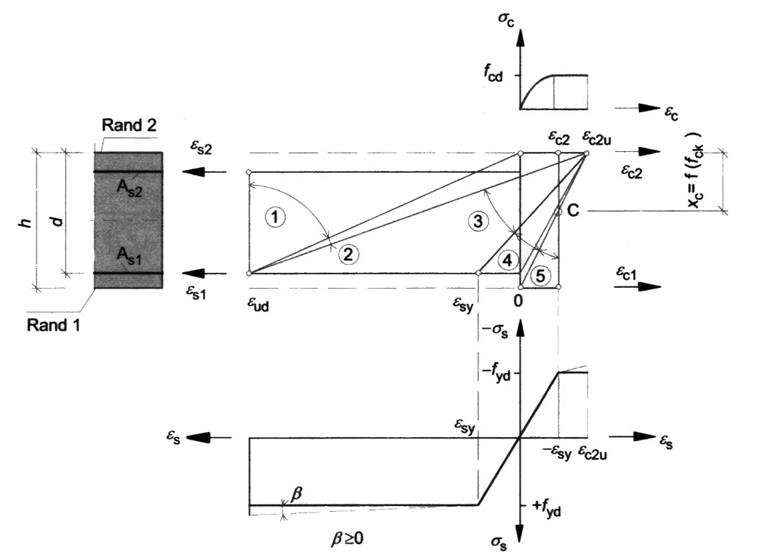

下图说明了根据EN 1992-1-1，第6.1节，带轴力和不带轴力弯曲时的允许应变分布。
图中显示的应变分布区域根据[1]的意义是：
区域 1
此区域发生在中心拉力或偏心较小的拉力情况下。整个截面仅出现应变。有效截面仅由两层钢筋As1和As2组成。由于达到极限应变εud，钢筋发生失效。
区域 2
区域2出现在纯弯曲和带轴力（压力和拉力）弯曲情况下。中性轴位于截面内。弯曲钢筋得到充分利用，即，钢筋因达到极限应变而失效。混凝土截面通常未得到充分利用：压缩应变未达到极限应变εc2u。
区域 3
此区域仅在纯弯曲和带轴力（压力）弯曲情况下出现。钢筋的承载力大于混凝土的承载力。混凝土发生失效，因为其极限应变εc2u被达到。
混凝土的失效像在区域1和2中一样，由裂缝预示，因为钢筋达到屈服（破坏有预示）。
区域 4
区域4在带轴压力的弯曲情况下出现。它表示从主要受弯曲到主要受压截面的过渡。在钢筋达到屈服之前，由于可能的应变非常小，混凝土发生失效。此区域导致截面高度配筋。因此，通过设置压筋来避免。
拉区小的钢筋应变导致无预示破坏（弯曲钢筋未屈服）。
区域 5
此区域出现在偏心较小的轴力（如柱子）或中心轴力情况下。整个截面仅出现压缩应变。
在较小压缩的边缘的压缩在0 > εc1 > εc2之间。所有压缩分布在C点相交。
