关键结果

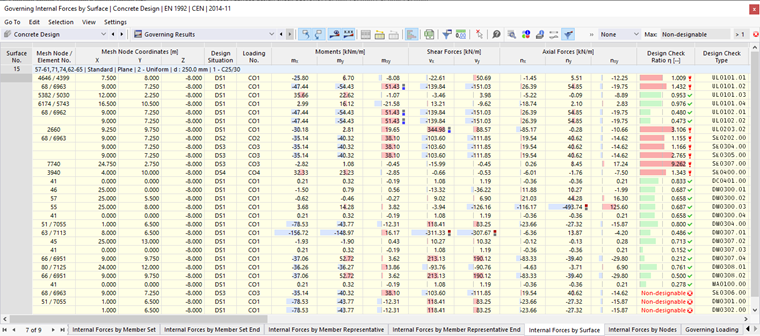

主要结果类别的结果表中,列出了杆件、面和节点的内力以及导致设计对象最大利用率的应力。

结果按以下标准在选项卡中排序:

  • 对象(杆件、杆件集、代表、杆末端、面、节点)
  • 载荷(设计情况下、载荷组合)

根据极限状态筛选结果

根据 结果表管理器 中的筛选设置,可以显示所有或仅部分验证类型的结果(例如,仅承载力)。

使用表格工具栏中的按钮,您还可以直接根据承载力、使用性以及配筋规则筛选主要结果。当存在相关极限状态的验证时,这些选项可用。

按钮 功能
承载能力极限状态设计的结果过滤器 显示或隐藏承载力极限状态下的结果
正常使用极限状态设计的结果过滤器 显示或隐藏使用性极限状态下的结果
显示或隐藏防火验证的结果(准备中)
用于地震验算的结果过滤器 显示或隐藏地震验证的结果(准备中)-->
施工细节 显示或隐藏配筋规则和结构细节的结果

根据利用率筛选结果

表格工具栏右侧的列表提供了根据利用率程度过滤表格的选项。选择最大选项时,仅输出每个对象导致主要验证的内力。
