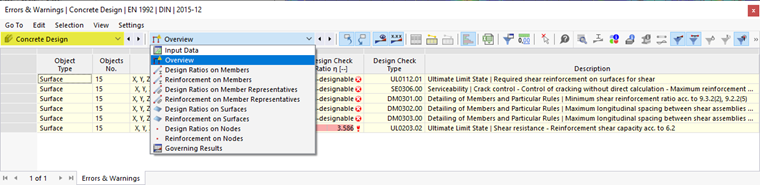

混凝土设计表格

在经过计算后,在混凝土设计表类别中包含更多的子类别。

在以下章节中将介绍这些类别及其所属的工作表:

  • 概况
  • 杆件利用率
  • 杆件配筋
  • 杆件代表利用率(如果定义)
  • 杆件代表配筋(如果定义)
  • 面的利用率
  • 面的配筋
  • 节点利用率
  • 节点配筋
  • 主导结果

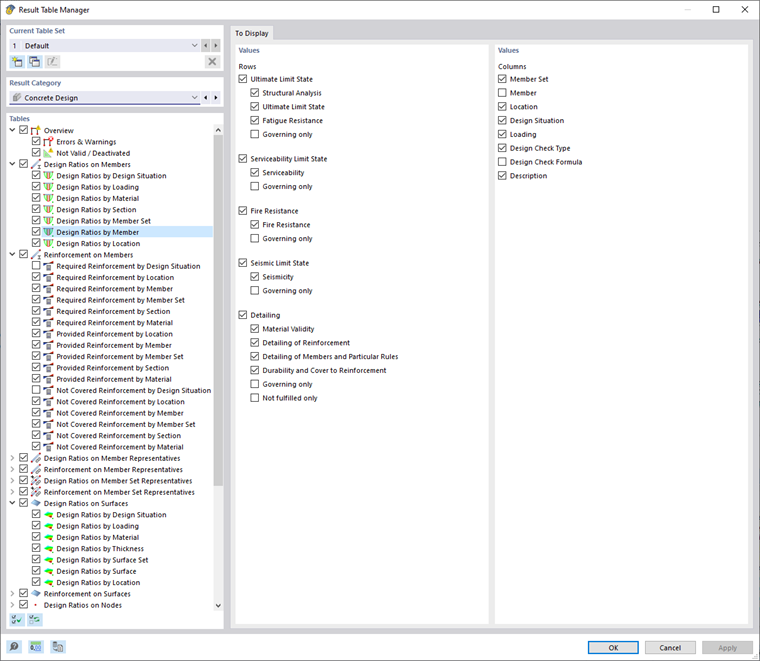

结果表管理器

您可以使用 结果表管理器 打开'结果表管理器'对话框。 用户可以在该对话框中控制显示哪些表格和选项卡。 此外,在单个表格中可以查看行和列的选项。

表格工具栏中的按钮

结果表工具栏中提供了一些按钮,使用它们可以显示结果并查看结果。

按键 功能
单独选择 您可以在工作窗口中选择对象,并在表格中显示其结果
设计详细信息 Ruft den Dialog Nachweisdetails auf
剖面图 Ruft den Dialog Ergebnisverläufe im Querschnitt auf
信息 Öffnet den Dialog 'Informationen über Material' mit Materialkennwerten
层结构 Öffnet den Dialog 'Eigenschaften des Schichtenaufbaus' auf (in Vorbereitung für nichtlineare Berechnung)
截面信息 Ruft den Dialog 'Informationen über Querschnitt' mit Querschnittskennwerten auf
结果图 Ruft den Dialog 结果图 对话框
承载能力极限状态设计的结果过滤器 Blendet die Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus
正常使用极限状态设计的结果过滤器 Blendet die Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus
抗火承载力设计的结果过滤器 Blendet die Ergebnisse für Nachweise des Brandschutzes ein oder aus
用于地震验算的结果过滤器 Blendet die Ergebnisse für Erdbebennachweise ein oder aus
施工细节 Blendet die Ergebnisse für Bewehrungsregeln und konstruktive Details ein oder aus
