节点利用率

节点承载力承载力计算结果表中包含冲切验算和相应承载力承载力的结果数据。

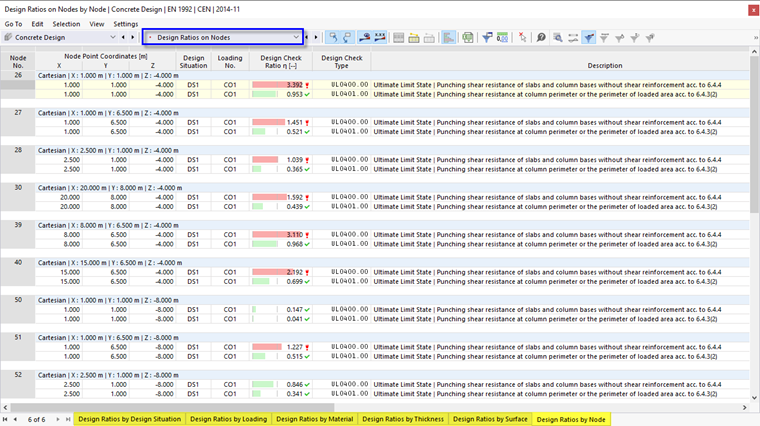

用于混凝土设计的“节点比率”结果表

选项卡中节点的冲切验算按照以下标准进行排序：

• 荷载（设计工况、荷载组合）
• 面属性（材料、厚度）
• 对象（面、节点）

节点编号

对于每个设计准则，都指定了利用率最高的节点编号。

节点坐标

节点的坐标 X、Y 和 Z 显示在三列中。

设计状况(荷载组合类型)

此列列出了设计工况的编号，对于这些工况，其单个比率是可用的。

荷载工况/结果组合

给出了对相应设计起决定作用的荷载或结果组合的编号。

设计利用率

该列包含根据specified。 利用程度由彩色条的长度表示。

设计验算类型

每个证明都由一个带有数字的标识符标识。 所有承重能力验算都带有 ' UL ' 标识。 在 Description 列中说明了证明的类型。

设计验算公式

您可以在 中的设置。 它规定了进行设计时所依据的标准公式。

描述

参考标准中的章节，每个设计都通过简短的说明进行解释。

按利用率过滤结果

在表格工具栏右侧的列表中，您可以根据使用程度对表格进行过滤。 选择最大选项时，每个对象只输出权威设计。

表示每个荷载的最大利用率

您也可以通过格式> #定义自己的过滤器选项。 ##在此列表中。 这意味着只有大于用户自定义值的比率才会显示在表格中。

定义结果过滤器
