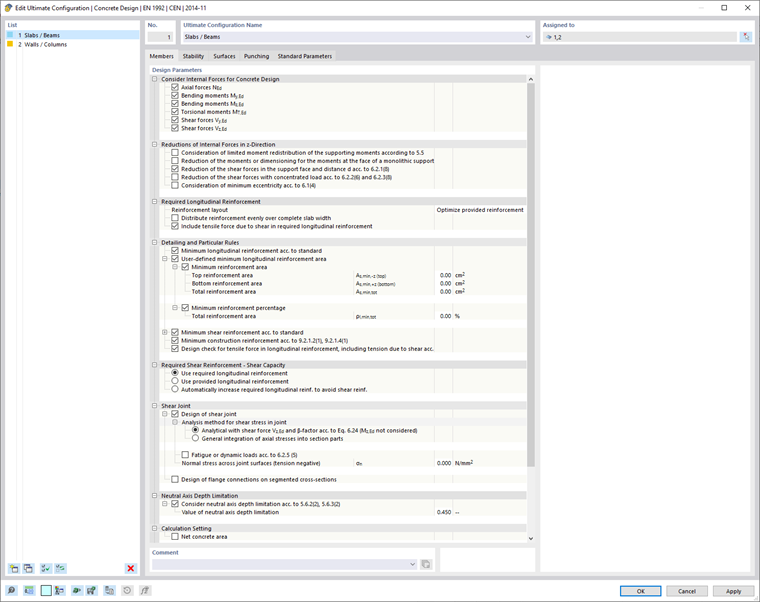

在"承载能力极限状态配置"对话框的 杆件 选项卡中，您可以进行杆件和杆件集的极限状态（ULS）验算的基本设置。
'设计参数' 分为多个类别。
考虑用于混凝土设计的内力

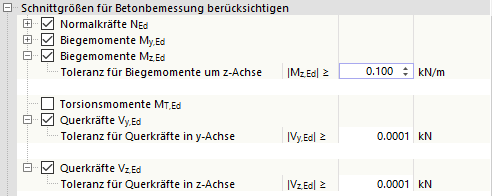

在此类别中，您可以控制用于设计的杆件内力 N、My、Mz、Vy、Vz 和 MT，并确定在验算中考虑哪些内力。默认情况下，所有力和弯矩只要超过某一'公差'即被考虑。您可以为每种内力类型单独设置该数值。
例如，这使得在设计肋时可以忽略由协调条件产生的扭矩。为此，请定义一个新的承载能力极限状态配置，停用扭矩 MT,Ed，并将该配置用于该肋。
z 方向内力的折减
在此类别中，您可以进行'弯矩重分布'、'弯矩圆整'或'支座边缘弯矩'以及'剪力折减'的设置。
各选项中均注明了规范中相应的章节。复选框用于控制在设计时是修改设计弯矩 My 还是折减剪力 Vz。
设计支座与挠度 章节中介绍了在进行混凝土设计的支座定义时如何操作，以及如何设置整体式支承或中间支座处弯矩重分布的比值 δ。
下图显示了剪力验算 UL0200.02 的利用率：上图采用剪力 Vz 折减，下图未采用剪力 Vz 折减。
有关杆件设计中剪力折减的更多提示，请参见我们知识库中的以下技术文章：
所需纵向钢筋
钢筋布置

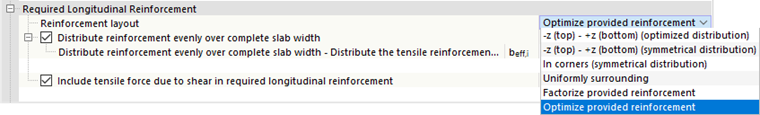

通过钢筋布置，您可以影响所需纵向钢筋的计算。列表中提供了多种可选方案（见图 钢筋布置）。
'钢筋布置'会影响所需纵向钢筋的分布曲线，该曲线在设计后总是输出——无论各项验算是否满足。如果设计后发现采用所定义纵向钢筋的杆件截面不足，您可以将该所需钢筋分布曲线与现有钢筋分布曲线进行对比，从而得出'未覆盖的钢筋'。该结果可供使用。
钢筋沿整个板宽均匀分布
通过该选项，您可以确定在计算所需纵向钢筋时，是采用肋杆件的整个板宽（整个翼缘宽度），还是仅采用矩形截面的宽度。
在所需纵向钢筋中考虑剪力引起的拉力
该复选框用于确定在计算所需纵向钢筋时，是否包含由剪力产生的拉力分量（拉力覆盖）。
构造规则
可选地，在杆件设计时还会检验关于'最小纵向钢筋'、'最小配筋率'或'最小抗剪钢筋'的构造要求。如果所给定的钢筋不满足其中某项验算，您可以在此排除该验算，或调整钢筋。
所需抗剪钢筋 - 抗剪承载力
计算所需抗剪钢筋有三种可选方案。
在默认设置中，计算抗剪承载力 VRd,c 时采用静力所需纵向钢筋。由于该选项中纵向钢筋配筋率 ρl 沿杆件 x 位置各不相同，因此抗剪承载力沿杆件也不是恒定的，而是取决于所需纵向钢筋。
或者，您可以采用现有纵向钢筋来确定抗剪承载力 VRd,c。如果沿杆件定义了恒定的纵向钢筋，则所采用的纵向钢筋配筋率 ρl 也是恒定的。
通过第三种方案，您可以增大所需纵向钢筋以避免设置抗剪钢筋。这样，所需纵向钢筋不仅受受弯设计的影响，还受剪力验算的影响：程序会不断增大所需纵向钢筋，直至 VEd = VRd,c。
剪切与扭转
在 剪切与扭转 | 计算设置 类别中，您可以确定在剪力和扭矩验算中采用哪个截面区域，以及开裂前的抗扭承载力如何计算。
在参数化 T 形和 I 形截面的剪切与扭转计算中考虑翼缘
通过该复选框，您可以控制对于参数化 T 形和 I 形截面，在剪切与扭转计算中是否考虑翼缘。
- 激活：除腹板外还考虑翼缘。
- 停用：仅采用腹板。
该选项适用于以下参数化截面：
| 截面类型 | 参数化截面 |
|---|---|
| T 形截面 | TU_M1、T_M1、TC_M1、TTF_M1、TTW_M1、TTWC_M1 |
| I 形截面 | ID_M1、I_M1、IC_M1、ITF_M1 |
对于剪力验算，程序会自动沿作用剪力 VEd 的方向计算截面值。为此，将截面划分为拉翼缘和受压翼缘（双弦法）。
由两个翼缘的位置可得出以下数值：
- 静力有效高度 dVEd：拉翼缘与剪力截面上在 VEd 方向受压最大点之间的距离
- 内力臂 zVEd：在 VEd 方向上拉翼缘与受压翼缘之间的距离
- 腹板宽度 bw：在垂直于 VEd 方向上，拉翼缘与受压翼缘之间的最小截面宽度
采用哪个截面区域取决于截面类型：
- 矩形和圆形截面：整个截面
- 参数化 T 形和 I 形截面：腹板或腹板加翼缘，取决于选项 在参数化 T 形和 I 形截面的剪切与扭转计算中考虑翼缘
- 来自 RSECTION 的截面：整个截面
几何法计算
在以下情况下，程序采用几何方法计算截面值：
- 截面完全受压或完全受拉，即只存在一个合力。
- VEd 与零线之间的夹角小于 20°。
- VEd 的方向不明确。
在这些情况下，程序仅根据钢筋的几何位置确定两个翼缘，而不考虑应力和应变状态：
- 一条垂直于 VEd 并通过剪力截面重心的直线将截面分为两部分。
- 在每个部分中，根据钢筋的面积和坐标确定其几何重心。这两个重心构成两个翼缘。
- 由这两个翼缘得出 d、z、bw,t 和 bw,t,c。
开裂前的抗扭承载力
在此列表中，您选择采用哪个抗扭截面系数来计算未开裂截面的受扭承载力 TRd,c。该设置同样适用于按 EN 1992-1-1 第 6.3.2 节的最大受扭承载力 TRd,max。
- 通过抗扭截面系数 | Wt：直接从截面值中采用抗扭截面系数 Wt。
- 通过薄壁截面 | Ak：采用具有核心面积 Ak 的薄壁等效截面计算抗扭截面系数。该选项为默认设置。
- Wt 和 Ak 中的最小抵抗值：采用两者中较小的值。
抗剪连接
接缝中的剪力传递

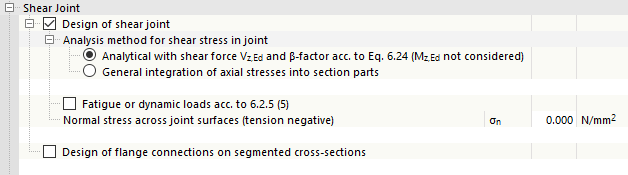

勾选复选框 抗剪连接设计 后，即激活接缝的设计，例如预制构件混凝土补浇处的接缝。同时，用于按 EN 1992-1-1 第 6.2.5 节进行验算的其余参数输入字段也可供使用。

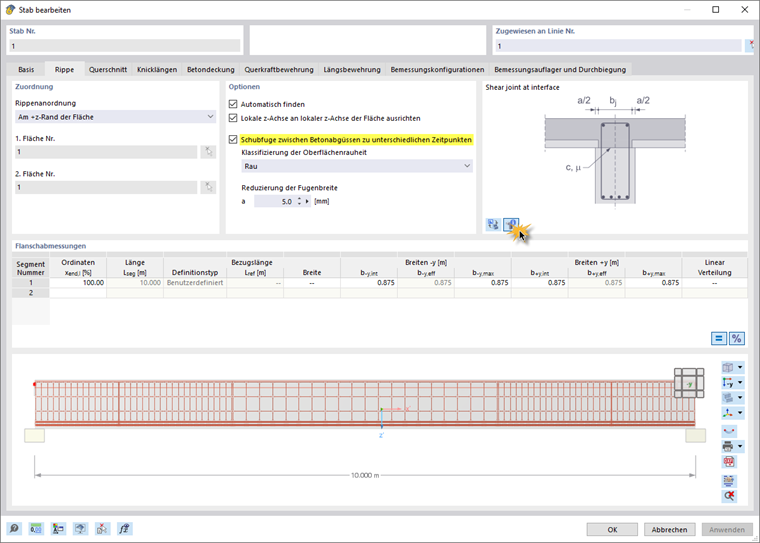

该验算目前仅适用于杆件类型"肋"。用于表面粗糙度和接缝宽度分类所需的输入参数可在杆件对话框的"肋"部分进行设置。
更多信息请参见章节 接缝中的剪力传递。
梁腹板与翼缘之间的剪力传递
勾选复选框 翼缘连接验算... 后，即可使用按 EN 1992-1-1 第 6.2.4 节进行的梁腹板与翼缘之间剪力传递的设计。
该验算的基本原理可参见章节 梁腹板与翼缘之间的剪力传递。
受压区高度的限值
根据 EN 1992-1-1，需根据计算方法（弹性理论或塑性理论）进行受压区限值验算。默认是否进行该验算取决于国家附录。例如，按 DIN EN 1992-1-1 设计时，该验算是激活的。
计算设置
通常在截面验算中采用毛混凝土截面。但是，如果您希望在截面验算中考虑净截面（毛截面减去钢筋截面），例如由于较高的配筋率，请勾选复选框'净混凝土面积'。
