连接偏移杆件

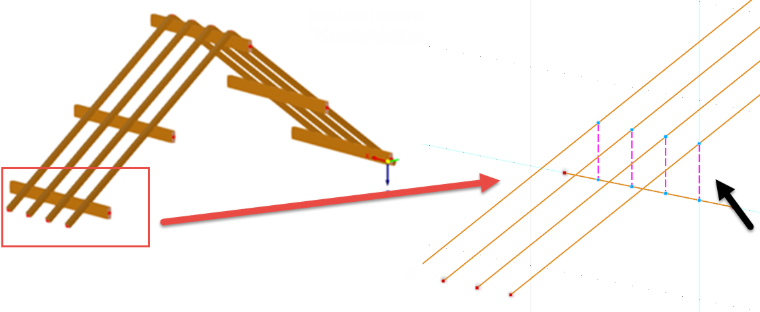

使用附加菜单 → 修改杆件中的连接偏斜杆件功能,可以在空间上相互分离的杆件之间创建连接。或者,您也可以使用 CAD 工具栏中的按钮 连接空间交叉线 或 连接偏斜的杆件 (见图 建模工具)。借此,您可以在结构模型中耦合在导入 CAD 文件后没有几何连接的对象(例如框架中檩条上的椽子)。这样就无需调整对象的位置。

在调用该功能之前,无需先选择杆件。

在工作窗口中通过鼠标点击依次选择杆件。您也可以输入对象的编号。当您将鼠标指针移动到第二根杆件上时,可以在预览中看到耦合情况。点击杆件后即创建连接。

提示

在点击第二根杆件之前,请先设定 连接属性和 选项。

耦合多个对象

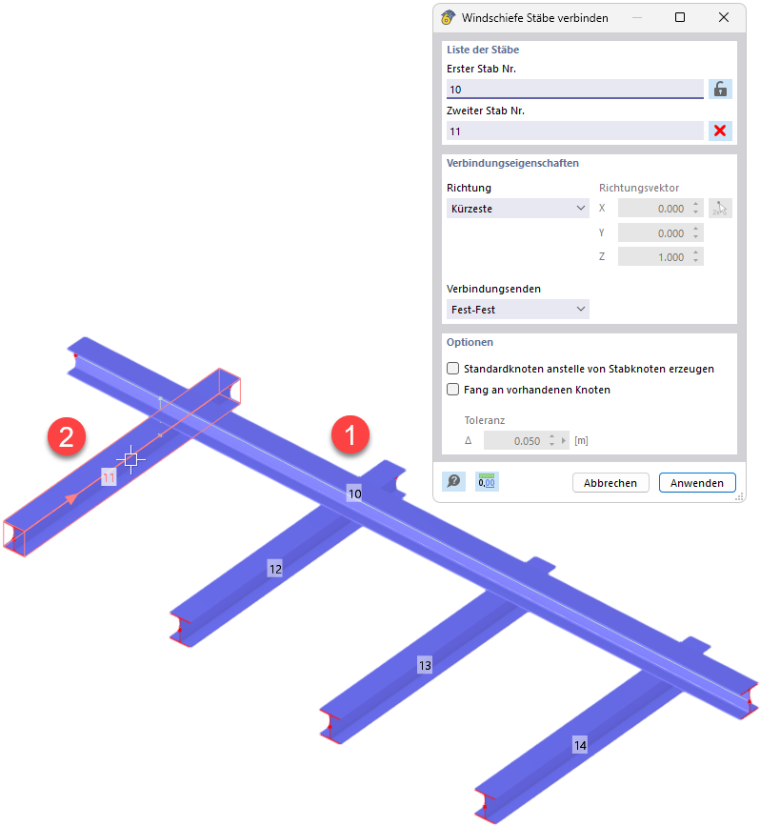

如果您想将多根杆件与一根杆件连接,请在选择第一个对象后点击按钮 Aufsperren :该对象将被锁定。然后您可以依次点击所有要与该对象耦合的杆件。在图 连接偏斜杆件中,即为杆件 11 至 14,它们各自可以通过耦合与上方的杆件 10 连接。

连接属性

在列表中选择应在哪个方向上创建连接:

  • 最短:程序在两根杆件的中心之间创建一条垂线。
  • 平行于全局 X/Y/Z:耦合沿 XYZ 坐标系中某一轴的方向进行。
  • 用户自定义:输入方向向量,或通过按钮 选择两个 以图形方式确定。

通过连接端部列表中的选项,您可以控制杆件的耦合方式:

  • 固接-固接
  • 固接-铰接
  • 铰接-铰接

选项

默认情况下,创建耦合时会在原始对象上生成杆件上的节点类型的节点,从而使杆件无需划分而保持完整。如果您希望对原始对象进行划分,请勾选创建标准节点而不是杆件节点复选框。

捕捉到现有节点选项可将耦合放置在杆件上已存在的节点处。
