Les systèmes de coordonnées définis par l'utilisateur facilitent l'entrée des parties du modèle qui ne se trouvent dans aucun des plans de l'axe global. Ils n'ont rien à voir avec les systèmes d'axes des barres.
La valeur par défaut est le système de coordonnées « Global XYZ » associé aux axes XYZ globaux et à l'origine.
Astuce
Vous pouvez également ouvrir la boîte de dialogue « Système de coordonnées » à l'aide du bouton
à côté de la liste des systèmes de coordonnées (voir l'image Sélectionner un système de coordonnées).
Type de système de coordonnées
La liste offre plusieurs options pour définir un système de coordonnées :
- Décalage XYZ : l'origine du système de coordonnées global XYZ est déplacée vers un autre point.
- 3 points : le système de coordonnées est défini par trois points.
- 2 points et un angle : le système de coordonnées est défini par deux points via un plan et un angle de rotation.
- Un point et 3 angles : le système de coordonnées est défini par un point et trois angles de rotation des axes globaux.
Point d'origine
Entrez le point zéro du nouveau système de coordonnées ou définissez-le graphiquement avec le bouton
.
Points/Rotation
Dans les autres sections de la boîte de dialogue, vous pouvez définir les points ou les angles de rotation en fonction du type de système de coordonnées. Veuillez noter que les trois points ne doivent pas se trouver sur une ligne droite.

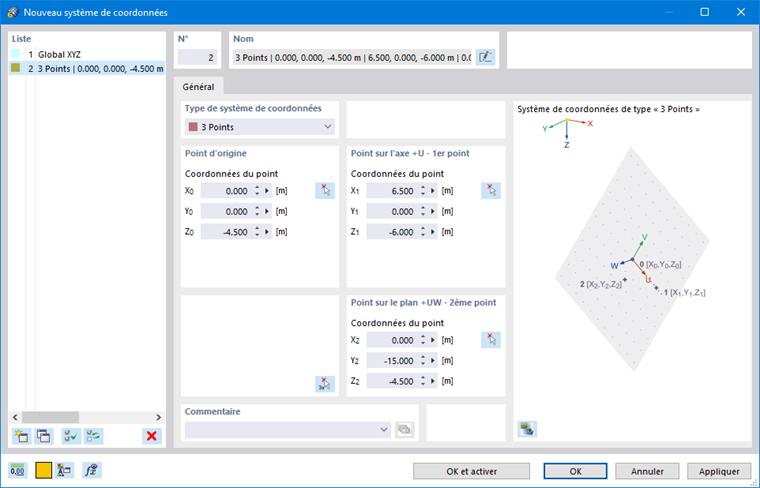

Les axes d'un système de coordonnées défini par l'utilisateur sont appelés U, V et W (voir le graphique dans la boîte de dialogue Nouveau système de coordonnées).
Exemple

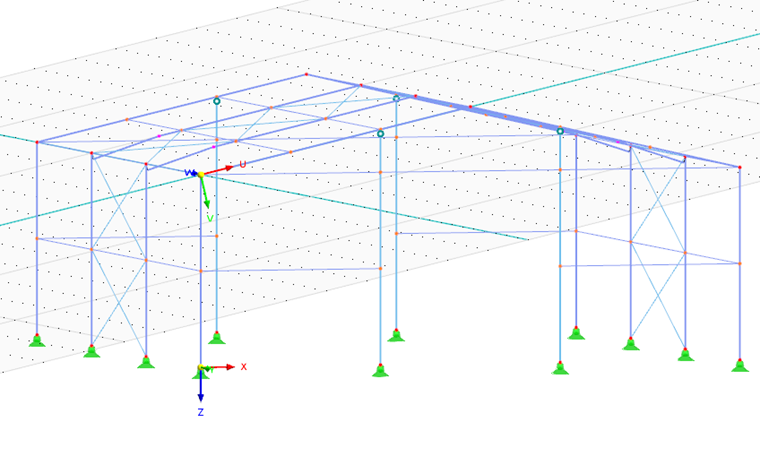

Pour définir un système de coordonnées pour le plan de la toiture, placez le « Point d'origine » dans un coin du portique. Sélectionnez le nœud de faîtage de la poutre de portique correspondante comme « Point sur l'axe +U » et un autre coin de portique sur le même côté de la halle comme « Point sur le plan +UW ».
La grille se réfère aux plans de travail UV, VW et UW où vous pouvez définir de nouveaux objets.
Vous pouvez basculer entre les systèmes de coordonnées dans la liste inférieure gauche de la barre d'outils CAO.
