层

层允许根据特定标准对对象进行结构化管理，以便于显示。其功能与CAD程序中的图层功能类似，用于在图纸中显示或隐藏各个层（“图层”）。可以在层中管理的对象不仅包括节点和杆件等模型对象，还包括尺寸标注或备注等辅助对象。

通过颜色和线型设计，可以为每个层分配特定的显示属性。层也可以被锁定，以防止对象被意外移动或删除。

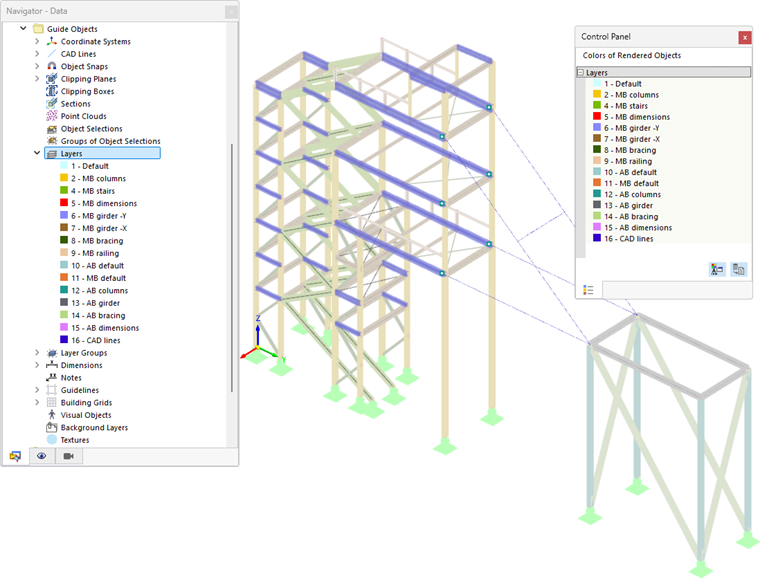

楼梯塔及其附属建筑对象的层

层管理器

层在层管理器中进行管理。您可以在其中创建新层、打开或关闭层的可见性，或锁定层的编辑。

使用以下方法之一打开层管理器：

• 在导航器 - 数据中双击类别辅助对象 → 层下的条目。
• 激活工具栏中的按钮 。
• 使用菜单视图 → 层管理器。

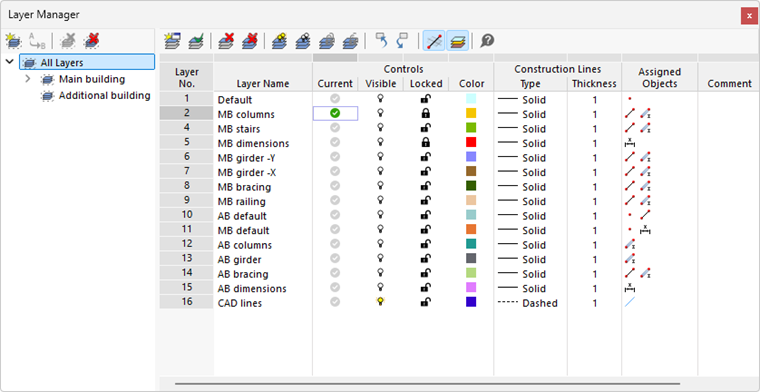

图层管理器

在导航器中，通常只存在“全部层”条目。如果您创建了层组，这些也会被显示。通过子条目可以对层进行有针对性的操作：表格中仅列出所选层组中的层。

表格

表格不仅提供所有层的汇总，还提供显示的控制选项。各列的含义如下：

按钮

层管理器工具栏中的按钮具有以下功能：

按钮	功能
	创建新的层组（参见章节 层组）
	允许重命名选中的层组
	删除选中的层组
	删除所有层组
	创建新层
	将选中的条目设为当前层（替代方法：单击“当前”列）
	删除选中的层
	删除所有层
	启用所有层的可见性
	隐藏所有层
	锁定所有层（对象无法编辑）
	解锁所有层
	允许将表格中标记的对象作为选择显示在图形中
	允许在图形中选中的对象在表格中突出显示
	将不可见的对象以透明方式显示或不显示
	以层的颜色显示对象（参见章节 渲染）

将对象分配给层

要将对象在层中进行管理，您可以按以下步骤操作：

1. 在层管理器中使用按钮 创建一个或多个层。
2. 输入合适的名称并检查预设参数，如颜色或线型表示。
3. 在工作窗口中选择要分配给某个层的对象。
4. 在工具栏的列表中选择相应的层。您也可以在对象属性面板中指定层。

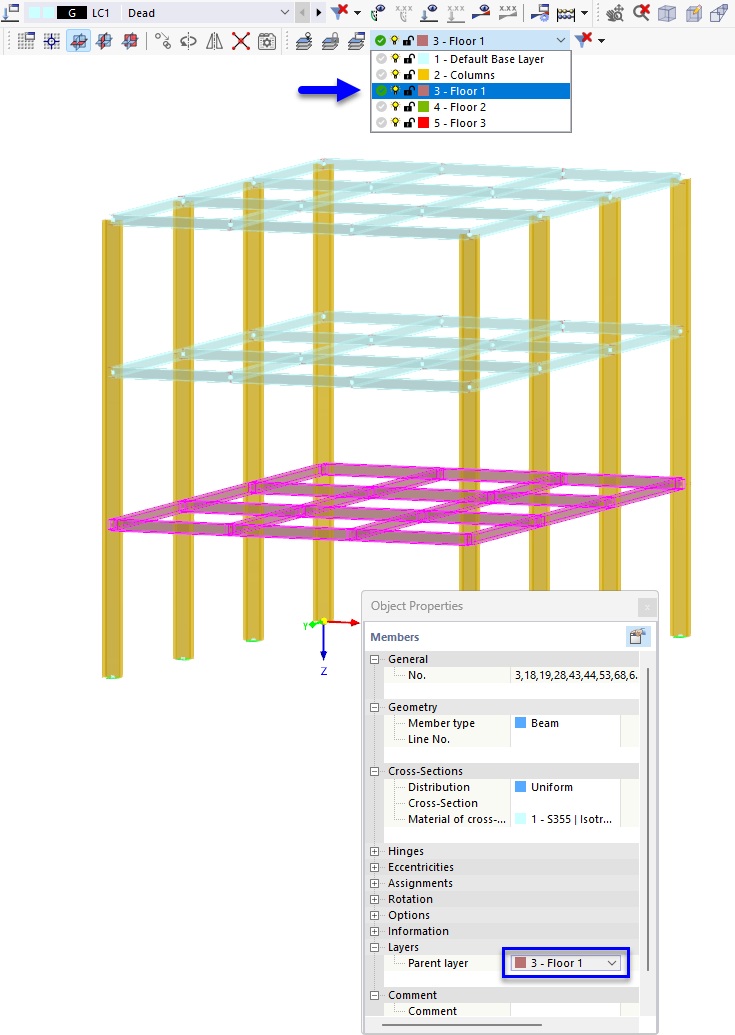

将对象分配给层

已分配的对象在层管理器中使用节点、杆件、尺寸线等符号显示（参见图片 层管理器）。

新对象始终分配给当前层。该层在层管理器中用符号 标记。

工具栏

工作窗口的工具栏中为您提供了一些层设置选项。

工具栏层功能

该字段显示当前层。您可以在列表中选择另一个层并将其设为当前层。该更改会与层管理器同步：该层将获得符号 。

您可以 – 如上所述 – 选择对象并通过列表将其分配给某个特定的层。层名称前的符号显示当前层是可见的还是被锁定的。

按钮具有以下功能：

按钮	功能
	显示或隐藏所选层
	锁定或解锁所选层
	在层管理器中跳转到所选层的行以进行调整

渲染

每个层会自动分配一种颜色。但您也可以调整颜色：

1. 在层管理器的表格中双击一种颜色。
2. 在对话框选择层颜色中设置合适的颜色。

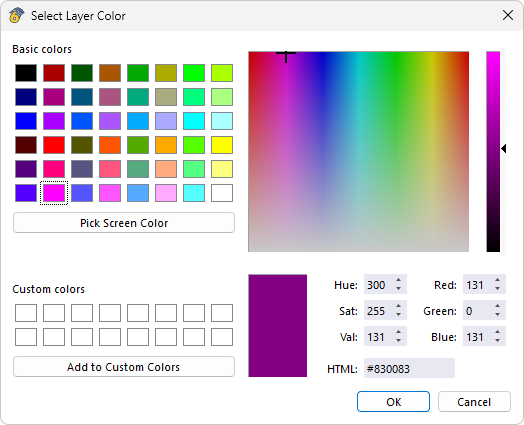

设置图层颜色

为了使对象以层颜色显示，需要进行相应的显示设置。这些颜色可以通过两种方式激活：

• 层管理器工具栏中的按钮 ，用于以材料色或层颜色显示对象
• 导航器 - 显示：类别渲染对象颜色按 → 层

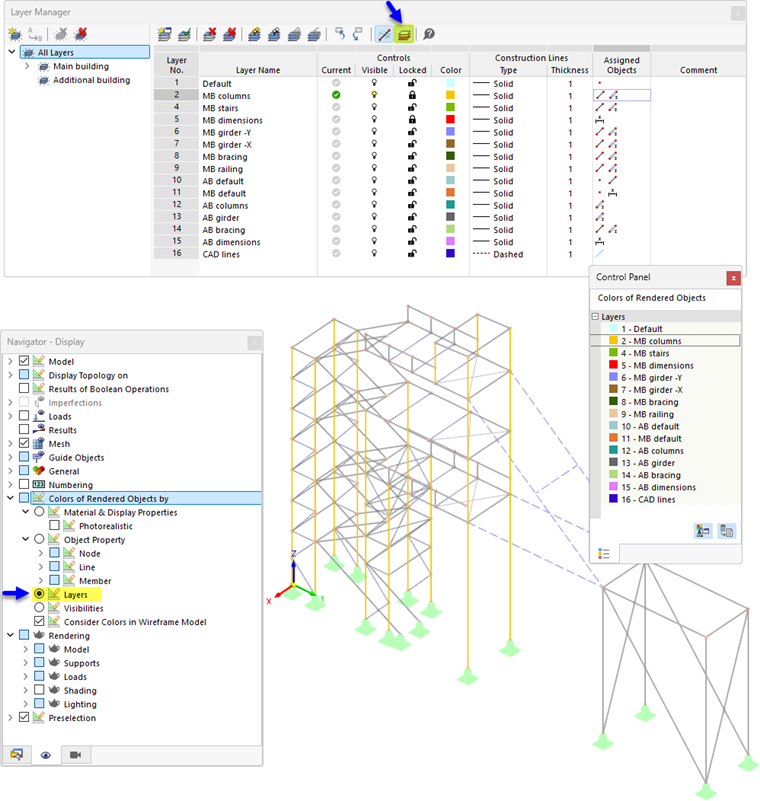

按层的颜色显示对象

在控制面板中，您可以检查每个可见层中分配给对象的颜色。
