I sistemi di coordinate definiti dall'utente consentono un input più semplice delle parti del modello che non giacciono in nessuno dei piani dell'asse globale. Non hanno nulla a che fare con i sistemi di assi delle aste.
L'impostazione predefinita è il sistema di coordinate 'Global XYZ' relativo agli assi globali XYZ e all'origine.
Puoi anche aprire la finestra di dialogo 'Sistema di coordinate' con il pulsante

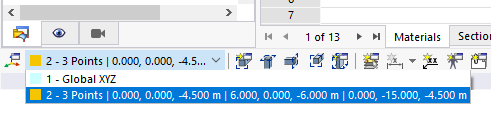

vicino all'elenco dei sistemi di coordinate (vedi l'immagine Selezione del sistema di coordinate ).
Tipo di sistema di coordinate
L'elenco fornisce diverse opzioni per la definizione di un sistema di coordinate:
- Offset XYZ: L'origine del sistema di coordinate globali XYZ è spostata in un altro punto.
- 3 punti: Il sistema di coordinate è definito da tre punti.
- 2 Punti e angolo: Il sistema di coordinate è definito da due punti tramite un piano e un angolo di rotazione.
- Punto e 3 Angolari: Il sistema di coordinate è definito da un punto e tre angoli di rotazione degli assi globali.
Punto di origine
Inserire il punto zero del nuovo sistema di coordinate o definirlo graficamente con il pulsante
.
Punti/Rotazione
Nelle altre sezioni di dialogo, è possibile definire i punti o gli angoli di rotazione, a seconda del tipo di sistema di coordinate. Notare che i tre punti non devono trovarsi su una linea retta.

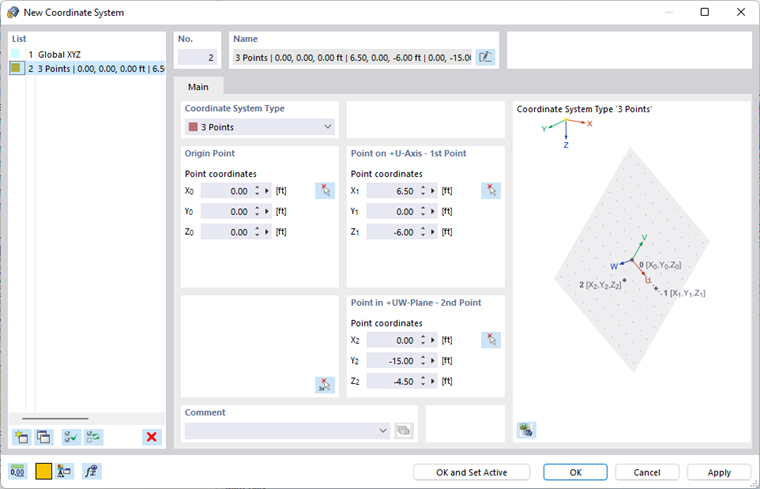

Gli assi di un sistema di coordinate definito dall'utente sono indicati come U , V e W (consultare il grafico nella finestra di dialogo Nuovo sistema di coordinate).
Esempio

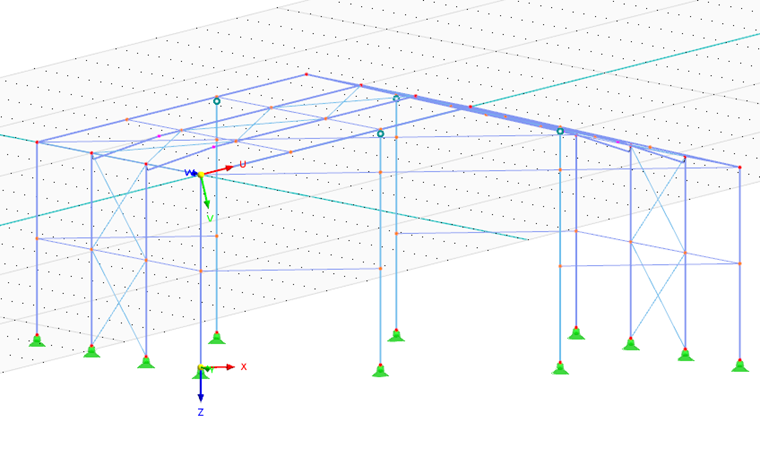

Per definire un sistema di coordinate per il piano della copertura, posizionare il 'Punto di origine' in un angolo del telaio. Selezionare il nodo di colmo della trave del telaio corrispondente come 'Punto sull'asse +U' e un altro angolo del telaio sullo stesso lato del capannone del 'Punto nel piano +UW'.
La griglia si riferisce ai piani di lavoro UV, VW e UW dove è possibile definire nuovi oggetti.
È possibile passare da un sistema di coordinate all'altro nell'elenco in basso a sinistra della barra degli strumenti CAD.
