在“传感器值定义”对话框中，您可以定义传感器类型，并描述传感器值的计算基础以及存在哪些参数。
测量值
该对话框的设计理念基于“值源”概念。列表中有四个选项可供选择：
- 用户自定义 | 单个 （见图 对话框 '传感器值定义'）
- 用户自定义 | 函数 （见图 值源 '用户自定义 | 函数'）

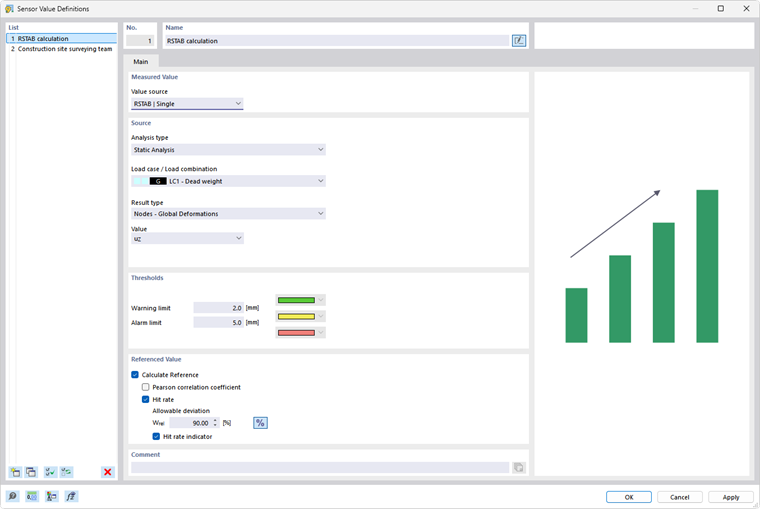

- RSTAB | 单个 （见图 值源 'RSTAB | 单个'）

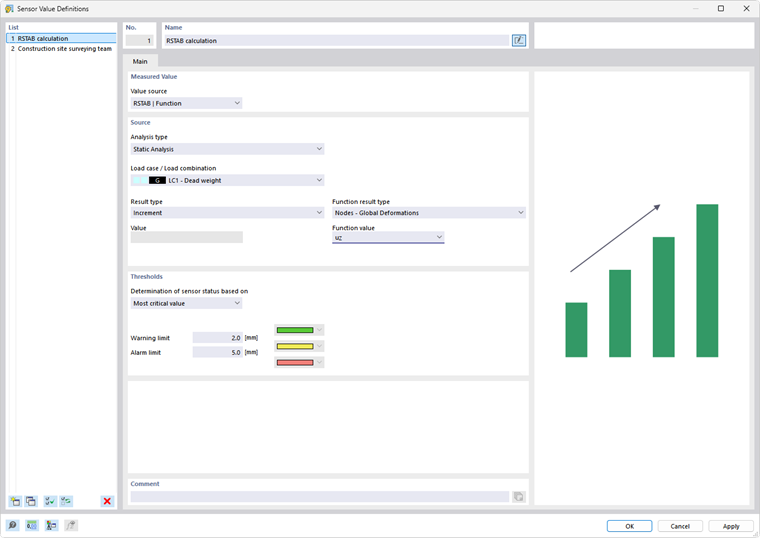

- RSTAB | 函数 （见图 值源 'RSTAB | 函数'）
x值 / y值
对于值源 用户自定义 | 单个 或 用户自定义 | 函数，您可以单独定义测量值的名称和参数。如果存在变形，您可以如上图所示，将值描述为 'uz'，单位设为 'mm'，小数位数设为 '1'。对于噪声源，您可以输入 'Lp' 作为值，'dB' 作为单位。
当您通过参数化函数来提取测量数据时，'符号 | HTML' 和'变量名'的说明将非常有用。
当将值源描述为函数时 - 例如为了描述一个值对时间的依赖性 - 您可以在“x值”和“y值”部分定义图表横坐标和纵坐标的参数。
对于横坐标轴的 x 值，“数据类型”列表提供了一系列选项，可用于涵盖不同的应用情况：
- 双精度浮点数（双精度）
- 日期和时间
- 日期
- 字符串（[https://en.wikipedia.org/wiki/String_(computer_science) 字符串]）
源
对于值源 RSTAB | 单个 或 RSTAB | 函数，您可以指定将哪些 RSTAB 结果用于测量值。
选择“分析类型”（静力分析、模态分析等）以及包含相应结果的“荷载工况”或“荷载组合”。结果组合和设计状况不适用于传感器值定义，因为它们提供的是包络结果。
然后确定“结果类型”（内力、变形、支座反力、应变等）和相关的“值”，例如特定方向的变形或相对于某轴的应变。
当将值源描述为 RSTAB 函数时，您可以使用“结果类型”和“函数结果类型”列表来定义图表的参数。
标准的定义原则与 RSTAB 结果的 计算图表 类似。
阈值
在此部分，您可以定义“警告限值”和“警报限值”的值。相应的范围被分配了对应的颜色：
- 绿色：测量值在可接受范围内。
- 黄色：测量值触发警告。
- 红色：测量值触发警报。
这些颜色用于 测量值 选项卡中的传感器测量状态显示。
如果值源基于一个函数，您可以在列表中指定哪个阈值与“确定传感器状态”相关。
参考值
此部分在值源为“RSTAB | 单个”时显示（见图 值源 'RSTAB | 单个'）。您可以在此处为计算结果定义允许的偏差和测量结果命中率。这对于比较风洞模拟结果与风洞试验结果非常有用。例如，WTG 指南 [1] 根据预测模型的命中率 q 定义了一个评估函数，该函数使用与足够显著的比较值进行对比的“正确”计算结果值。
统计评估的结果显示在 传感器组 对话框中。
