Un asistente para combinaciones le ayuda a superponer casos de carga en combinaciones conforme a la norma. Controla las reglas según las cuales se combinan las acciones en una situación de proyecto .
El asistente para combinaciones se activa automáticamente al crear el modelo (véase la imagen Pestaña 'Complementos' ). También en el diálogo Casos de carga y combinaciones puede activar o desactivar el asistente para combinaciones.

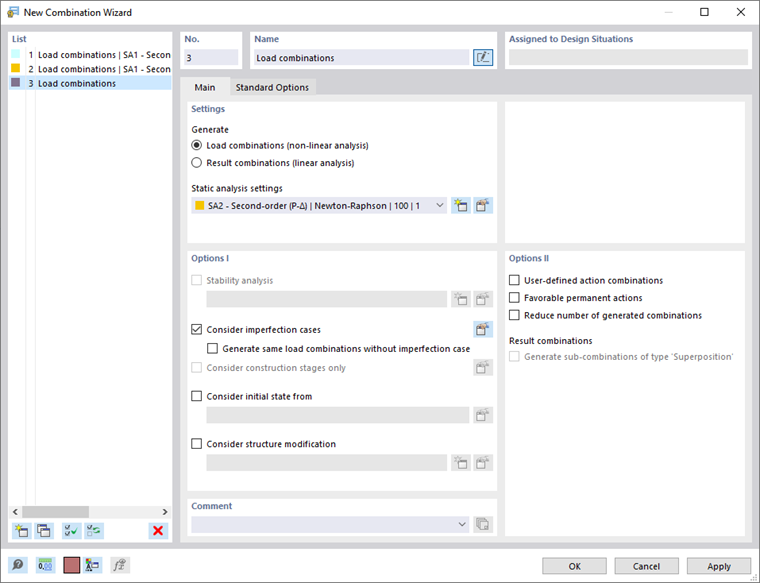

Un asistente para combinaciones administra las especificaciones según las cuales se forman las combinaciones. Puede definir varios asistentes para combinaciones y asignarlos a las situaciones de proyecto.
El 'Nombre' representa una designación corta. Se basa en el tipo de generación y el tipo de análisis.
Base
La pestaña Base administra los datos generales del asistente que está seleccionado en la 'Lista' de la izquierda.
Configuración
Los campos de selección 'Generación de' determinan si se generan combinaciones de cargas o combinaciones de resultados. La generación de combinaciones de cargas está predefinida, ya que los efectos no lineales y los resultados según el análisis de segundo orden solo se capturan correctamente con combinaciones de cargas.
En la lista 'Configuración de análisis estático' puede seleccionar según qué teoría de cálculo se deben analizar las combinaciones (véase el capítulo Configuración de análisis estático).
Opciones I
Si en los datos base del modelo está activado el complemento Estabilidad de la estructura (se requiere licencia), puede considerar las especificaciones para el 'Análisis de estabilidad' en la formación de las combinaciones.
La casilla de verificación 'Considerar casos de imperfecciones' controla si las combinaciones se forman con o sin imperfecciones (véase el capítulo Casos de imperfecciones). Con la opción 'Generar las mismas combinaciones de cargas sin caso de imperfecciones' tiene la posibilidad de generar combinaciones una vez con y una vez sin imperfecciones.
Si activa la casilla de verificación 'Considerar estado inicial', puede seleccionar en la pestaña Estado inicial un caso de carga cuyas deformaciones representen la posición inicial para las combinaciones de cargas generadas. También aquí existe la posibilidad de generar combinaciones tanto con como sin consideración de un estado inicial.
La casilla de verificación 'Modificación estructural' ofrece la posibilidad de considerar en las combinaciones de cargas un ajuste de rigidez o un tratamiento especial de no linealidades (véase el capítulo Modificaciones estructurales).
Opciones II
Si activa la casilla de verificación 'Combinaciones de acciones definidas por el usuario', no se forman combinaciones de acciones (véase el capítulo Combinaciones de acciones). En ese caso, debe combinar las acciones manualmente.
Con la opción 'Acciones permanentes favorables' se distingue en la generación entre acciones permanentes favorables y desfavorables. Se incorporan a la superposición con coeficientes parciales de seguridad específicos. Se generan combinaciones de cargas adicionales.
Con la casilla de verificación 'Reducir el número de combinaciones generadas' se puede limitar en general el número de casos de carga que aparecen en las combinaciones de cargas. Se analiza qué casos de carga proporcionan esfuerzos internos y deformaciones positivos o negativos. A continuación, se agrupan todos los casos de carga de efecto positivo y todos los de efecto negativo. De este modo, en las combinaciones solo se consideran los casos de carga relevantes para los valores máximos o mínimos.
Combinaciones de resultados
En la generación de combinaciones de resultados existe la posibilidad de generar las llamadas combinaciones auxiliares. Esta opción es accesible si en el diálogo 'Casos de carga y combinaciones' en la pestaña Base está marcada la casilla de verificación 'Paréntesis' para combinaciones de resultados.
Además, se pueden generar subcombinaciones del tipo 'Superposición', que identifican los componentes contenidos como combinaciones separadas (véase el capítulo Combinaciones de resultados).
La casilla de verificación Generar como superposición permanente controla si las acciones no permanentes como las sobrecargas de uso se consideran en las combinaciones con el criterio 'Transitorio' o 'Permanente' (véase el capítulo Combinaciones de resultados).
Opciones estándar
La pestaña Opciones estándar administra configuraciones básicas para la superposición de determinadas categorías de acciones.
Las posibilidades de selección están adaptadas a la norma. Para EN 1990, por ejemplo, es posible despreciar determinadas constelaciones si tienen una baja probabilidad de ocurrencia. Así, por ejemplo, con determinadas propiedades del modelo, la carga de nieve puede no considerarse en la acción principal de viento. Si activa una de las opciones, el número de combinaciones generadas se reduce correspondientemente.
Estado inicial
En la pestaña Estado inicial puede seleccionar un caso de carga cuyas deformaciones representen la posición inicial para las combinaciones formadas. De este modo, por ejemplo, se puede considerar la influencia de un pretensado.
La lista en la sección 'Asignado para' ofrece la posibilidad de ajustar el tipo de estado inicial para el caso de carga seleccionado. Las opciones individuales se describen en el capítulo Casos de carga .
