Un assistant de combinaison vous assiste lors de la superposition de cas de charge dans des combinaisons conformes aux normes. Il contrôle les règles selon lesquelles les actions sont combinées dans une situation de projet (voir le chapitre Situations de projet ).
L'assistant de combinaison est activé automatiquement lors de la création du modèle (voir l'image Onglet « Modules complémentaires » ). Il est également possible d'activer ou désactiver l'assistant de combinaison dans la boîte de dialogue Cas de charge et combinaisons .
Un assistant de combinaison gère les paramètres selon lesquels les combinaisons sont créées. Vous pouvez définir plusieurs assistants de combinaison et les assigner aux situations de projet.
Le « Nom » est une brève description. Il est basé sur le type de génération et le type d'analyse.
Base

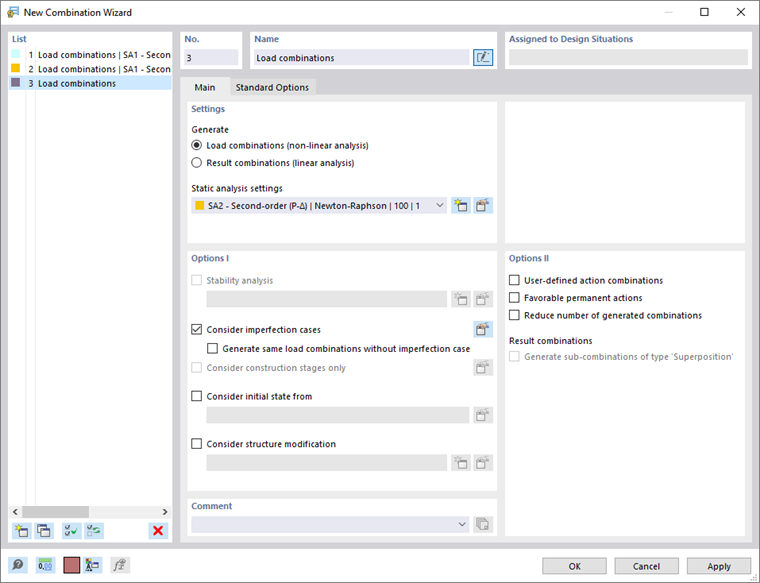

L'onglet Général gère les spécifications générales de l'assistant sélectionné dans la « Liste » à gauche.
Paramètres
Les options {$>Générer' permettent de générer des Combinaisons de charge ou des {%}003378 Combinaisons de résultats]]. La génération des combinaisons de charges est prédéfinie car les effets non linéaires et les résultats selon l'analyse du second ordre ne sont déterminés correctement qu'à l'aide de combinaisons de charges.
Dans la liste 'Paramètres pour l'analyse statique', vous pouvez sélectionner l'analyse selon laquelle les combinaisons doivent être analysées (voir le chapitre {%}003376 Paramètres pour l'analyse statique]]).
Options I
Si le module complémentaire Stabilité de la structure est activé dans les données de base du modèle (licence peut être requise), les spécifications de lanalyse de stabilité' peuvent être prises en compte lors de la création des combinaisons.
La case {$>Considérer les cas d'imperfection' permet de contrôler si les combinaisons sont créées avec ou sans imperfections (voir le chapitre {%}003364 Cas d'imperfection]]). L'option 'Générer les mêmes combinaisons de charges sans cas d'imperfection' vous permet de générer les combinaisons à la fois avec et à la fois sans imperfections.
Si vous cochez la case 'Considérer l'état initial provenant de ', vous pouvez sélectionner un cas de charge dans l'onglet État initial dont les déformations représentent la position initiale pour les combinaisons de charges générées. Il est également possible de générer des combinaisons avec et sans état initial.
La case 'Considérer la modification de la structure' permet de considérer un ajustement de rigidité ou un traitement spécial des non-linéarités dans les combinaisons de charges (voir le chapitre {%}003344 Modifications de structure]]).
Options II
Si vous cochez la case 'Combinaisons d'actions définies par l'utilisateur', aucune combinaison d'actions n'est créée (voir le chapitre {%}003374 Combinaisons d'actions ]]). Vous devez ensuite combiner les actions manuellement.
Avec l'option « Actions permanentes favorables », une distinction est faite entre les actions permanentes agissant favorablement et défavorablement pendant la génération. Elles sont incluses dans la superposition avec des coefficients partiels de sécurité spécifiques. Des combinaisons de charges supplémentaires sont créées.
La case « Réduire le nombre de combinaisons générées » permet de limiter le nombre de cas de charge apparaissant dans les combinaisons de charges. RFEM détermine quels cas de charge génèrent des forces internes et des déformations positifs ou négatifs. Puis, tous les cas de charge agissants positifs ou négatifs sont combinés. Ainsi, les combinaisons ne prennent en compte que les cas de charge pertinents pour les valeurs maximales ou minimales.
Pour les 'combinaisons de résultats', il est possible de créer des sous-combinaisons du type de combinaison 'Superposition' avec les composants contenus (voir le chapitre Combinaisons de résultats ).
Options de la norme

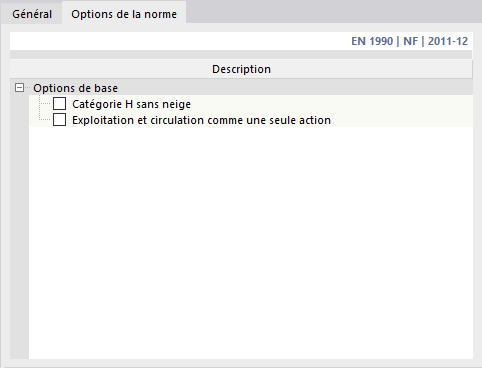

L'onglet Options de la norme gère les paramètres de base pour la superposition de certaines catégories d'action.
Les options sont adaptées à la norme. Pour l'EN 1990, par exemple, il est possible de négliger certaines constellations si leur probabilité d'occurrence est faible. Ainsi, la charge de neige, par exemple, peut être ignorée pour l'action dominante du vent pour certaines propriétés du modèle. Si vous activez l'une des options, le nombre de combinaisons générées sera réduit en conséquence.
État initial

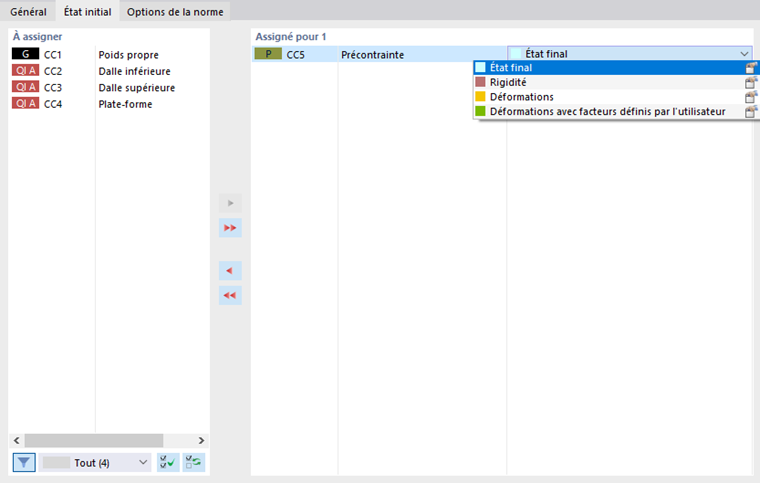

Dans l'onglet État initial , vous pouvez sélectionner un cas de charge dont les déformations représentent la position initiale des combinaisons créées. Ainsi, par exemple, l'influence de la précontrainte peut être prise en compte.
La liste dans la section {$>Assigné pour' permet d'ajuster le type de l'état initial pour le cas de charge sélectionné. Les différentes options sont décrites dans le chapitre Cas de charge .
