Um assistente para combinações auxilia na tarefa de sobrepor casos de carga em combinações de acordo com a norma. Ele controla as regras segundo as quais as ações são combinadas numa Situação de dimensionamento .
O assistente para combinações é ativado automaticamente ao criar o modelo (ver imagem Separador 'Módulos' ). Também pode ativar ou desativar o assistente para combinações no diálogo Casos de carga e combinações .

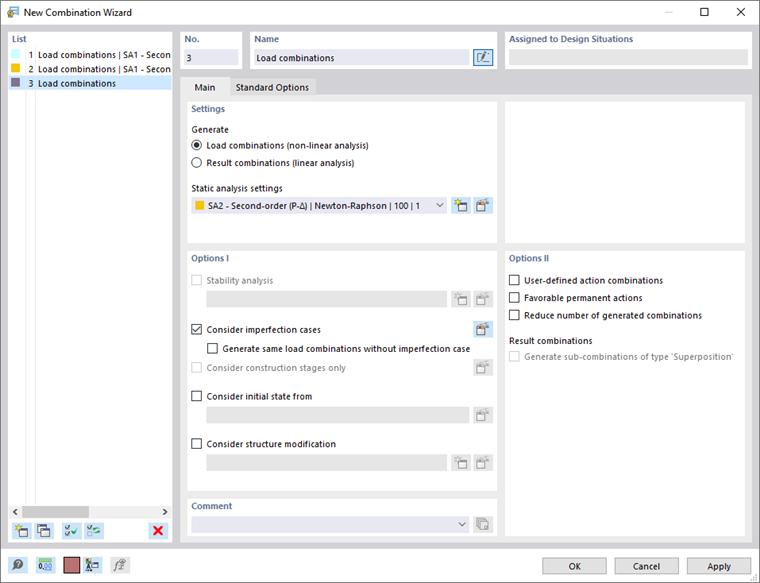

Um assistente para combinações gere as especificações segundo as quais as combinações são formadas. Pode definir vários assistentes para combinações e atribuí-los às situações de dimensionamento.
O 'Nome' representa uma designação abreviada. Baseia-se no tipo de geração e no tipo de análise.
Base
O separador Base gere as informações gerais do assistente selecionado na 'Lista' à esquerda.
Configurações
Os campos de seleção 'Geração de' determinam se são geradas Combinações de cargas ou Combinações de resultados. A geração de combinações de cargas está predefinida, uma vez que efeitos não lineares e resultados segundo análise de segunda ordem apenas são corretamente considerados com combinações de cargas.
Na lista 'Configurações de análise estrutural', pode selecionar a teoria de cálculo segundo a qual as combinações devem ser analisadas (ver capítulo Configurações de análise estrutural).
Opções I
Se o módulo Estabilidade da estrutura estiver ativado nos dados base do modelo (licença necessária), pode considerar as especificações da 'Análise de estabilidade' na formação das combinações.
A caixa de seleção 'Considerar casos de imperfeição' controla se as combinações são formadas com ou sem imperfeições (ver capítulo Casos de imperfeição). Com a opção 'Gerar combinações de cargas iguais sem caso de imperfeição', tem a possibilidade de gerar combinações uma vez com e uma vez sem imperfeições.
Se ativar a caixa de seleção 'Considerar estado inicial', pode selecionar no separador Estado inicial um caso de carga cujas deformações representam a posição inicial para as combinações de cargas geradas. Também aqui existe a possibilidade de gerar combinações tanto com como sem consideração de um estado inicial.
A caixa de seleção 'Modificação de estrutura' oferece a possibilidade de considerar nas combinações de cargas um ajuste de rigidez ou tratamento especial de não linearidades (ver capítulo Modificações de estrutura).
Opções II
Se ativar a caixa de seleção 'Combinações de ações personalizadas', não são formadas combinações de ações (ver capítulo Combinações de ações). Deve então combinar as ações manualmente.
Com a opção 'Ações permanentes favoráveis', é feita uma distinção entre ações permanentes favoráveis e desfavoráveis durante a geração. Estas entram na sobreposição com coeficientes parciais de segurança específicos. São geradas combinações de cargas adicionais.
Com a caixa de seleção 'Reduzir o número de combinações geradas', pode geralmente limitar o número de casos de carga que ocorrem nas combinações de cargas. É analisado quais casos de carga fornecem esforços internos e deformações positivos ou negativos. Em seguida, todos os casos de carga de efeito positivo e todos os de efeito negativo são agrupados. Assim, apenas são considerados nas combinações os casos de carga relevantes para os valores máximos ou mínimos.
Combinações de resultados
Na geração de Combinações de resultados, existe a possibilidade de gerar as chamadas Combinações auxiliares. Esta opção está acessível quando no diálogo 'Casos de carga e combinações' no separador Base a caixa de seleção 'Parênteses' para combinações de resultados está ativada.
Além disso, podem ser geradas subcombinações do tipo 'Sobreposição', que indicam os componentes contidos como combinações separadas (ver capítulo Combinações de resultados).
A caixa de seleção Gerar como sobreposição permanente controla se ações não permanentes, como sobrecargas, são consideradas nas combinações com o critério 'Temporário' ou 'Permanente' (ver capítulo Combinações de resultados).
Opções padrão

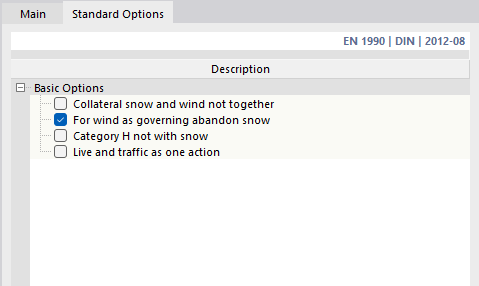

O separador Opções padrão gere configurações básicas para a sobreposição de determinadas categorias de ações.
As opções de seleção estão adaptadas à norma. Para a EN 1990, por exemplo, é possível desprezar determinadas constelações caso tenham uma baixa probabilidade de ocorrência. Assim, por exemplo, em certas propriedades do modelo, a carga de neve pode ser desconsiderada na ação principal vento. Se ativar uma das opções, o número de combinações geradas é correspondentemente reduzido.
Estado inicial

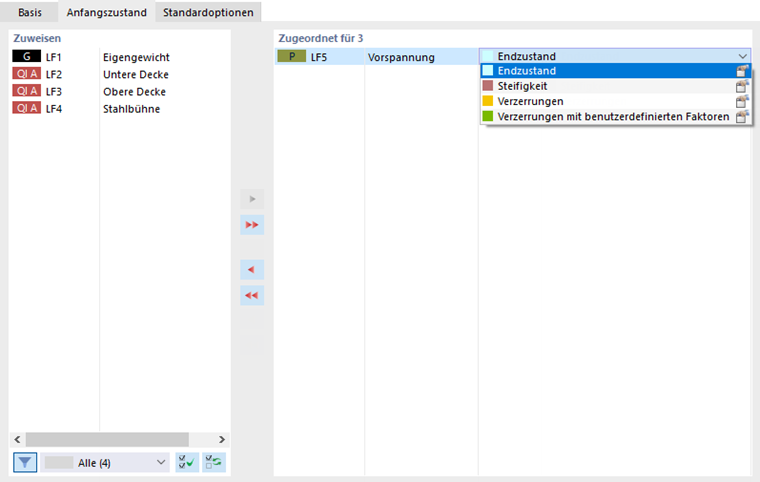

No separador Estado inicial, pode selecionar um caso de carga cujas deformações representam a posição inicial para as combinações formadas. Assim, por exemplo, pode ser considerada a influência de um pré-esforço.
A lista na secção 'Atribuído para' oferece a possibilidade de ajustar o tipo de estado inicial para o caso de carga selecionado. As opções individuais estão descritas no capítulo Casos de carga .
