Generátor kombinací vám pomáhá s úlohou normově správně superponovat zatěžovací stavy do kombinací. Řídí, podle jakých pravidel se účinky kombinují v návrhové situaci .
Generátor kombinací se při vytváření modelu automaticky aktivuje (viz obrázek Karta 'Addony' ). Také v dialogu Zatěžovací stavy a kombinace můžete generátor kombinací zapnout nebo vypnout.

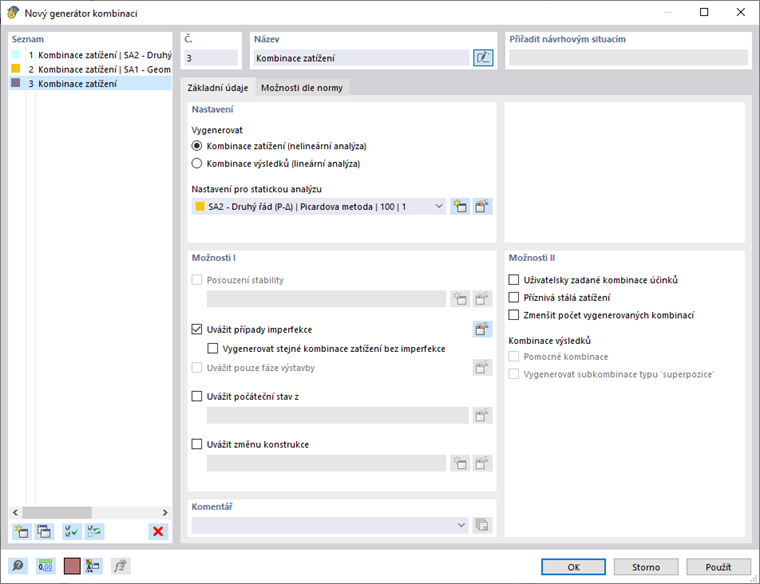

Generátor kombinací spravuje výchozí nastavení, podle kterých se kombinace vytvářejí. Můžete definovat několik generátorů kombinací a přiřadit je návrhovým situacím.
'Název' představuje krátké označení. Vychází z typu generování a typu analýzy.
Základ
Karta Základ spravuje obecné údaje generátoru, který je vybrán v 'Seznamu' vlevo.
Nastavení
Výběrová pole 'Generování z' určují, zda se vytvářejí kombinace zatížení nebo kombinace výsledků. Generování kombinací zatížení je přednastaveno, protože nelineární účinky a výsledky podle teorie II. řádu lze správně zohlednit pouze pomocí kombinací zatížení.
V seznamu 'Nastavení pro statickou analýzu' můžete vybrat, podle jaké teorie výpočtu se mají kombinace analyzovat (viz kapitola Nastavení pro statickou analýzu).
Možnosti I
Pokud je v základních údajích modelu aktivován addon Stabilita konstrukce (vyžadována licence), můžete při vytváření kombinací zohlednit výchozí nastavení pro 'Posouzení stability'.
Zaškrtávací pole 'Zohlednit imperfekce' řídí, zda se kombinace vytvářejí s imperfekcemi nebo bez nich (viz kapitola Stavy imperfekcí). Pomocí možnosti 'Generovat stejné kombinace zatížení bez stavu imperfekcí' máte možnost vytvořit kombinace jednou s imperfekcemi a jednou bez nich.
Pokud aktivujete zaškrtávací pole 'Zohlednit počáteční stav', můžete na kartě Počáteční stav vybrat zatěžovací stav, jehož deformace představují výchozí polohu pro generované kombinace zatížení. I zde existuje možnost generovat kombinace jak se zohledněním počátečního stavu, tak i bez něj.
Zaškrtávací pole 'Změna konstrukce' nabízí možnost zohlednit v kombinacích zatížení úpravu tuhosti nebo zvláštní zpracování nelinearit (viz kapitola Změny konstrukce).
Možnosti II
Pokud aktivujete zaškrtávací pole 'Uživatelsky definované kombinace účinků', nebudou se vytvářet žádné kombinace účinků (viz kapitola Kombinace účinků). Účinky pak musíte kombinovat ručně.
Pomocí možnosti 'Příznivá stálá zatížení' se při generování rozlišuje mezi příznivě a nepříznivě působícími stálými zatíženími. Do superpozice vstupují se specifickými dílčími součiniteli spolehlivosti. Vytvářejí se tak další kombinace zatížení.
Pomocí zaškrtávacího pole 'Snížit počet generovaných kombinací' lze obecně omezit počet zatěžovacích stavů, které se vyskytují v kombinacích zatížení. Zkoumá se, které zatěžovací stavy poskytují kladné nebo záporné vnitřní síly a deformace. Následně se všechny kladně působící a všechny záporně působící zatěžovací stavy shrnou. V kombinacích se tak zohlední pouze ty zatěžovací stavy, které jsou relevantní pro maximální resp. minimální hodnoty.
Kombinace výsledků
Při generování kombinací výsledků existuje možnost vytvářet takzvané pomocné kombinace. Tato možnost je přístupná, pokud je v dialogu 'Zatěžovací stavy a kombinace' na kartě Základ zaškrtnuto políčko 'Závorky' pro kombinace výsledků.
Dále lze generovat dílčí kombinace typu 'Superpozice', které vykazují obsažené složky jako samostatné kombinace (viz kapitola Kombinace výsledků).
Zaškrtávací pole Generovat jako stálou superpozici řídí, zda se nestálá zatížení, jako je užitné zatížení, v kombinacích zohledňují s kritériem působení 'Dočasné' nebo 'Stálé' (viz kapitola Kombinace výsledků).
Standardní možnosti

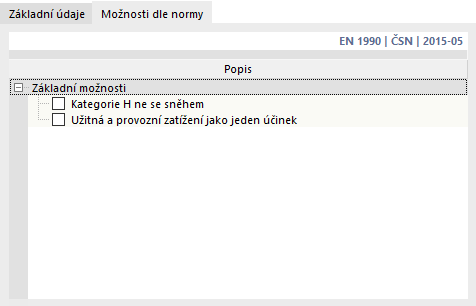

Karta Standardní možnosti spravuje základní nastavení pro superpozici určitých kategorií účinků.
Možnosti výběru jsou přizpůsobeny normě. Například pro EN 1990 je možné zanedbat určité konstelace, pokud mají nízkou pravděpodobnost výskytu. Tak může být například u určitých vlastností modelu zatížení sněhem při vedoucím účinku vítr nezohledněno. Pokud aktivujete jednu z možností, počet generovaných kombinací se odpovídajícím způsobem sníží.
Počáteční stav

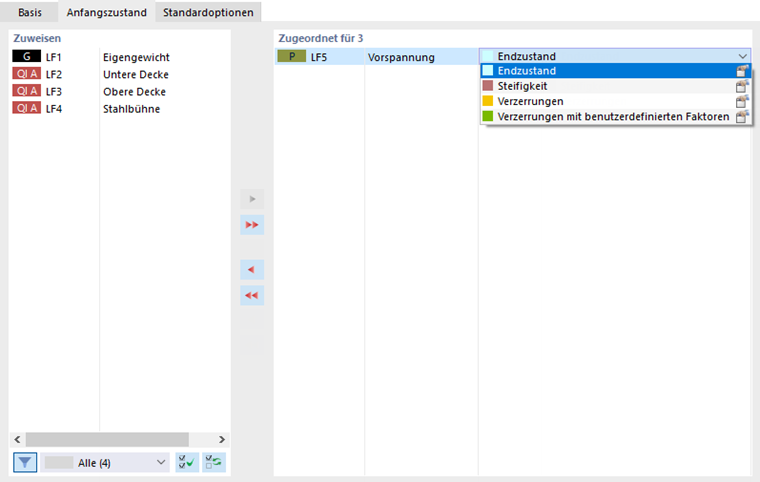

Na kartě Počáteční stav můžete vybrat zatěžovací stav, jehož deformace představují výchozí polohu pro vytvořené kombinace. Lze tak zohlednit například vliv předpětí.
Seznam v části 'Přiřazeno pro' nabízí možnost přizpůsobit typ počátečního stavu pro vybraný zatěžovací stav. Jednotlivé možnosti jsou popsány v kapitole Zatěžovací stavy .
