Questo manuale descrive il componente aggiuntivo 'Progettazione del legno' per i programmi RFEM 6 e RSTAB 9. Poiché l'inserimento e le funzioni della progettazione del legno sono identiche in entrambi i programmi, la descrizione del componente aggiuntivo in questo manuale è fornita solo per RFEM 6. Le spiegazioni per le aste valgono anche per la progettazione del legno in RSTAB 9.

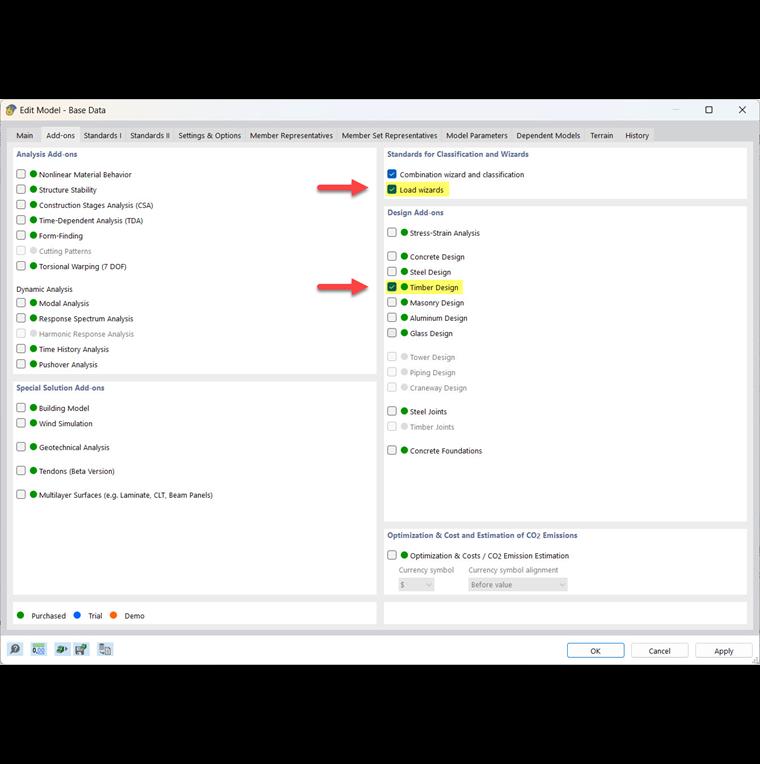

È possibile attivare o disattivare l'uso del componente aggiuntivo di progettazione nella scheda Componenti aggiuntivi delle informazioni di base del modello.
Un punto verde accanto al nome del componente aggiuntivo indica che attualmente hai una licenza per esso. Un punto arancione o blu indica che l'uso del componente aggiuntivo è disponibile solo in modalità demo o come parte della versione di prova, e il suo ambito funzionale è limitato.

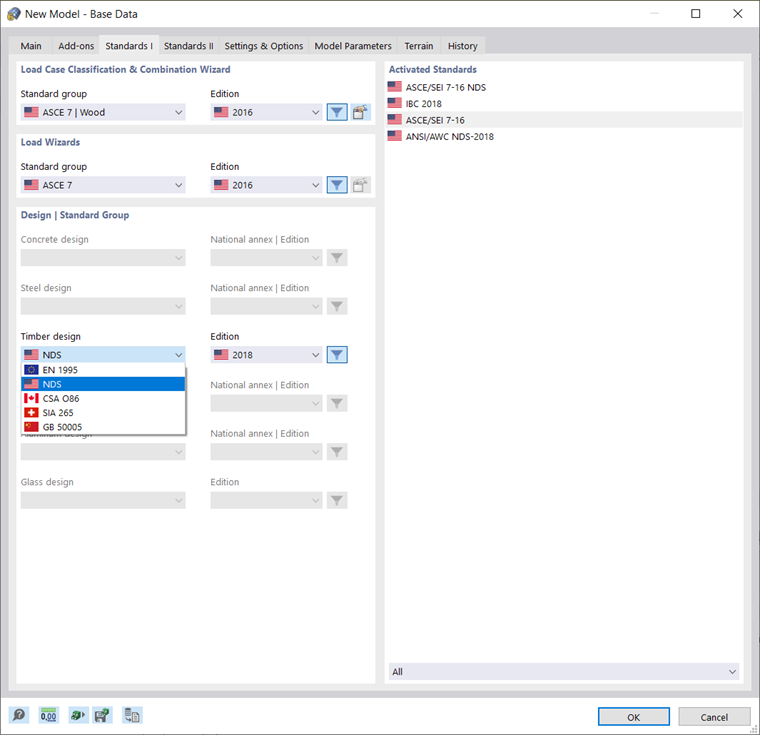

Nella scheda Norme I delle informazioni di base, è possibile selezionare la norma utilizzata per la progettazione del legno (vedi anche il capitolo Norme I del manuale RFEM). I dialoghi di input della progettazione del legno vengono automaticamente adattati alla norma selezionata.
Le norme di progettazione attualmente disponibili e un sommario dell'ambito funzionale possono essere trovati nella descrizione del prodotto Progettazione del legno. La lista seguente fornisce una panoramica degli elementi che attualmente possono essere progettati per ciascuna norma.
| Norma | Aste | Superfici | CLT | Materiali in legno | Spessore grande I | Spessore grande II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | - | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abbreviazione | Descrizione |
|---|---|
| XX | Progettazione a freddo e a caldo. Progettazione a freddo per tutte le tipologie di sezioni consentite. Progettazione a caldo per aste solo per sezioni rettangolari e circolari. |
| XX* | Progettazione a freddo e a caldo attualmente solo per superfici. |
| X | Solo progettazione a freddo. |
Dopo l'attivazione del componente aggiuntivo e la selezione della norma di progettazione, l'interfaccia utente in RFEM viene ampliata con nuove voci nel navigatore, nelle tabelle e nei dialoghi. Questi sono completamente integrati nell'interfaccia utente di RFEM.

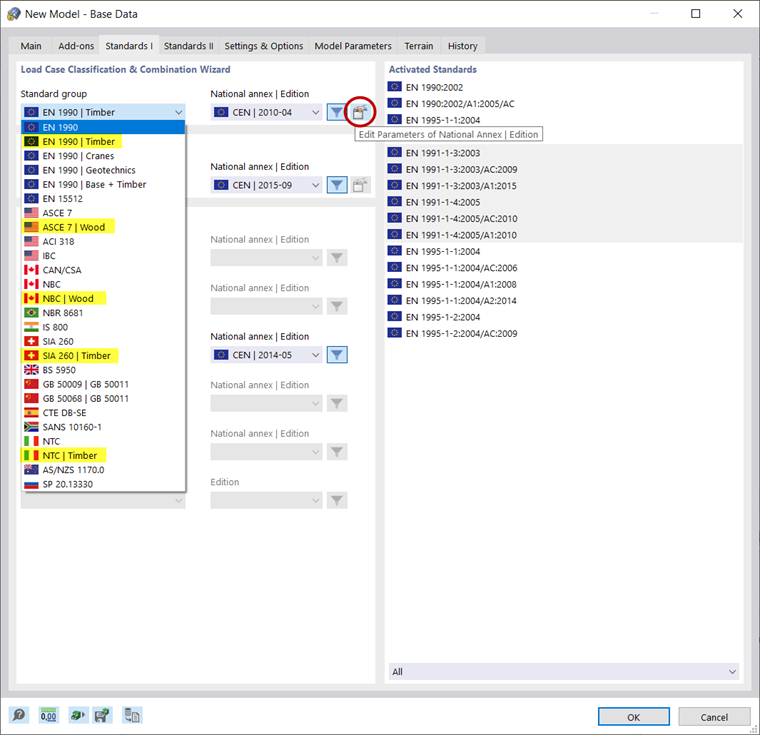

Importante per la progettazione del legno è la selezione del gruppo di norme appropriato nel 'Classificazione dei carichi e assistente combinazione di carichi'. Qui, per quanto riguarda le verifiche di serviceabilità, deve sempre essere selezionata la norma con l'aggiunta corrispondente Legno.

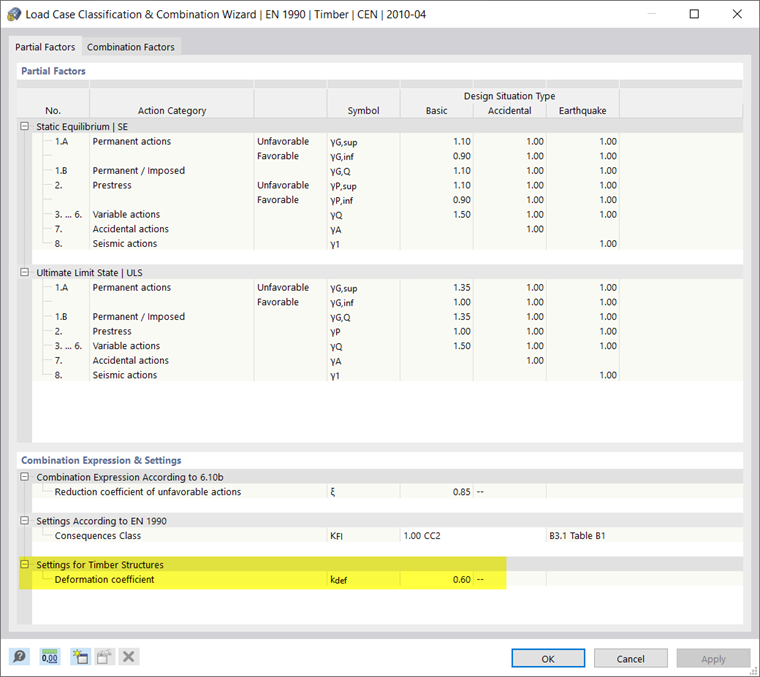

Il coefficiente di scorrimento kdef per le verifiche di serviceabilità può essere adattato nei parametri dell'appendice nazionale o dell'output. Questo dialogo è accessibile con il pulsante
.
