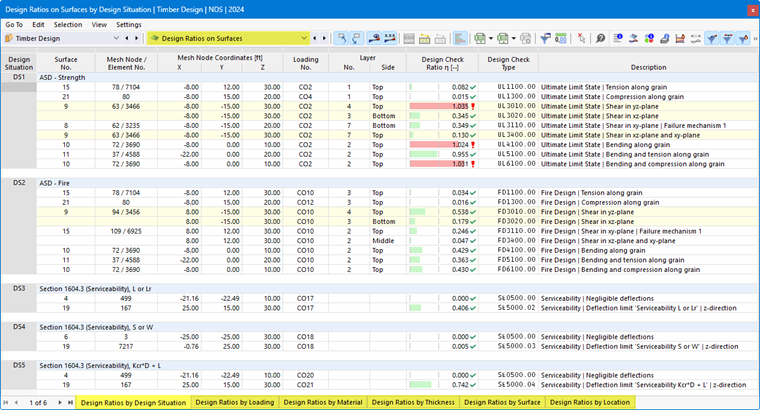

Le tabelle dei risultati della categoria Tassi di lavoro sulle superfici contengono i dati dei risultati delle verifiche condotte con i rispettivi tassi di lavoro.
I risultati sulle superfici sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà della superficie (materiali, spessori)
- Oggetti (superfici, nodi della mesh EF)
Superficie n.
Per ogni criterio di verifica, viene indicato il numero della superficie che presenta il tasso di lavoro maggiore.
Nodo mesh / Elemento n.
Viene indicato il numero del nodo della mesh EF per il quale è stato determinato il tasso di lavoro massimo. Un secondo numero designa l'elemento finito adiacente al nodo EF, nel caso in cui siano presenti sollecitazioni rilevanti per la verifica diverse.
Coordinate nodo mesh
Nelle tre colonne vengono indicate le coordinate globali X, Y e Z dei nodi della mesh EF.
Situazione di progetto
Questa colonna indica i numeri delle Situazioni di progetto per le quali sono disponibili i singoli tassi di lavoro.
Carico
Vengono indicati i numeri delle combinazioni di carico o delle combinazioni di risultati che sono determinanti per le rispettive verifiche.
Lato strato
Le tensioni vengono esaminate per le seguenti posizioni della sezione trasversale della superficie:
- Superiore
- Centro
- Inferiore
È possibile attivare e disattivare la visualizzazione degli assi della superficie tramite la voce Sistemi di assi locali delle superfici On/Off nel menu contestuale della superficie. In alternativa, utilizzare il 'Navigatore - Visualizza' (Modello → Oggetti base → Superfici → Sistemi di assi superficie x, y, z).
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la Norma. Il grado del rispettivo tasso di lavoro è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è contrassegnata da un codice con numero. Ad esempio, le verifiche della capacità massima secondo Eurocodice sono contrassegnate dal codice 'UL', le verifiche allo stato limite di esercizio dal codice 'SE'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
Questa colonna può essere attivata nel Gestore tabelle dei risultati. Fornisce le equazioni della norma in base alle quali vengono eseguite le verifiche.
Descrizione
Ogni verifica è spiegata da una breve descrizione con riferimento al capitolo della norma.
I Dettagli della verifica per un determinato tasso di lavoro possono essere visualizzati tramite il pulsante
o facendo doppio clic sulla riga.
Filtrare i risultati
Nel capitolo Tassi di lavoro sulle aste è descritto come filtrare i risultati per stato limite e per tasso di lavoro.
