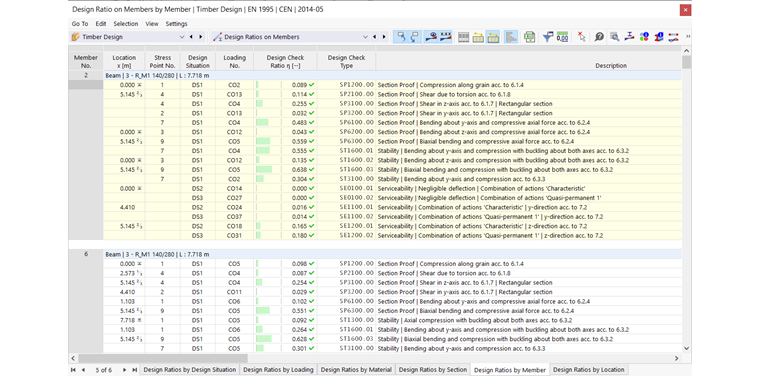

Le tabelle dei risultati della categoria Tassi di lavoro sulle aste contengono i dati dei risultati delle verifiche eseguite con i rispettivi tassi di lavoro.
I risultati delle aste sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà dell'asta (materiali, sezioni)
- Oggetti (set di aste, aste, posizioni x dell'asta)
Set di aste n. / Asta n.
Per ogni criterio di verifica, viene indicato il numero del set di aste (se progettato) e dell'asta che presenta il tasso di lavoro maggiore.
Posizione x
Viene indicata la posizione x nell'asta per la quale è stato determinato il tasso di lavoro massimo. Le seguenti posizioni x sono rilevanti per l'output tabellare:
- Nodo iniziale e finale
- Punti di divisione interni dell'asta (se definiti)
- Divisione delle aste secondo le Impostazioni mesh per le aste
- Valori estremi delle forze interne
Punto di tensione n.
La progettazione viene eseguita nei cosiddetti punti di tensione della sezione. Queste posizioni sono definite dalle coordinate delle distanze del baricentro. Tutti i profili standard della libreria sono dotati di punti di tensione nelle posizioni rilevanti per la progettazione.
È possibile controllare i punti di tensione nella finestra di dialogo delle informazioni sulla sezione. A tale scopo, fare clic sul pulsante
nella barra degli strumenti della tabella. Nella scheda 'Punti di tensione' della finestra di dialogo Info, i punti di tensione sono elencati con le loro coordinate e visualizzati sulla sezione (vedere la sezione Punti di tensione nel manuale RFEM).
Situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per le quali sono disponibili i singoli tassi di lavoro.
Carico
Sono indicati i numeri delle combinazioni di carico o delle combinazioni di risultati che sono determinanti per le rispettive verifiche.
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la normativa. Il grado del rispettivo tasso di lavoro è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è identificata da una sigla con un numero. Ad esempio, le verifiche della sezione secondo Eurocodice hanno la sigla 'SP', le verifiche di stabilità la sigla 'ST' e le verifiche dello stato limite di esercizio la sigla 'SE'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
Questa colonna può essere attivata nel Gestore tabelle dei risultati. Fornisce le equazioni della normativa in base alle quali vengono eseguite le verifiche.
Descrizione
Ogni verifica è illustrata da una breve descrizione con riferimento al capitolo della normativa.
I dettagli di verifica per un tasso di lavoro specifico possono essere visualizzati tramite il pulsante
o facendo doppio clic sulla riga.
Filtrare i risultati per stato limite

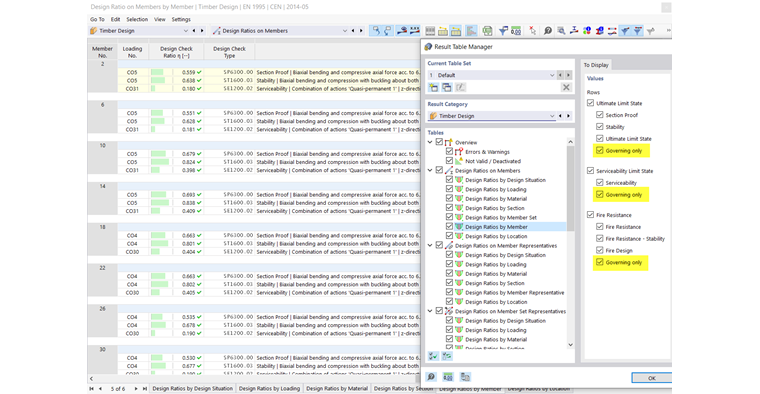

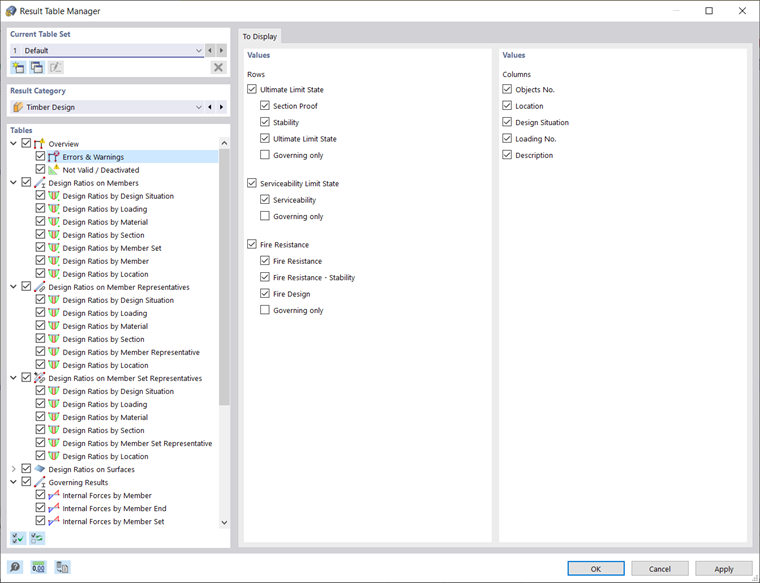

Se nella tabella devono essere visualizzati solo i risultati per determinati stati limite o tipi di verifica, impostare i filtri corrispondenti nel Gestore tabelle dei risultati. Ad esempio, è possibile visualizzare solo i risultati per le verifiche di stabilità disattivando tutte le 'righe' ad eccezione della Stabilità.
Anche i pulsanti nella barra degli strumenti della tabella offrono la possibilità di mostrare o nascondere rapidamente i risultati di determinati stati limite. Sono accessibili quando sono disponibili le verifiche per gli stati limite corrispondenti.
|
Mostra o nasconde i risultati per lo stato limite ultimo |
|
Mostra o nasconde i risultati per lo stato limite di esercizio |
|
Mostra o nasconde i risultati per le verifiche della resistenza al fuoco |
Filtrare i risultati per tasso di lavoro
L'elenco a destra nella barra degli strumenti della tabella offre la possibilità di filtrare le tabelle in base al grado di tasso di lavoro. Con l'opzione Max, viene emessa solo la verifica determinante per ogni oggetto.
È anche possibile utilizzare un criterio di filtro definito dall'utente. A tale scopo, utilizzare l'opzione Definisci nell'elenco. Si apre la finestra di dialogo Gestore tabelle dei risultati con la scheda Criteri - Valori. Definire la condizione - ad esempio, per visualizzare solo i tassi di lavoro superiori a un determinato valore.
Il capitolo Filtrare le tabelle dei risultati del manuale RFEM descrive come definire le condizioni per i valori della tabella.
Ottimizza sezione
Se le verifiche per una sezione non sono soddisfatte, è possibile far ottimizzare la sezione dal programma. Verrà cercata la sezione più piccola possibile all'interno della stessa serie di sezioni che soddisfa i requisiti. Procedere come segue:
- Impostare la categoria della tabella Dati di input per la progettazione in acciaio.
- Passare alla tabella Sezioni.
- Fare clic nella cella corrispondente della colonna della tabella Usa sezione diversa per la progettazione.
- Aprire l'elenco e selezionare l'opzione Ottimizza (vedere l'immagine Ottimizza sezione).
