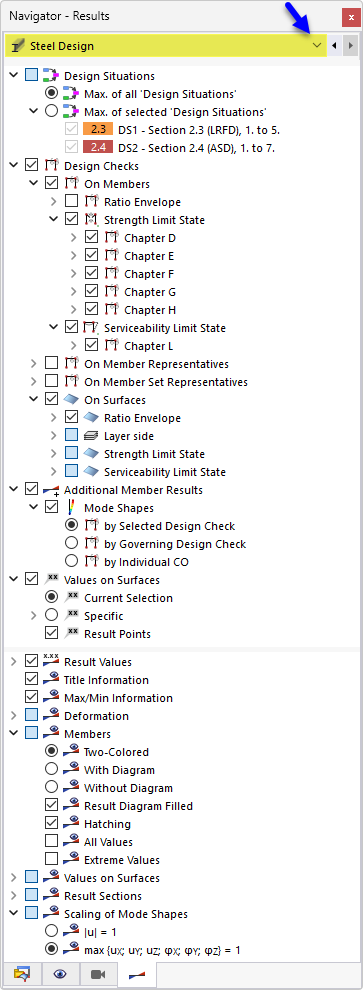

La valutazione e anche la documentazione dei risultati del dimensionamento avvengono prevalentemente in forma grafica. Per la rappresentazione dei diversi tipi di risultati sul modello, il Navigatore dei risultati è adattato al modulo aggiuntivo di dimensionamento. Le verifiche in acciaio sono gestite nel tipo di risultato Dimensionamento acciaio nella lista del navigatore.
Ulteriori impostazioni per il tipo di visualizzazione si trovano nella parte inferiore del navigatore dei risultati. Qui è possibile, ad esempio, mostrare o nascondere i valori dei risultati, le informazioni sui titoli o le informazioni sui valori max/min. Nella sezione 'Aste' è possibile fare ulteriori specifiche sul tipo di visualizzazione degli andamenti dei risultati e sui valori mostrati.
Nella categoria Situazioni di dimensionamento si può stabilire se visualizzare i risultati massimi da tutte le situazioni di dimensionamento (l'"involucro") o i valori massimi delle situazioni di dimensionamento selezionate.
Nella categoria Verifiche si seleziona il tipo di risultato per aste o superfici. È possibile effettuare una selezione multipla; questi risultati vengono quindi mostrati contemporaneamente sul modello (vedi immagine Risultati grafici delle verifiche acciaio).
Nella finestra di lavoro si hanno le stesse opzioni di selezione e valutazione che per l'analisi statica. Ad esempio, è possibile visualizzare Sezioni di risultato per le superfici.
Pannello di controllo
Anche il Pannello di controllo è adattato ai risultati del dimensionamento acciaio. Lì, è possibile modificare i colori degli andamenti dei risultati per i singoli tipi di verifica. Questo può essere necessario quando vengono visualizzati più tipi di risultato contemporaneamente.

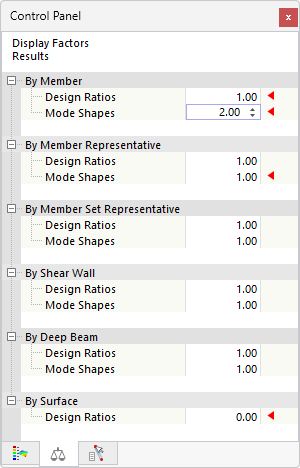

Inoltre, nel pannello di controllo – come già noto dall'analisi statica – è possibile scalare i fattori degli andamenti dei risultati o stabilire oggetti per la visualizzazione dei risultati.
Nei capitoli seguenti sono descritti i tipi di risultato del modulo aggiuntivo di dimensionamento.
