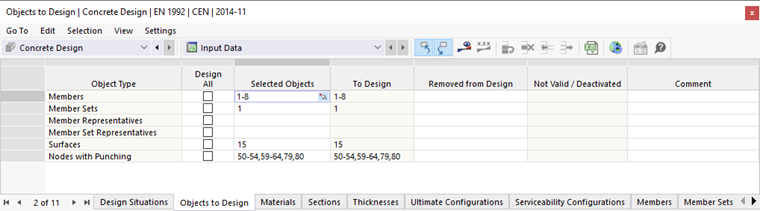

En la tabla Objetos a dimensionar se enumeran todos los 'tipos de objetos' presentes en el modelo, que son aptos para el diseño de hormigón, fila por fila:
- Barras
- Conjuntos de barras
- Representantes de barra
- Representantes de conjuntos de barras
- Superficies (solo RFEM)
- Nudos con punzonamiento (solo RFEM)
Seleccionar objetos para el diseño
El cuadro de control en la columna 'Dimensionar todo' permite seleccionar rápidamente todos los objetos disponibles para el diseño. Esto bloquea la entrada en la columna 'Objetos seleccionados' y automáticamente se seleccionan todos los números de todos los tipos de objetos, por ejemplo, todas las barras o todas las superficies.
Alternativamente, puede definir manualmente qué objetos se investigarán en el diseño. Para ello, desactive el cuadro de control 'Dimensionar todo' y luego ingrese los números de los objetos relevantes en la columna 'Objetos seleccionados'. A través del botón
al final de la celda también puede seleccionar los objetos gráficamente.
Objetos no válidos o desactivados
Las columnas 'Para dimensionar' y 'No válido / desactivado' se rellenan automáticamente. De este modo, se reconocen todas las barras de un material no adecuado para diseño de hormigón (acero, madera) o sección transversal (perfil laminado) y se desactivan para el diseño. Asimismo, se desactivan todas las barras que se dimensionan como conjuntos de barras (ver capítulo Conjuntos de barras).
Eliminar objetos del diseño
Si desea excluir un objeto (válido) del diseño, ingrese su número en la columna 'Eliminado del diseño'. La columna 'Para dimensionar' indicará todos los objetos para los cuales se realiza un diseño.
