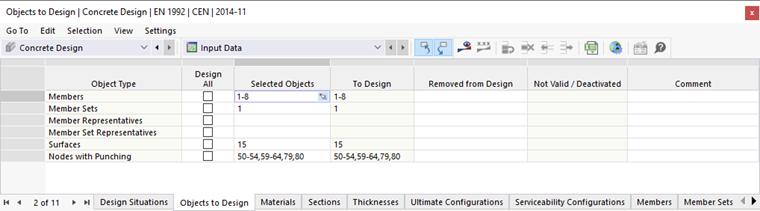

Nella tabella Oggetti da dimensionare vengono elencati in riga tutti i 'tipi di oggetto' presenti nel modello che sono idonei per il dimensionamento del cemento:
- Aste
- Set di aste
- Rappresentanti di aste
- Rappresentanti di set di aste
- Superfici (solo RFEM)
- Nodi con punzonatura (solo RFEM)
Selezione degli oggetti per il dimensionamento
Il campo di controllo nella colonna 'Dimensionare tutti' consente di selezionare rapidamente tutti gli oggetti disponibili per il dimensionamento. In questo modo, l'immissione nella colonna 'Oggetti selezionati' viene bloccata e vengono automaticamente selezionati tutti i numeri di tutti gli oggetti del tipo di oggetto, ad esempio tutte le aste o tutte le superfici.
In alternativa, è possibile definire manualmente quali oggetti devono essere inseriti nel dimensionamento. A tal fine, disattivare il campo di controllo 'Dimensionare tutti' e inserire i numeri degli oggetti rilevanti nella colonna 'Oggetti selezionati'. Tramite il pulsante
alla fine della cella è possibile anche selezionare gli oggetti graficamente.
Oggetti non validi o disattivati
Le colonne 'Da dimensionare' e 'Non valido/disattivato' vengono compilate automaticamente. Vengono così riconosciute e disattivate per il dimensionamento tutte le aste di un materiale (acciaio, legno) o sezione (profilo laminato) non idonei per il dimensionamento del cemento. Allo stesso modo, vengono disattivate tutte le aste che vengono dimensionate come set di aste (vedi capitolo Set di aste).
Rimozione degli oggetti dal dimensionamento
Se si desidera escludere un oggetto (valido) dal dimensionamento, inserire il suo numero nella colonna 'Rimosso dal dimensionamento'. La colonna 'Da dimensionare' indicherà quindi tutti gli oggetti per i quali viene eseguito un dimensionamento.
