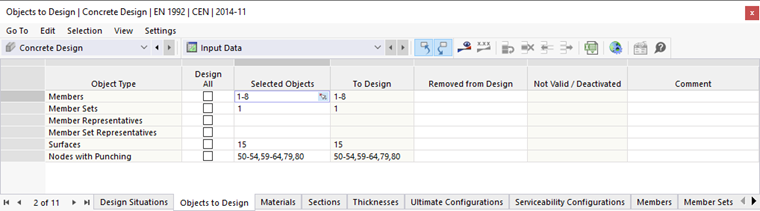

W tabeli Obiekty do projektowania wymienione są wszystkie 'typy obiektów' obecne w modelu, które nadają się do projektowania z betonu, wiersz po wierszu:
- Pręty
- Zestawy prętów
- Reprezentanci prętów
- Reprezentanci zestawów prętów
- Powierzchnie (tylko RFEM)
- Węzły z przebiciem (tylko RFEM)
Wybierz obiekty do projektowania
Pole kontrolne w kolumnie 'Projektować wszystkie' pozwala szybko wybrać wszystkie dostępne obiekty do projektowania. W ten sposób zostaje zablokowane wprowadzanie danych w kolumnie 'Wybrane obiekty', a automatycznie wybierane są wszystkie numery wszystkich obiektów danego typu, na przykład wszystkie pręty lub wszystkie powierzchnie.
Alternatywnie można ręcznie określić, które obiekty mają być analizowane podczas projektowania. Aby to zrobić, należy wyłączyć pole kontrolne 'Projektować wszystkie' i wprowadzić numery odpowiednich obiektów w kolumnie 'Wybrane obiekty'. Za pomocą przycisku
na końcu komórki można również graficznie wybrać obiekty.
Nieprawidłowe lub wyłączone obiekty
Kolumny 'Do projektowania' i 'Nieprawidłowe / wyłączone' są automatycznie wypełniane. W ten sposób zostają rozpoznane i wyłączone do projektowania wszystkie pręty z materiałów nieodpowiednich do projektowania z betonu (stal, drewno) lub o nieodpowiednich przekrojach (profil walcowany). Podobnie wyłączone są wszystkie pręty, które będą projektowane jako zestawy prętów (patrz rozdział Zestawy prętów).
Usuń obiekty z projektowania
Jeśli chcesz wykluczyć (ważny) obiekt z projektowania, wprowadź jego numer w kolumnie 'Usunięte z projektowania'. Kolumna 'Do projektowania' podaje wtedy wszystkie obiekty, dla których zostanie przeprowadzone projektowanie.
