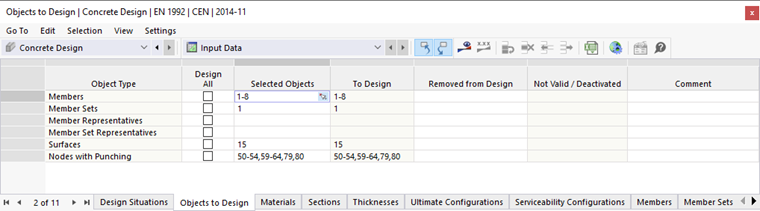

Na tabela Objetos a serem dimensionados, todos os 'tipos de objeto' presentes no modelo que são adequados para o dimensionamento em concreto são listados linha por linha:
- Barras
- Conjuntos de barras
- Representantes de barra
- Representantes de conjunto de barras
- Superfícies (apenas RFEM)
- Nós com punção (apenas RFEM)
Selecionar objetos para dimensionamento
A caixa de seleção na coluna 'Dimensionar todos' permite selecionar rapidamente todos os objetos disponíveis para o dimensionamento. Isso bloqueia a entrada na coluna 'Objetos selecionados', e todos os números de todos os tipos de objeto são automaticamente selecionados, por exemplo, todas as barras ou todas as superfícies.
Alternativamente, você pode definir manualmente quais objetos serão analisados no dimensionamento. Para isso, desative a caixa de seleção 'Dimensionar todos' e insira os números dos objetos relevantes na coluna 'Objetos selecionados'. Através do botão
no final da célula, você também pode selecionar graficamente os objetos.
Objetos inválidos ou desativados
As colunas 'A dimensionar' e 'Inválido / desativado' são preenchidas automaticamente. Assim, todas as barras de um material inadequado para dimensionamento em concreto (aço, madeira) ou perfil (perfil laminado) são identificadas e desativadas para dimensionamento. Da mesma forma, todas as barras são desativadas que serão dimensionadas como conjunto de barras (ver capítulo Conjuntos de barras).
Remover objetos do dimensionamento
Se você quiser excluir um objeto (válido) do dimensionamento, insira seu número na coluna 'Removido do dimensionamento'. A coluna 'A dimensionar' indica então todos os objetos para os quais um dimensionamento será realizado.
