Configuraciones de cálculo

Los ajustes para las comprobaciones se gestionan en las configuraciones de cálculo. Estás en el manual # extbookmark |imagen026561|Núm. De norma que ha definido para el cálculo del hormigón. Por ejemplo, para EN 1992, las comprobaciones en el estado límite último (ELU), el estado límite de servicio (SLS) y la protección contra incendios son relevantes, para ACI 318 las comprobaciones de resistencia, capacidad de servicio y sismos. La configuración específica de la norma se presenta en las subsecciones.

Si ha especificado objetos para el diseño para el complemento 'Diseño de hormigón ', se muestran dos o más configuraciones en la categoría del navegador' Diseño de hormigón '. Para EN 1992, estas son las configuraciones para el estado límite último y el estado límite de servicio, para ACI 318 las configuraciones para la resistencia y el estado límite de servicio.

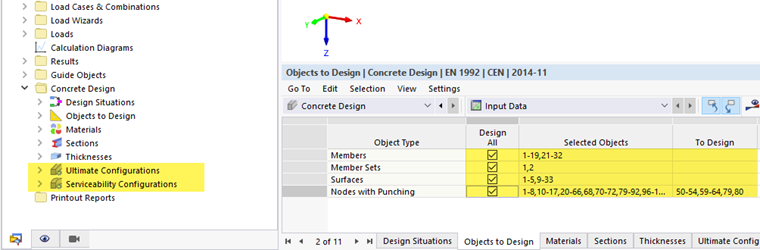

01 Configuraciones de cálculo en la categoría del navegador "Cálculo de hormigón"

Si no se han seleccionado objetos para el diseño del complemento, no hay entradas para las configuraciones en el navegador.

02 Faltan configuraciones de diseño cuando no hay objetos para el diseño

Editar configuración

En el caso de un nuevo modelo con cálculo de hormigón activado, se prefija una configuración para el cálculo último o de resistencia y otra para el estado límite de servicio. Ambos están etiquetados con ' Estándar '.

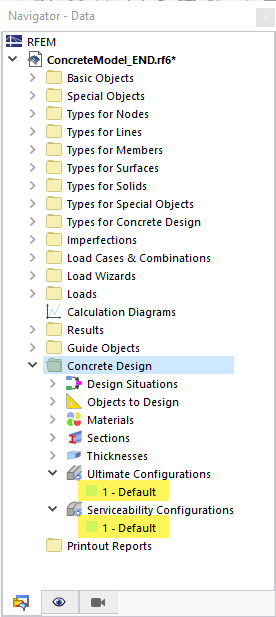

03 Configuraciones estándar para el cálculo de hormigón según EN 1992

Todos los objetos del modelo están asignados a estas configuraciones estándar.

Puede abrir estas configuraciones haciendo doble clic en una entrada del navegador. Alternativamente, abra el menú contextual image028138 de una entrada y seleccione la función Editar. También puede seleccionar una configuración en el navegador y luego presionar la tecla Intro.

Crea una nueva configuración

Puede crear configuraciones adicionales con configuraciones definidas por el usuario. Para hacer esto, use el menú contextual de una entrada para configuraciones en el Navegador y seleccione la función Nueva configuración de capacidad de carga (o Nueva configuración de resistencia ) o Nueva configuración de servicio.

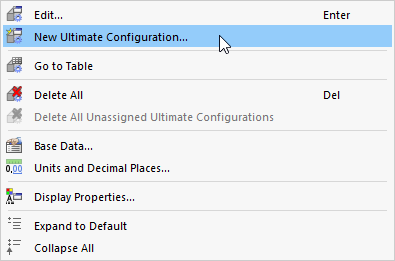

04 Crear configuración de diseño a través del menú contextual

cambiar nombre de la configuración

Si usa varias configuraciones en el modelo, debe darles nombres específicos. Esto facilita la asignación de tareas de diseño para modelos complejos. Para cambiar un nombre, abra el diálogo # extbookmark manual|imagen028152|Edite el número de configuración. En el campo 'Nombre de la configuración' puede adaptar la descripción.

05 cambiar nombre de la configuración

Asignar objetos

De forma predeterminada, todos los objetos se asignan a la configuración ' estándar '. Esto se hace en el manual # extbookmark |imagen028152|Editar el número de configuración que se muestra en la sección ' Asignado a '.

06 Diseñar la configuración con objetos asignados

Si solo asigna ciertos objetos a una configuración de diseño, puede introducir los números de objeto en la tabla de configuraciones.

07 Asignación de objetos a la configuración de diseño en la tabla

Con el botón tienes en la tabla así como en el diálogo # extbookmark manual|imagen028152|Editar configuración # la capacidad de seleccionar objetos gráficamente.

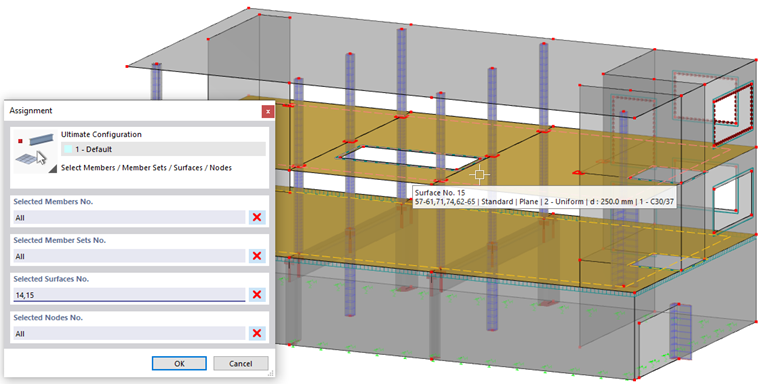

09 Asignar objetos a la configuración gráficamente

En el diálogo ' Asignación ', puede eliminar la entrada existente con el botón . Luego haga clic en los objetos relevantes en el modelo para seleccionarlos para la configuración de diseño.
