Configurazioni per la verifica

Le impostazioni per le verifiche sono gestite nelle configurazioni di progetto. Sei sul # extbookmark manual|image026561|La norma # definita per la verifica in calcestruzzo. Ad esempio, per EN 1992, le verifiche allo stato limite ultimo (SLU), allo stato limite di esercizio (SLS) e la protezione antincendio sono rilevanti, per ACI 318 le verifiche di resistenza, esercizio e terremoti. Le impostazioni specifiche della norma sono presentate nelle sottosezioni.

Se sono stati specificati oggetti per la verifica per l'add-on 'Progetto in calcestruzzo', due o più configurazioni vengono visualizzate nella categoria del navigatore 'Progetto in calcestruzzo'. Per EN 1992 queste sono le configurazioni per lo stato limite ultimo e lo stato limite di esercizio, per ACI 318 le configurazioni per lo stato limite di resistenza e di esercizio.

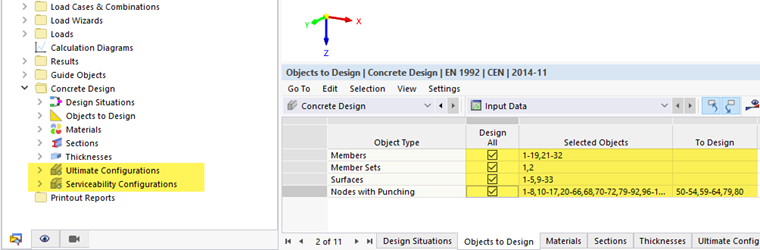

01 Configurazioni di progetto nella categoria navigatore 'Progetto calcestruzzo'

Se nessun oggetto è stato selezionato per il progetto per l'add-on, non ci sono voci per le configurazioni nel Navigatore.

02 Configurazioni di progetto mancanti quando nessun oggetto per il progetto

Modifica configurazione

Nel caso di un nuovo modello con progetto in calcestruzzo attivato, una configurazione è preimpostata per il progetto ultimo o di resistenza e una per lo stato limite di esercizio. Entrambi sono etichettati con ' Standard '.

03 Configurazioni standard per la verifica del calcestruzzo secondo EN 1992

Tutti gli oggetti del modello sono assegnati a queste configurazioni standard.

È possibile aprire queste configurazioni facendo doppio clic su una voce del navigatore. In alternativa, richiama il menu contestuale image028138 di una voce e seleziona la funzione Modifica. È anche possibile selezionare una configurazione nel navigatore e quindi premere il tasto Invio.

Crea una nuova configurazione

È possibile creare configurazioni aggiuntive con impostazioni definite dall'utente. A tale scopo, utilizzare il menu contestuale di una voce per le configurazioni nel Navigatore e selezionare la funzione Nuova configurazione della capacità di carico (o Nuova configurazione della resistenza ) o Nuova configurazione della funzionalità.

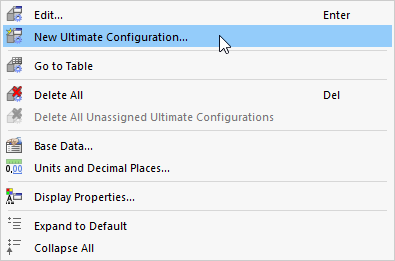

04 Crea la configurazione del progetto tramite il menu contestuale

rinomina la configurazione

Se si utilizzano più configurazioni nel modello, è necessario assegnare loro nomi specifici. Ciò semplifica l'assegnazione delle attività di progettazione per modelli complessi. Per modificare un nome, aprire la finestra di dialogo # extbookmark manual|image028152|Modifica configurazione #. Nel campo 'Nome della configurazione' puoi quindi adattare la descrizione.

05 rinomina la configurazione

Assegna oggetti

Per impostazione predefinita, tutti gli oggetti sono assegnati alla configurazione 'standard'. Questo viene fatto nel manuale # extbookmark |image028152|Modifica configurazione # visualizzato nella sezione 'Assegnato a'.

06 Configurazione progetto con oggetti assegnati

Se si assegnano solo determinati oggetti a una configurazione di progetto, è possibile inserire i numeri degli oggetti nella tabella delle configurazioni.

07 Assegnazione di oggetti alla configurazione progetto nella tabella

Con il pulsante hai nella tabella e nella finestra di dialogo # extbookmark manual|image028152|Modifica configurazione # la possibilità di selezionare gli oggetti graficamente.

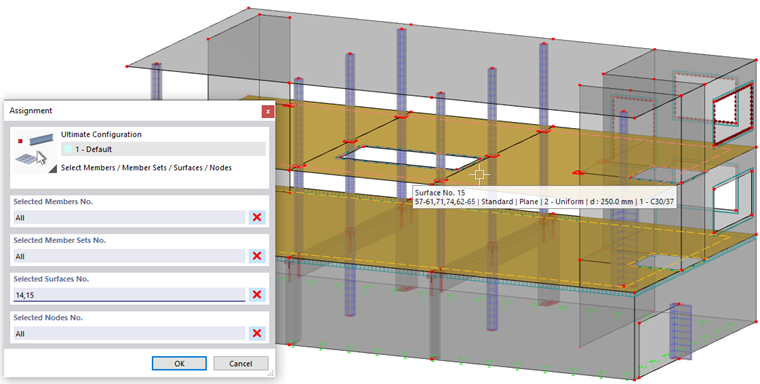

09 Assegnazione grafica di oggetti alla configurazione

Nella finestra di dialogo 'Assegnazione', è possibile eliminare la voce esistente con il pulsante . Quindi fare clic sugli oggetti pertinenti nel modello per selezionarli per la configurazione del progetto.
