Przegląd
Rozszerzenie Projektowanie konstrukcji betonowych
Podstawy teoretyczne
Ustawienia analizy
Specyfikacja projektowa
Obliczenia
Wyniki
Dokumentacja

Konfiguracje obliczeń

Ustawieniami kontroli można zarządzać w konfiguracjach projektu. Jesteś na # extbookmark

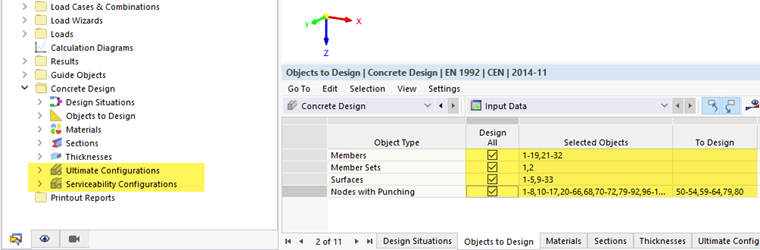

Konfiguracje obliczeniowe w nawigatorze kategorii "Wymiarowanie betonu"
Konfiguracje obliczeniowe w kategorii Nawigator 'Wymiarowanie betonu'
Jeżeli do wymiarowania nie wybrano obiektów, w Nawigatorze nie ma wpisów dotyczących konfiguracji.

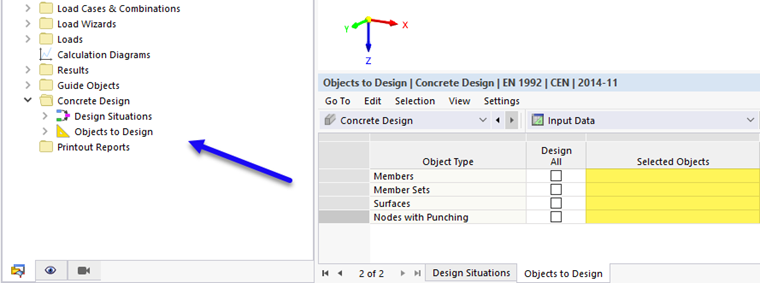

Brakujące konfiguracje obliczeniowe, gdy nie ma obiektów do obliczeń
Brakujące konfiguracje obliczeniowe, gdy nie ma obiektów do obliczeń
== Edytuj konfigurację == W przypadku nowego modelu z wymiarowaniem betonu aktywowanego jedna konfiguracja jest wstępnie ustawiona dla obliczeń nośności lub wytrzymałości, a druga dla stanu granicznego użytkowalności. Oba są oznaczone etykietą ' Standard '. image028135">

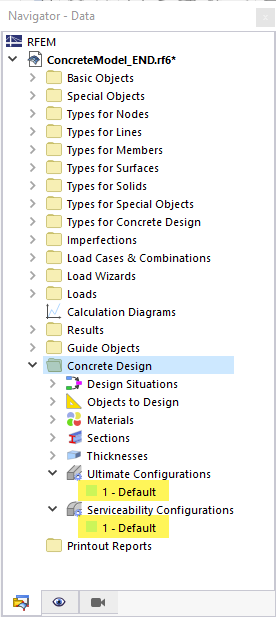

Standardowe konfiguracje do wymiarowania betonu zgodnie z EN 1992
Standardowe konfiguracje do wymiarowania betonu zgodnie z EN 1992

Wszystkie obiekty modelu są przypisane do tych standardowych konfiguracji.

Konfiguracje te można otworzyć, klikając dwukrotnie pozycję w nawigatorze. Alternatywnie można wywołać image028138 menu kontekstowe wpisu i wybrać funkcję Edytuj. Konfigurację można również wybrać w nawigatorze, a następnie nacisnąć klawisz Enter.

Utwórz nową konfigurację

Można tworzyć dodatkowe konfiguracje z ustawieniami zdefiniowanymi przez użytkownika. W tym celu należy użyć menu kontekstowego wpisu dla konfiguracji w Nawigatorze i wybrać funkcję Nowa konfiguracja nośności (lub Nowa konfiguracja wytrzymałości ) lub Nowa konfiguracja użytkowalności.

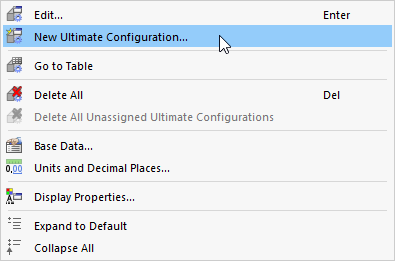

Tworzenie konfiguracji projektu za pomocą menu kontekstowego
Utwórz konfigurację obliczeniową za pomocą menu kontekstowego

zmień nazwę konfiguracji

Jeżeli w modelu wykorzystuje się kilka konfiguracji, należy nadać im konkretne nazwy. Ułatwia to przypisywanie zadań projektowych dla złożonych modeli. Aby zmienić nazwę, otwórz okno dialogowe # extbookmark

zmień nazwę konfiguracji
zmień nazwę konfiguracji
== Przypisz obiekty == Domyślnie '''wszystkie''' obiekty są przypisane do konfiguracji 'standard'. Odbywa się to w # extbookmark 002463 instrukcji|image028152|Edytuj konfigurację nr wyświetlaną w sekcji 'Przypisane do'.
Konfiguracja obliczeniowa z przypisanymi obiektami
Konfiguracja obliczeniowa z przypisanymi obiektami
W przypadku przypisania tylko określonych obiektów do konfiguracji obliczeniowej można wprowadzić numery obiektów w tabeli konfiguracji.

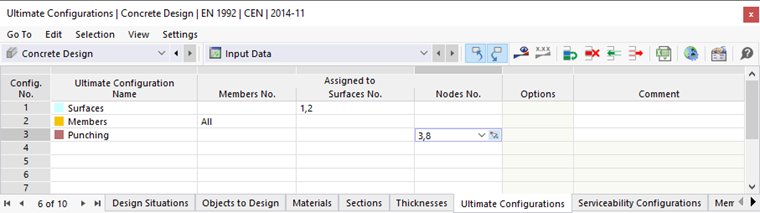

Przypisywanie obiektów do konfiguracji obliczeniowej w tabeli
Przypisywanie obiektów do konfiguracji obliczeniowej w tabeli
Za pomocą przycisku Wybierz obiekty w oknie graficznym można wyświetlić w tabeli oraz w oknie dialogowym # extbookmark 002463 manual|image028152|Edycja konfiguracji # możliwość graficznego wyboru obiektów. image028149">

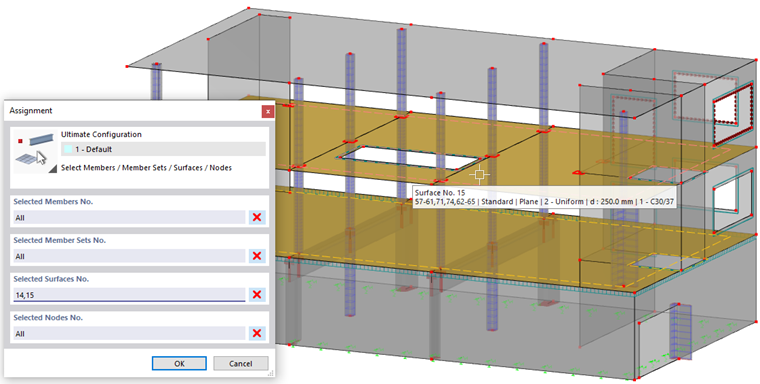

Graficzne przypisywanie obiektów do konfiguracji
Graficzne przypisywanie obiektów do konfiguracji

W oknie dialogowym 'Przypisanie' można usunąć istniejący wpis za pomocą przycisku Odznacz przydzielone obiekty . Następnie należy kliknąć odpowiednie obiekty w modelu, aby wybrać je do konfiguracji obliczeniowej.
