Bemessungskonfigurationen

Die Einstellungen für die Nachweise werden in Bemessungskonfigurationen verwaltet. Sie sind auf die Norm abgestimmt, die Sie für die Betonbemessung festgelegt haben. So sind beispielweise für EN 1992 die Nachweise im Grenzzustand der Tragfähigkeit (GZT), der Gebrauchstauglichkeit (GZG) und für den Brandschutz relevant, für ACI 318 die Nachweise der Festigkeit, der Gebrauchstauglichkeit und gegen Erdbeben. Die normenspezifischen Einstellungen werden in den Unterkapiteln vorgestellt.

Wenn Sie für das Add-On 'Betonbemessung' Objekte für die Bemessung festgelegt haben, werden in der Navigatorkategorie 'Betonbemessung' zwei oder mehrere Konfigurationen angezeigt. Bei EN 1992 sind dies die Konfigurationen für die Tragfähigkeit und die Gebrauchstauglichkeit, bei ACI 318 die Konfigurationen für die Festigkeit und die Gebrauchstauglichkeit.

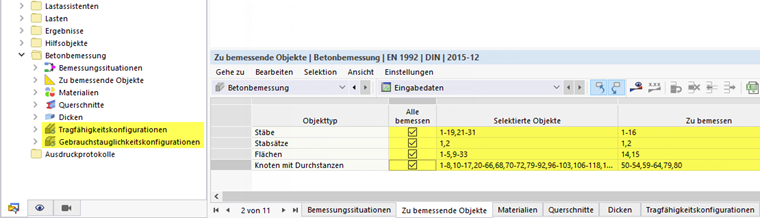

01 Bemessungskonfigurationen in Navigatorkategorie 'Betonbemessung'

Sind für das Add-On noch keine Objekte zur Bemessung ausgewählt, so gibt es im Navigator keine Einträge für Konfigurationen.

02 Fehlende Bemessungskonfigurationen bei keinen Objekten für Bemessung

Konfiguration bearbeiten

Bei einem neuen Modell mit aktivierter Betonbemessung ist jeweils eine Konfiguration für die Tragfähigkeits- oder Festigkeitsnachweise und für die Gebrauchstauglichkeitsnachweise voreingestellt. Beide sind mit 'Standard' bezeichnet.

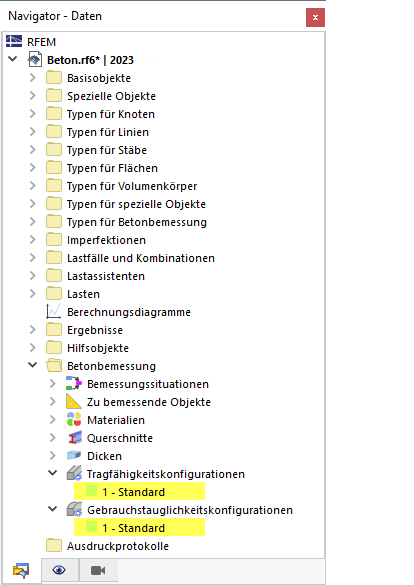

03 Standardkonfigurationen für Betonbemessung nach EN 1992

Alle Objekte des Modells sind diesen Standardkonfigurationen zugewiesen.

Sie können diese Konfigurationen mit dem Doppelklick auf einen Navigatoreintrag öffnen. Alternativ rufen Sie das Kontextmenü eines Eintrags auf und wählen dort die Funktion Bearbeiten aus. Sie können auch eine Konfiguration im Navigator selektieren und dann die Enter-Taste drücken.

Neue Konfiguration anlegen

Sie können weitere Konfigurationen mit benutzerdefinierten Einstellungen anlegen. Nutzen Sie hierzu das Kontextmenü eines Eintrags für Konfigurationen im Navigator und wählen dort die Funktion Neue Tragfähigkeitskonfiguration (bzw. Neue Festigkeitskonfiguration) oder Neue Gebrauchstauglichkeitskonfiguration aus.

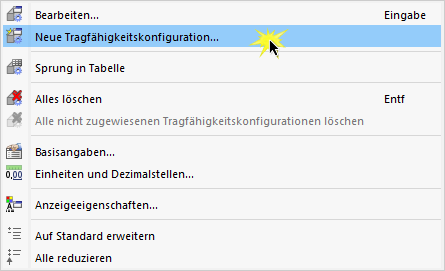

04 Bemessungskonfiguration über Kontextmenü anlegen

Konfiguration umbenennen

Wenn Sie mehrere Konfigurationen im Modell verwenden, sollten Sie diese mit spezifischen Bezeichnungen versehen. Dies erleichtert die Zuordnung der Bemessungsaufgaben bei komplexen Modellen. Um eine Bezeichnung zu ändern, öffnen Sie den Dialog Konfiguration bearbeiten . Im Feld 'Name der Konfiguration' können Sie dann die Bezeichnung anpassen.

05 Konfiguration umbenennen

Objekte zuweisen

Per Voreinstellung sind Alle Objekte der 'Standard'-Konfiguration zugewiesen. Dies wird im Dialog Konfiguration bearbeiten im Abschnitt 'Zugewiesen an' angezeigt.

06 Bemessungskonfiguration mit zugewiesenen Objekten

Falls Sie nur bestimmte Objekte einer Bemessungskonfiguration zuweisen, können Sie die Objektnummern in der Tabelle der Konfigurationen eintragen.

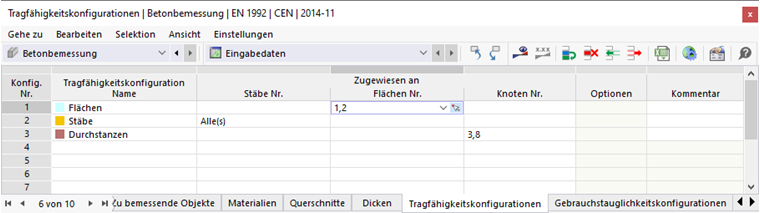

07 Objekte in Tabelle einer Bemessungskonfiguration zuweisen

Mit der Schaltfläche haben Sie sowohl in der Tabelle als auch im Dialog Konfiguration bearbeiten die Möglichkeit, die Objekte grafisch auszuwählen.

09 Objekte einer Konfiguration grafisch zuweisen

Im Dialog 'Zuordnung' können Sie den vorhandenen Eintrag mit der Schaltfläche löschen. Klicken Sie die relevanten Objekte dann im Modell an, um sie für die Bemessungskonfiguration zu selektieren.
