Konfigurace pro posouzení

Nastavení pro posouzení se provádí v konfiguracích posouzení. Nacházíte se na # extbookmark manuálu|image026561|Norma #, kterou jste definovali pro posouzení betonu. Například pro EN 1992 jsou relevantní posouzení v mezním stavu únosnosti (MSÚ), mezní stav použitelnosti (MSP) a požární ochraně, pro ACI 318 posouzení pevnosti, použitelnosti a zemětřesení. Nastavení specifická pro normy jsou uvedeny v podkapitolách.

Pokud jsme pro addon 'Posouzení pro beton' zadali objekty pro posouzení, zobrazí se v kategorii navigátoru 'Posouzení pro beton' dvě nebo více konfigurací. Pro EN 1992 jsou to konfigurace pro mezní stav únosnosti a použitelnosti, pro ACI 318 konfigurace pro mezní stav únosnosti a použitelnosti.

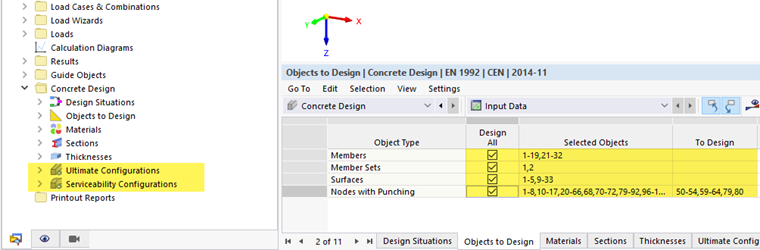

01 Konfigurace posouzení v kategorii 'Posouzení betonu' v navigátoru

Pokud nebyly pro addon vybrány žádné objekty pro posouzení, nejsou v navigátoru žádné položky pro konfiguraci.

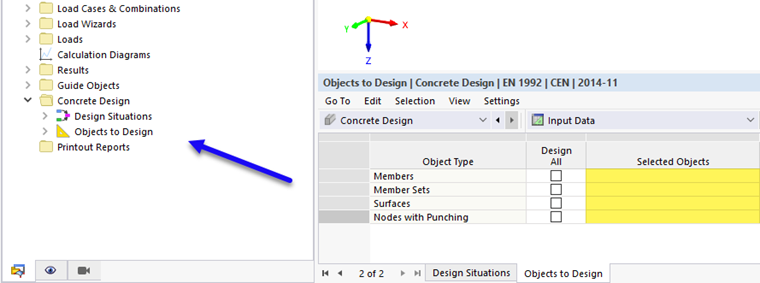

02 Chybějící konfigurace posouzení pro žádné objekty pro posouzení

Upravit konfiguraci

V případě nového modelu s aktivním posouzením betonu je přednastavena jedna konfigurace pro posouzení únosnosti nebo pevnosti a jedna pro mezní stav použitelnosti. Obě jsou označeny ' Standardní '.

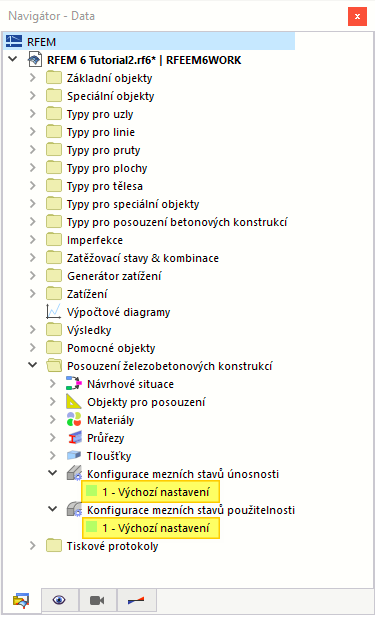

03 Standardní konfigurace pro posouzení betonu podle EN 1992

Těmto standardním konfiguracím jsou přiřazeny všechny objekty modelu.

Tyto konfigurace lze otevřít dvojitým kliknutím na položku v navigátoru. Případně vyvolejte image028138 místní nabídku položky a vyberte funkci Upravit. Konfiguraci lze také vybrat v navigátoru a poté stisknout klávesu Enter.

Vytvořte novou konfiguraci

Pomocí uživatelských nastavení lze vytvořit další konfigurace. Z místní nabídky položky pro konfiguraci v navigátoru vybereme funkci Nová konfigurace únosnosti (resp. Nová konfigurace únosnosti) nebo Nová konfigurace použitelnosti.

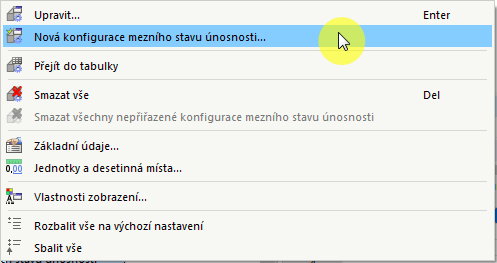

04 Vytvořit konfiguraci posouzení pomocí místní nabídky

přejmenovat konfiguraci

Pokud v modelu použijete několik konfigurací, měli byste jim přiřadit konkrétní názvy. To usnadňuje zadávání návrhových úloh pro složité modely. Pro změnu názvu otevřete dialog # extbookmark manual|obrázek028152|Upravit konfiguraci #. V poli 'Název konfigurace' pak můžete upravit popis.

05 přejmenovat konfiguraci

Přiřadit objekty

Standardně jsou všechny objekty přiřazeny ke konfiguraci 'standard'. To se provádí v # extbookmark manuálu|obrázek028152|Upravit konfiguraci # zobrazenou v sekci 'Přiřazeno'.

Pokud v konfiguraci posouzení přiřadíme pouze určité objekty, můžeme čísla objektů zadat v tabulce konfigurací.

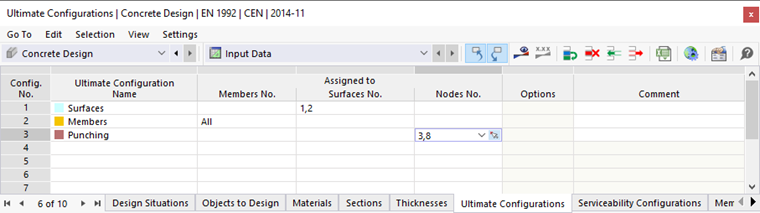

07 Přiřazení objektů ke konfiguraci posouzení v tabulce

Tlačítkem máte v tabulce i v dialogu # extbookmark manual|obrázek028152|Upravit konfiguraci # možnost graficky vybrat objekty.

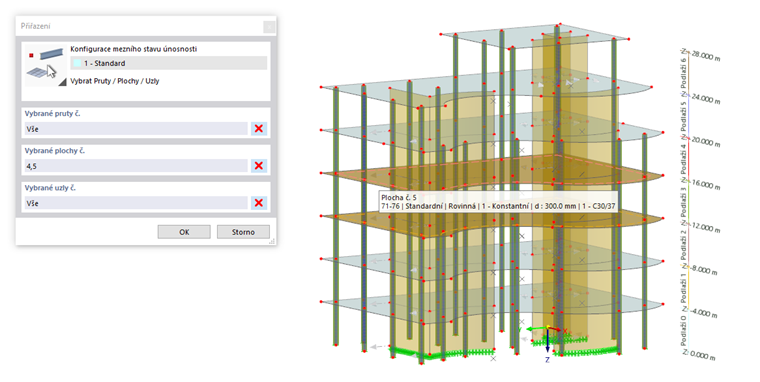

09 Přiřazení objektů do konfigurace graficky

V dialogu 'Přiřazení' lze pomocí tlačítka stávající záznam smazat. Poté klikněte na příslušné objekty v modelu a vyberte je pro konfiguraci posouzení.
