Configurações de dimensionamento

As configurações para as verificações são geridas nas configurações de dimensionamento. Está no # extbookmark manual|image026561|Norma # que definiu para o dimensionamento de betão. Por exemplo, para a EN 1992, são relevantes as verificações no estado limite último (ULS), estado limite de utilização (SLS) e proteção contra incêndio, para a ACI 318 são relevantes as verificações de resistência, capacidade de utilização e sismos. A configuração específica da norma é apresentada nas subsecções.

Se especificou objetos para o dimensionamento para o módulo 'Dimensionamento de betão', são apresentadas duas ou mais configurações na categoria do navegador 'Dimensionamento de betão'. Para a EN 1992, estas são as configurações para o estado limite último e estado limite de utilização, para a ACI 318 as configurações para a resistência e estado limite de utilização.

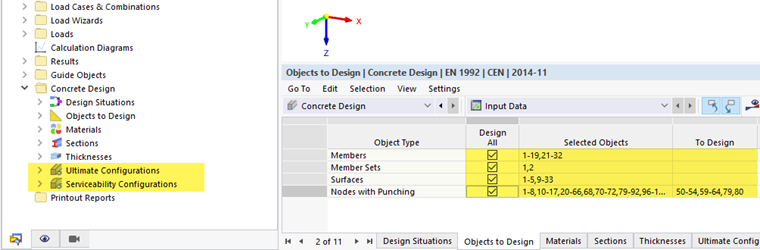

01 Configurações do dimensionamento na categoria 'Dimensionamento de betão' do navegador

Se não tiver sido seleccionados objectos para o dimensionamento para o módulo, não existem entradas para configurações no Navegador.

02 Faltam configurações de dimensionamento quando não há objetos para o dimensionamento

Editar configuração

No caso de um novo modelo com dimensionamento de betão ativado, é pré-definida uma configuração para o estado limite de utilização ou resistência e outra para o estado limite de utilização. Ambos estão etiquetados com ' Padrão '.

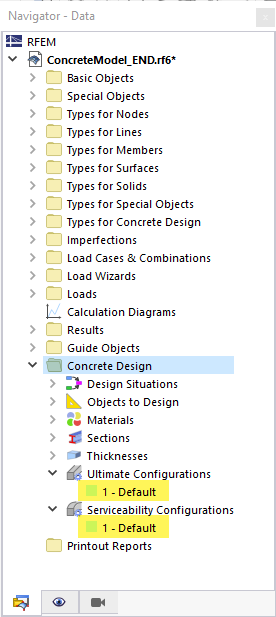

03 Configurações padrão para o dimensionamento de betão segundo a EN 1992

Todos os objetos do modelo estão atribuídos a estas configurações padrão.

Pode abrir estas configurações clicando duas vezes numa entrada do navegador. Como alternativa, abra o menu de contexto image028138 de uma entrada e selecione a função Editar. Também pode seleccionar uma configuração no navegador e depois premir a tecla Enter.

Criar uma nova configuração

Pode criar configurações adicionais com as configurações definidas pelo utilizador. Para fazer isso, utilize o menu de contexto de uma entrada para configurações no navegador e seleccione a função Nova configuração de capacidade de carga (ou Nova configuração de resistência ) ou Nova configuração de capacidade de utilização.

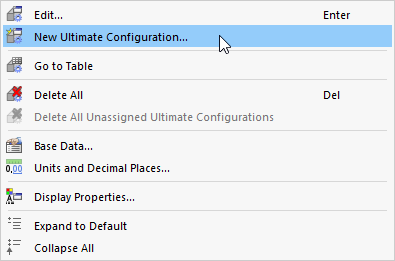

04 Criar configuração de dimensionamento através do menu de contexto

alterar nome da configuração

Se utiliza várias configurações no modelo, deve dar-lhes nomes específicos. Isso facilita a atribuição de tarefas de dimensionamento para modelos complexos. Para alterar um nome, abre a caixa de diálogo # extbookmark manual|image028152|Editar configuração #. No campo 'Nome da configuração' pode depois adaptar a descrição.

05 alterar nome da configuração

Atribuir objetos

Por defeito, todos os objetos são atribuídos à configuração 'standard'. Istoéfeito no # extbookmark manual|image028152|Editar configuração nº exibida na secção 'Atribuído a'.

06 Configuração de dimensionamento com objetos atribuídos

Se apenas determinados objetos são atribuídos a uma configuração de dimensionamento, é possível entrar os números dos objetos na tabela de configurações.

07 Atribuição de objetos à configuração de dimensionamento na tabela

Com o botão existe na tabela assim como no diálogo # extbookmark manual|image028152|Editar configuração # a capacidade de seleccionar objectos graficamente.

09 Atribuição gráfica de objetos à configuração

Na caixa de diálogo 'Atribuição', pode eliminar a entrada existente com o botão . Em seguida, clique nos objetos relevantes no modelo para selecioná-los para a configuração do dimensionamento.
