Superfícies

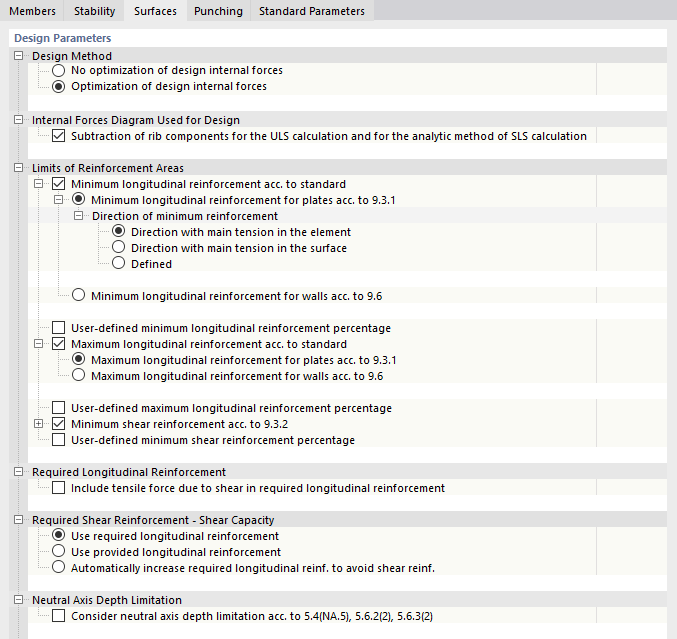

No separador Superfícies da caixa de diálogo 'Configuração do ELU', é possível definir definições básicas para a verificação do ULS das superfícies.

Os 'parâmetros de dimensionamento' são divididos em diversas categorias.

Método de verificação

Ao determinar a armadura necessária, as forças internas principais são transformadas em forças de cálculo (na direção das armaduras) e numa força de escora de betão em desenvolvimento. Estas forças de cálculo dependem do ângulo assumido da escora de betão que reforça a malha de armadura.

Para as situações de carga "tração-tração" e "tração-compressão" (ver Figura 2.19 em beton -flaechen/02/03/04 Manual para o RF-CONCRETE Surfaces ), com uma certa inclinação das escoras, a força de cálculo pode ser negativa numa direção da armadura - isso resultaria em forças de compressão para a armadura de tração. Ao otimizar os esforços internos de cálculo, a direção das escoras de betão é alterada até que a força de cálculo negativa seja zero. É examinado qual é o ângulo de inclinação da escora de betão que conduz ao resultado de dimensionamento mais favorável. Os momentos de cálculo são determinados iterativamente com os ângulos de inclinação ajustados para encontrar a solução energicamente mais pequena com a armadura mínima necessária. Este processo de otimização é descrito no manual do RF- CONCRETO Áreas descritas utilizando um exemplo.

Diagrama de esforços internos utilizado no dimensionamento

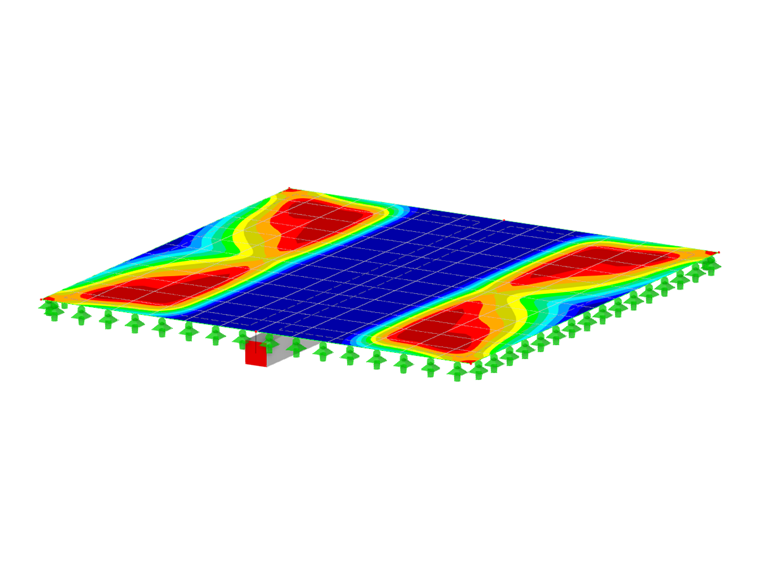

Uma viga em T pode ser modelada por uma superfície e uma barra ligada excentricamente do tipo ' Nervura '. As forças internas da viga em T da componente de superfície e da barra são determinadas como forças internas da nervura por integração das forças internas de superfície. Com a caixa de seleção 'subtração de componentes da nervura para o cálculo ULS', pode controlar se as forças internas da superfície atribuídas à nervura são consideradas ao dimensionar as superfícies. O dimensionamento sem parte da nervura é predefinido; as forças internas estão incluídas no dimensionamento da barra.

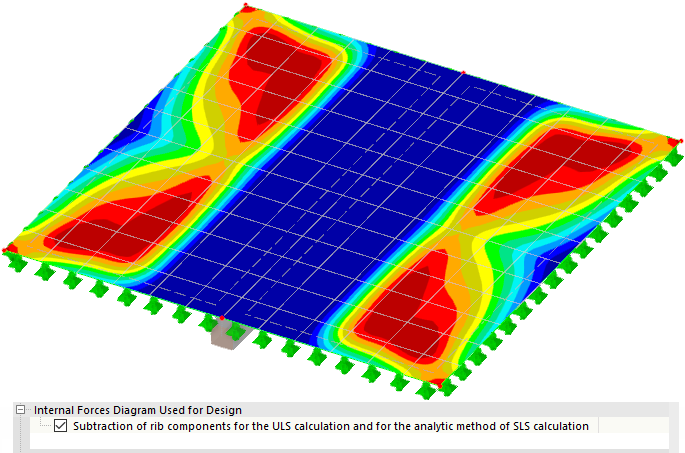

A figura seguinte mostra como a subtração afeta a armadura de área necessária na área de uma barra de nervura. Os esforços internos que são cobertos pelo dimensionamento de barra dentro da largura de integração não são considerados no dimensionamento de superfície.

Limites das áreas de armadura

Nesta categoria, pode ajustar os níveis de armadura para a armadura longitudinal e de corte e assim influenciar a determinação da armadura necessária.

Especifique se a configuração deve regular 'armadura longitudinal mínima para lajes de acordo com 9.3.1' ou ' armadura longitudinal mínima para paredes de acordo com 9.6 '. Os subitens específicos só são exibidos para o padrão ativado - lajes ou paredes.

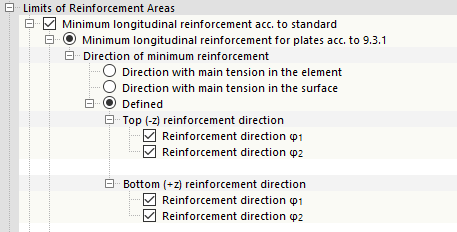

Armadura longitudinal mínima para lajes

Estão disponíveis três opções para a armadura mínima das lajes.

• ' Direção com a fila de comboios principal no elemento ': A força de tração principal é determinada elemento a elemento em cada direção e para cada lado. A armadura longitudinal mínima é considerada para esta direção e lado com a força de tração principal por elemento.
• ' Direção com o comboio principal na área ': A força de tração principal é determinada para a área completa e considerada para a armadura mínima.
• ' Define ': O utilizador pode especificar diretamente em que direção e que lado da superfície deve ser aplicada a armadura longitudinal mínima.

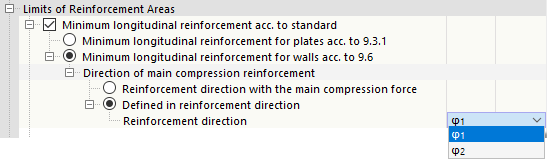

Armadura longitudinal mínima para paredes

Para a armadura mínima para paredes, pode seleccionar se a armadura longitudinal mínima de acordo com 9.6 deve ser inserida na 'direção da armadura da força de compressão principal' ou ' Definido em uma direção '.

Em contraste com a armadura de lajes, só é necessário especificar a direção. Não é necessário selecionar os lados porque está presente a mesma armadura em ambos os lados da superfície.

Taxa de armadura longitudinal mínima definida pelo utilizador

Além da especificação padrão, o utilizador também pode especificar manualmente o grau de armadura longitudinal mínima. Se assinala a caixa de seleção, aparecem linhas adicionais, nas quais pode definir o conteúdo mínimo da armadura longitudinal em percentagens.

A 'armadura transversal mínima da direção da armadura principal' ρ_{mín, s} é acoplada à armadura longitudinal calculada na direção 1. Para a armadura na direção 2, é predefinido um grau de armadura de 20%.

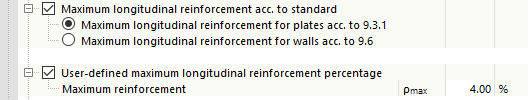

Armadura longitudinal máxima de acordo com armadura longitudinal máxima padrão/definida pelo utilizador

Nestas categorias, pode especificar a armadura longitudinal máxima de acordo com a norma para lajes ou paredes, bem como a definida pelo utilizador, da mesma forma que a armadura longitudinal mínima.

Armadura de corte mínima

A caixa de seleção controla se uma armadura de corte mínima é disposta de acordo com 9.3.2. Para DIN EN 1992-1-1, pode especificar a 'relação b/h' a partir da qual esta armadura mínima é relevante.

Esta distinção baseia-se na seguinte consideração: A princípio, não se sabe se a superfície é uma superfície ou um componente com a forma de barra (no RFEM, uma viga também pode ser modelada como um componente de superfície). Se a armadura de corte de uma laje ou a armadura de corte de uma viga é utilizada para o componente depende da relação entre a largura e a altura do componente: Determina se existe uma superfície (w/h> 5) ou uma barra (w/h <4). Se a relação for inferior a 4, o programa comuta automaticamente para a armadura de corte mínima para vigas. Uma vez que o anexo nacional permite que os valores sejam interpolados para o intervalo 5 ≥ p/h ≥ 4, também pode especificar o valor ' Definido pelo utilizador '. O programa interpola os valores para reduzir ρ_{w, mín} entre 1,0 para vigas e 0,60 para lajes.

Taxa de armadura de corte mínima definida pelo utilizador

Também pode definir um valor definido pelo utilizador para a armadura de corte mínima, o qual pode substituir a armadura de corte mínima de acordo com a norma.

Armadura longitudinal necessária

A analogia de treliça na análise do esforço de corte resulta numa força longitudinal adicional na armadura de tração - análoga à linha de recobrimento da força de tração ou à dimensão de desvio no dimensionamento do pórtico. Se pretende considerar esta força de tração adicional ao determinar a armadura necessária, seleccione a caixa de selecção ' Incluir força de tração através de corte na armadura longitudinal necessária '.

Armadura de corte necessária - capacidade de corte

A taxa de armadura longitudinal ρ_l da superfície está incluída na determinação da resistência ao corte ν_{Rd, c}. Pode utilizar as caixas de seleção nesta categoria para controlar o grau de armadura longitudinal a ser considerado em cada nó da malha de EF ou ponto da grelha para determinar a resistência ao corte ν_{Rd, c}.

• ' Abordagem da armadura longitudinal necessária ': Para determinar a resistência ao corte ν_{Rd, c}, é aplicada a armadura longitudinal estaticamente necessária da verificação da flexão. Isto significa que o grau de armadura longitudinal ρ_l pode diferir entre os pontos da malha de EF ou entre os pontos da grelha.
• ' Abordagem da armadura longitudinal existente '. O programa aplica a soma das armaduras de área existentes para cada ponto da malha de EF ou ponto da grelha. O limite superior da armadura longitudinal é_ρmáx.
• ' Aumenta automaticamente a armadura longitudinal necessária para evitar a armadura de corte ': O programa aumenta a armadura necessária a partir da verificação de flexão nos pontos da rede de EF ou nos pontos da grelha, até já não ser necessária nenhuma armadura de corte neste ponto. Se, apesar deste aumento, a armadura de corte é inevitável no respetivo nó, a armadura longitudinal não seria aumentada. No decorrer da armadura necessária, pode ver se a armadura de corte foi evitada com esta função: Neste caso, a armadura necessária não se baseia na verificação de flexão, mas sim na verificação da força de corte.

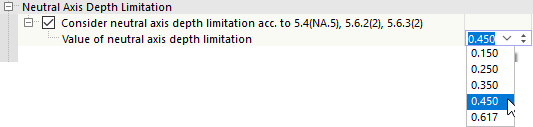

Limite da profundidade do eixo neutro

Com a caixa de seleção nesta categoria, pode controlar se o dimensionamento da borda da zona de pressão deve ser realizado.

Se esta verificação estiver ativada, é possível especificar a relação x_d/d para a limitação da zona de pressão. Uma relação de x_d/d = 0,45 é pré-definida. Para classes de betão de qualidade superior, não existe um ajuste automático. Para as classes de resistência à compressão do betão a partir de C55/67, deve, portanto, definir o valor limite manualmente, tendo em conta o Anexo Nacional, ou selecionar a entrada adequada da lista.
