Specifiche di progetto

superfici

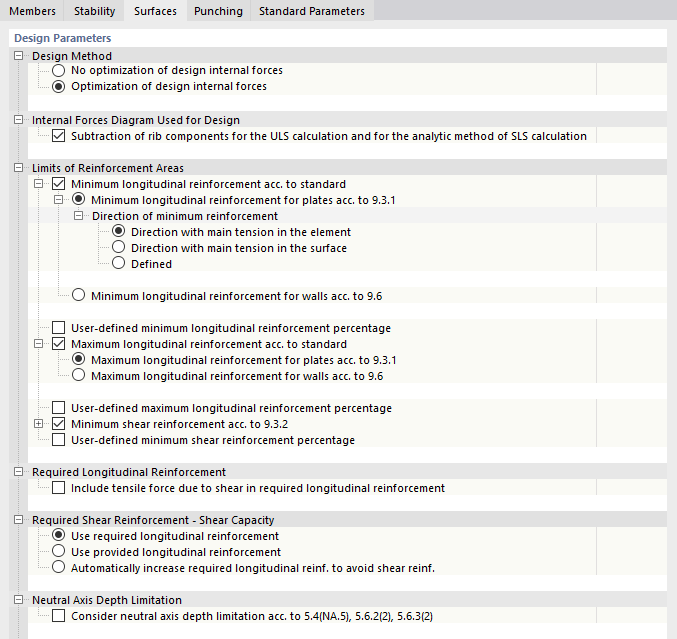

Nella scheda Superfici della finestra di dialogo 'Configurazione ultima', è possibile definire le impostazioni di base per le verifiche SLU delle superfici.

Importante

Le specifiche di una configurazione della capacità portante si applicano a tutte le superfici a cui è assegnata questa configurazione. Se a una superficie nell'elenco Oggetti da progettare non è assegnata una configurazione della capacità portante, per essa non viene eseguita alcuna verifica.

I 'parametri di verifica' sono divisi in diverse categorie.

Metodo di verifica

Quando si determina l'armatura necessaria, le principali forze interne sono trasformate in forze di progetto (nella direzione delle armature) e in una forza di sviluppo del puntone di compressione del calcestruzzo. Queste forze di progetto dipendono dall'angolo presunto del puntone di compressione del calcestruzzo che irrigidisce la rete di armatura.

Per le situazioni di carico "trazione-trazione" e "trazione-compressione" (vedere la Figura 2.19 in beton -flaechen/02/03/04 Manual for RF-CONCRETE Surfaces ), con una certa inclinazione del puntone di compressione, la forza di progetto può essere negativa in una direzione dell'armatura - ciò comporterebbe forze di compressione per l'armatura a trazione. Ottimizzando le forze interne di progetto , la direzione del puntone di compressione del calcestruzzo viene modificata fino a quando la forza di progetto negativa è zero. Si esamina quale angolo di inclinazione del puntone di compressione del calcestruzzo porta al risultato di progetto più favorevole. I momenti di progetto sono determinati iterativamente con gli angoli di inclinazione modificati al fine di trovare la soluzione energeticamente più piccola con l'armatura meno necessaria. Questo processo di ottimizzazione è descritto nel manual for RF- CONCRETE Aree descritte utilizzando un esempio.

Importante

Per i componenti carichi di compressione come le pareti, l'ottimizzazione può portare alla non progettabilità, poiché il puntone di compressione del calcestruzzo si rompe. L'ottimizzazione non è quindi consigliata per la situazione di carico "pressione-pressione". Creare una nuova configurazione per le pareti in cui 'le forze interne di progetto' non sono ottimizzate.

Diagramma delle forze interne utilizzato per la verifica

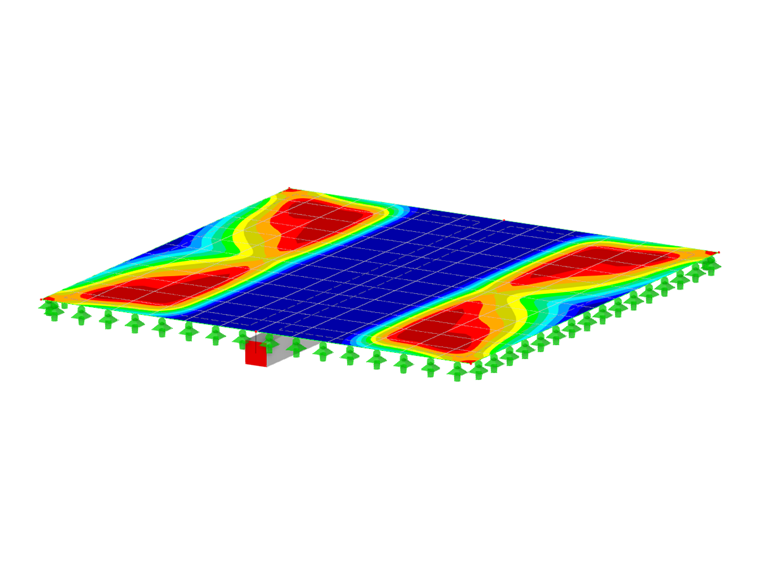

Una trave a T può essere modellata da una superficie e da un'asta collegata eccentricamente del tipo ' Nervatura '. Le forze interne della trave a T dal componente della superficie e dall'asta sono determinate come forze interne della nervatura mediante integrazione delle forze interne della superficie. Con la casella di controllo 'sottrazione delle componenti di nervatura per il calcolo SLU', è possibile controllare se le forze interne della superficie assegnate alla nervatura vengono prese in considerazione durante la progettazione delle superfici. Il progetto senza porzione di nervatura è preimpostato; le forze interne sono incluse nel progetto dell'asta.

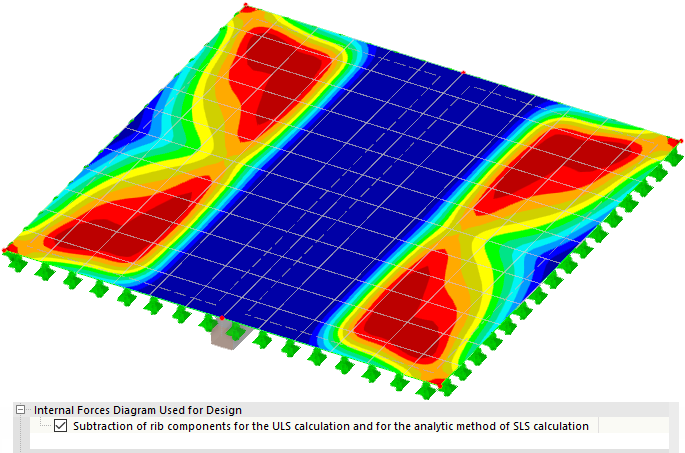

La figura seguente mostra come la sottrazione influisce sull'armatura su area richiesta nell'area di un'asta di nervatura. Le forze interne che sono coperte dalla verifica dell'asta entro la larghezza di integrazione non sono prese in considerazione nella verifica della superficie.

Limiti delle aree di armatura

In questa categoria, è possibile modificare i livelli di armatura per l'armatura longitudinale e di taglio e quindi influenzare la determinazione dell'armatura richiesta.

Informazione

Larmatura longitudinale minima' qui indica l'armatura per garantire una duttilità sufficiente ("armatura di duttilità").

Specificare se la configurazione deve regolare larmatura longitudinale minima per le solette secondo 9.3.1' o l'armatura longitudinale minima ' per le pareti secondo 9.6 '. Le voci secondarie specifiche sono visualizzate solo per il default attivato - solai o muri.

Armatura longitudinale minima per solai

Sono disponibili tre opzioni per l'armatura minima delle solette.

  • ' Direzione con treno principale nell'elemento ': La forza di trazione principale è determinata elemento per elemento in ciascuna direzione e per ciascun lato. L'armatura longitudinale minima è presa in considerazione per questa direzione e lato con la forza di trazione principale per elemento.
  • ' Direzione con il treno principale nell'area ': La forza di trazione principale è determinata per l'intera area e presa in considerazione per l'armatura minima.

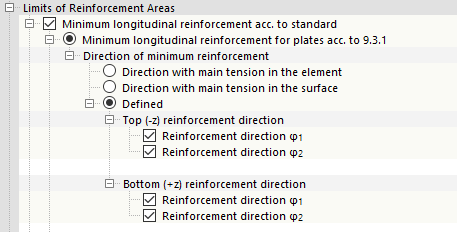

  • ' Definisce ': È possibile specificare direttamente per quale direzione e per quale lato della superficie deve essere applicata l'armatura longitudinale minima.

Armatura longitudinale minima per pareti

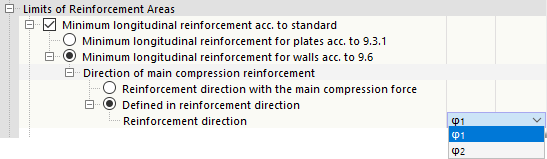

Per l'armatura minima per pareti, è possibile selezionare se l'armatura longitudinale minima secondo 9.6 deve essere inserita nella 'direzione dell'armatura della forza di compressione principale' o ' Definita in una direzione '.

A differenza dell'armatura delle solette, è necessario solo specificare la direzione. Non è necessario selezionare i lati perché la stessa armatura è presente su entrambi i lati della superficie.

Percentuale di armatura longitudinale minima definita dall'utente

Oltre alle specifiche standard, è anche possibile specificare manualmente il grado di armatura longitudinale minima. Se si seleziona la casella di controllo, vengono visualizzate linee aggiuntive in cui è possibile definire il contenuto minimo di armatura longitudinale in percentuale.

Larmatura trasversale minima dalla direzione dell'armatura principale' ρmin, sec è accoppiata all'armatura longitudinale calcolata nella direzione 1. Per l'armatura in direzione 2, è preimpostato un grado di armatura del 20%.

Armatura longitudinale massima secondo la norma/armatura longitudinale massima definita dall'utente

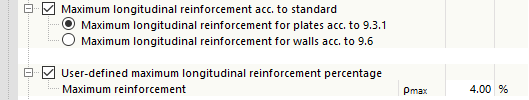

In queste categorie, è possibile specificare l'armatura longitudinale massima secondo la norma per solette o pareti, nonché definita dall'utente, allo stesso modo dell'armatura longitudinale minima.

Minima armatura a taglio

La casella di controllo controlla se un'armatura minima a taglio è disposta secondo 9.3.2. Per la DIN EN 1992-1-1, è possibile specificare il 'rapporto b/h' da cui questa armatura minima è rilevante.

Questa distinzione si basa sulla seguente considerazione: Inizialmente, non è noto se la superficie sia una superficie o un componente a forma di asta (in RFEM, una trave può anche essere modellata come componente di una superficie). L'utilizzo dell'armatura a taglio di una soletta o dell'armatura a taglio di una trave per il componente dipende dal rapporto tra larghezza e altezza del componente: Determina se è presente una superficie (w/h> 5) o una barra (w/h <4). Se il rapporto è inferiore a 4, il programma passa automaticamente all'armatura a taglio minima per le travi. Poiché l'appendice nazionale consente l'interpolazione dei valori per l'intervallo 5 ≥ w/h ≥ 4, è anche possibile specificare il valore ' Definito dall'utente '. Il programma esegue quindi l'interpolazione tra i valori per ridurre ρw, min tra 1,0 per le travi e 0,60 per i solai.

Percentuale di armatura minima a taglio definita dall'utente

È anche possibile definire un valore definito dall'utente per l'armatura a taglio minima, che può sostituire l'armatura a taglio minima secondo la norma.

Informazione

Se si progetta una trave sotto forma di componente di superficie secondo DIN EN 1992-1-1, prestare attenzione al rapporto b/h per l'armatura a taglio minimo.

2 - Armatura longitudinale necessaria

L'analogia della travatura reticolare nell'analisi della forza di taglio determina una forza longitudinale aggiuntiva nell'armatura a trazione, analoga alla linea di copertura della forza di trazione o alla dimensione di offset nel progetto della struttura. Se si desidera prendere in considerazione questa forza di trazione aggiuntiva quando si determina l'armatura necessaria, selezionare la casella di controllo ' Includi forza di trazione per taglio nell'armatura longitudinale richiesta '.

Includi la forza di trazione dovuta al taglio nell'armatura longitudinale necessaria

Armatura a taglio richiesta - Capacità a taglio

Il rapporto di armatura longitudinale ρl della superficie è incluso nella determinazione della resistenza a taglio νRd, c. È possibile utilizzare le caselle di selezione in questa categoria per controllare quale grado di armatura longitudinale deve essere preso in considerazione in ogni nodo della mesh EF o punto della griglia quando si determina la resistenza a taglio νRd, c.

  • ' Avvicinamento dell'armatura longitudinale necessaria ': Per determinare la resistenza a taglio νRd, c, viene applicata l'armatura longitudinale staticamente richiesta dal progetto a flessione. Ciò significa che il grado di armatura longitudinale ρl può differire da punto mesh EF a punto mesh EF o da punto griglia a punto griglia.
  • ' Avvicinamento dell'armatura longitudinale esistente '. Il programma applica la somma delle armature su area esistenti per ciascun punto della mesh EF o punto della griglia. Il limite superiore dell'armatura longitudinale èρmax.
  • ' Aumenta automaticamente l'armatura longitudinale necessaria per evitare l'armatura a taglio ': Il programma aumenta l'armatura richiesta dal progetto a flessione nei punti della rete EF o nei punti della griglia fino a quando non è più necessaria l'armatura a taglio a questo punto. Se, nonostante questo aumento, l'armatura a taglio fosse inevitabile nel rispettivo nodo, l'armatura longitudinale non sarebbe aumentata. Nel corso dell'armatura richiesta, è possibile vedere se l'armatura a taglio è stata evitata con questa funzione: In questo caso, l'armatura richiesta non si basa sul progetto di flessione, ma sul progetto di forza di taglio.

Limite dell'altezza dell'asse neutro

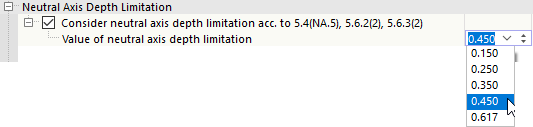

Con la casella di controllo in questa categoria, è possibile controllare se la verifica del confine della zona di pressione deve essere eseguita.

Se questo controllo è attivato, è possibile specificare il rapporto xd/d per la limitazione della zona di pressione. È preimpostato un rapporto di xd/d = 0,45. Non vi è alcuna regolazione automatica per gradi di calcestruzzo di qualità superiore. Per le classi di resistenza a compressione del calcestruzzo a partire da C55/67, è quindi necessario impostare il valore limite manualmente, tenendo conto dell'Appendice nazionale, o selezionare la voce appropriata dall'elenco.
