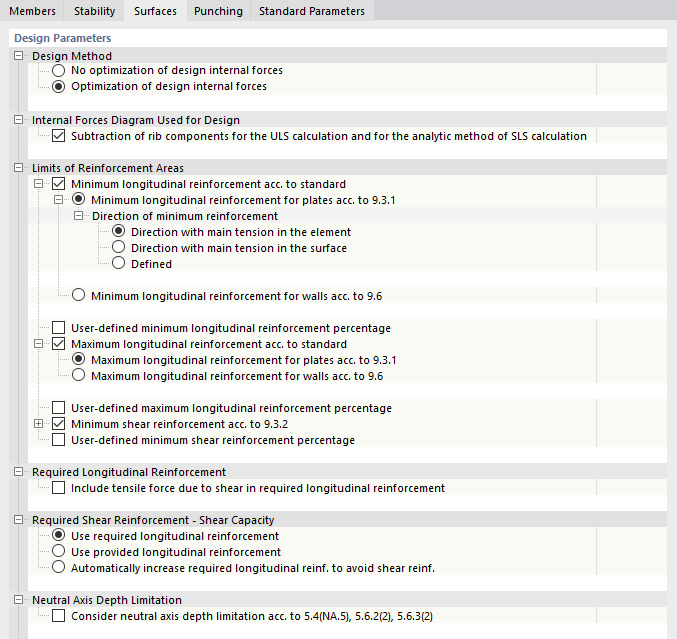

En la pestaña Superficies del cuadro de diálogo 'Configuración del estado límite último', puede definir la configuración básica para las comprobaciones de diseño del ELU de superficies.
Los 'parámetros de diseño' se dividen en varias categorías.
Método de cálculo
Al determinar la armadura necesaria, los esfuerzos internos principales se transforman en esfuerzos de cálculo (en la dirección de las armaduras) y en un esfuerzo de la biela comprimida del hormigón en desarrollo. Estas fuerzas de cálculo dependen del ángulo asumido de la biela de compresión del hormigón que rigidiza la malla de la armadura.
Para las situaciones de carga "tracción-tracción" y "tracción-compresión" (ver Figura 2.19 en beton -flaechen/02/03/04 Manual para RF-CONCRETE Surfaces ), con una cierta inclinación de la biela a compresión, la fuerza de cálculo puede ser negativa en una dirección de la armadura; esto daría lugar a esfuerzos de compresión para la armadura de tracción. Al optimizar los esfuerzos internos de cálculo, se cambia la dirección de la biela de compresión del hormigón hasta que la fuerza de cálculo negativa es cero. Se examina qué ángulo de inclinación de la biela de compresión del hormigón conduce al resultado de cálculo más favorable. y los momentos de cálculo se determinan iterativamente con ángulos de inclinación ajustados para encontrar la solución menor energéticamente con la mínima armadura necesaria. Este proceso de optimización se describe en el para RF- Áreas CONCRETE descritas usando un ejemplo.
Diagrama de esfuerzos internos usado para el cálculo

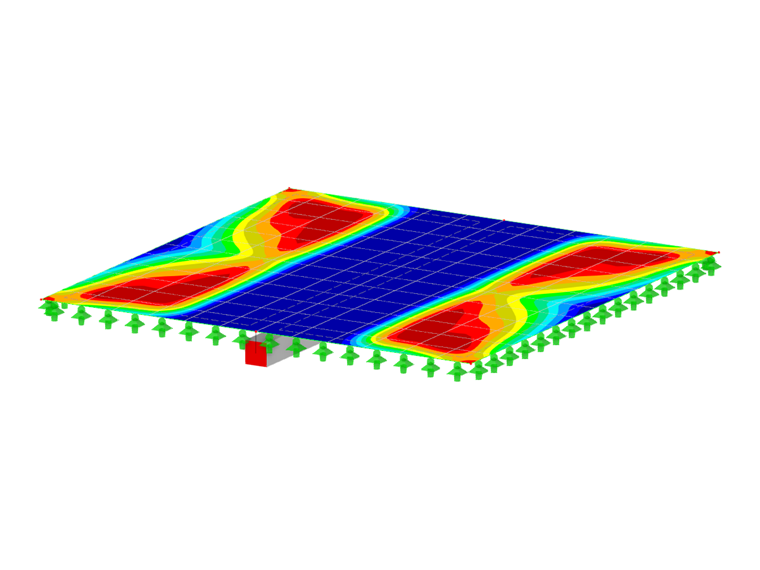

Una viga en T se puede modelar mediante una superficie y una barra conectada excéntricamente del tipo ' Nervio '. Los esfuerzos internos de la viga en T desde el componente de la superficie y la barra se determinan como esfuerzos internos del nervio mediante la integración de los esfuerzos internos en la superficie. Con la casilla de verificación ' resta de componentes del nervio para el cálculo del ELU ', puede controlar si los esfuerzos internos de la superficie asignados al nervio se tienen en cuenta al diseñar las superficies. El diseño sin la parte del nervio está preestablecido; los esfuerzos internos se incluyen en el cálculo de la barra.

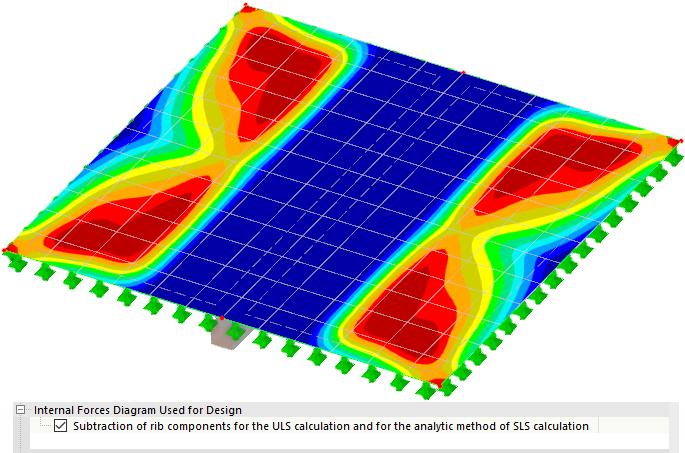

La siguiente figura muestra cómo afecta la sustracción al área de armadura requerida en el área de una barra de nervios. Los esfuerzos internos que están cubiertos por el cálculo de la barra dentro del ancho de integración no se tienen en cuenta en el cálculo de la superficie.
Límites de áreas de armadura
En esta categoría, puede ajustar los niveles de armadura para la armadura longitudinal y de cortante y así influir en la determinación de la armadura necesaria.
Especifique si la configuración debe regular la ' armadura longitudinal mínima para losas según 9.3.1 ' o la ' armadura longitudinal mínima para muros según 9.6 '. Los subelementos específicos solo se muestran para el estándar activado - losas o muros.

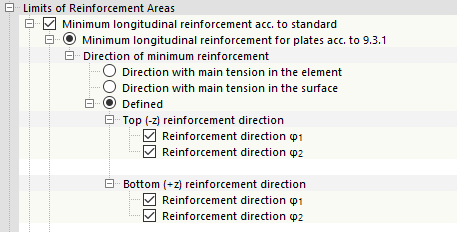

Armadura longitudinal mínima para losas
Hay tres opciones disponibles para la armadura mínima de losas.
- ' Dirección con tren principal en el elemento ': La fuerza de tracción principal se determina elemento a elemento en cada dirección y para cada lado. Se tiene en cuenta la armadura longitudinal mínima para esta dirección y lado con el esfuerzo de tracción principal por elemento.
- ' Dirección con tren principal en el área ': La fuerza de tracción principal se determina para toda el área y se tiene en cuenta para la armadura mínima.
- ' Define ': Puede especificar directamente para qué dirección y para qué lado de la superficie se va a aplicar la armadura longitudinal mínima.

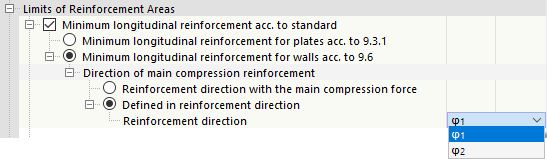

Armadura longitudinal mínima para muros
Para la armadura mínima para muros, puede seleccionar si la armadura longitudinal mínima según 9.6 se debe insertar en la ' dirección de la armadura del esfuerzo de compresión principal ' o en ' Definida en una dirección '.
A diferencia del refuerzo de losas, sólo es necesario especificar la dirección. No es necesario seleccionar los lados porque la misma armadura está presente en ambos lados de la superficie.
Porcentaje mínimo de armadura longitudinal definido por el usuario
Además de las especificaciones estándar, también puede especificar el grado de armadura longitudinal mínima manualmente. Si marca la casilla, aparecen líneas adicionales en las que puede definir el contenido mínimo de armadura longitudinal en porcentajes.
La 'armadura transversal mínima desde la dirección de la armadura principal' ρmin, sec se acopla a la armadura longitudinal calculada en la dirección 1. Para la armadura en la dirección 2, está preestablecido un grado de armadura del 20%.

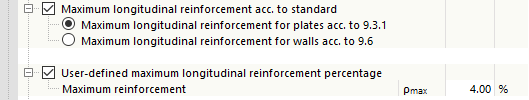

Armadura longitudinal máxima según norma/armadura longitudinal máxima definida por el usuario
En estas categorías se puede especificar la armadura longitudinal máxima según norma para losas o muros, así como la definida por el usuario, de la misma forma que la armadura longitudinal mínima.
Armadura mínima de cortante
La casilla de verificación controla si se dispone una armadura de cortante mínima según 9.3.2. Para DIN EN 1992-1-1, puede especificar la 'relación b/h' a partir de la cual es relevante esta armadura mínima.
Esta distinción se basa en la siguiente consideración: Al principio, no se sabe si la superficie es una superficie o un componente en forma de barra (en RFEM, una viga también se puede modelar como un componente de superficie). El hecho de que se utilice la armadura de cortante de una losa o la armadura de cortante de una viga para el componente depende de la relación entre el ancho y la altura del componente: Determina si hay superficie (a/a> 5) o barra (a/a <4). Si la relación es menor a 4, el programa cambia automáticamente a la armadura de cortante mínima para vigas. Dado que el anexo nacional permite interpolar los valores para el intervalo 5 ≥ a/h ≥ 4, también puede especificar el valor ' Definido por el usuario '. Luego, el programa interpola entre los valores para reducir ρw, mín. Entre 1,0 para vigas y 0,60 para losas.
Porcentaje mínimo de armadura de cortante definido por el usuario
También puede definir un valor definido por el usuario para la armadura de cortante mínima, que puede anular la armadura de cortante mínima según la norma.
Armadura longitudinal necesaria
La analogía de la cercha en el análisis del esfuerzo cortante da como resultado un esfuerzo longitudinal adicional en la armadura de tracción, análogo a la línea de recubrimiento de la fuerza de tracción o la dimensión de desviación en el cálculo de la estructura. Si desea tener en cuenta este esfuerzo de tracción adicional al determinar la armadura necesaria, marque la casilla de verificación ' Incluir esfuerzo de tracción a través de cortante en la armadura longitudinal necesaria '.
Armadura a cortante necesaria. Capacidad a cortante
La relación de armadura longitudinal ρl de la superficie se incluye en la determinación de la resistencia a cortante νRd, c. Puede usar los cuadros de selección en esta categoría para controlar qué grado de armadura longitudinal se debe tener en cuenta en cada nudo de malla de EF o punto de rejilla al determinar la resistencia a cortante νRd, c.
- ' Aproximación de la armadura longitudinal necesaria ': Para determinar la resistencia a cortante νRd, c, se aplica la armadura longitudinal requerida estáticamente del cálculo a flexión. Esto significa que el grado de armadura longitudinal ρl puede diferir de un punto de malla de EF a un punto de malla de EF o de un punto de rejilla a un punto de rejilla.
- ' Aproximación de la armadura longitudinal existente '. El programa aplica la suma de las armaduras de área existentes para cada punto de malla de EF o punto de rejilla. El límite superior de la armadura longitudinal es ρmáx.
- ' Aumente automáticamente la armadura longitudinal necesaria para evitar la armadura de cortante ': El programa aumenta la armadura necesaria desde el cálculo de flexión en los puntos de la red de EF o en los puntos de la rejilla hasta que no se requiere más armadura de cortante en este punto. Si, a pesar de este aumento, la armadura de cortante fuera inevitable en el nudo respectivo, no se aumentaría la armadura longitudinal. En el curso de la armadura necesaria, puede ver si se ha evitado la armadura de cortante con esta función: En este caso, la armadura necesaria no se basa en el cálculo de flexión, sino en el cálculo del esfuerzo cortante.

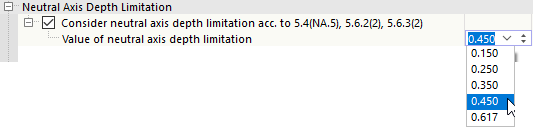

Limitación de la profundidad de la fibra neutra
Con la casilla de verificación en esta categoría, puede controlar si se debe realizar el cálculo del límite de la zona de presión.
Si esta comprobación está activada, puede especificar la relación xd/d para la limitación de la zona de presión. Se prefija una relación de xd/d = 0,45. No hay ajuste automático para grados de hormigón de mayor calidad. Para las clases de resistencia a compresión del hormigón a partir de C55/67, debe establecer el valor límite manualmente, teniendo en cuenta el anexo nacional, o seleccionar la entrada correspondiente de la lista.
